Коробка передач, установка (B4164S3)

Перенос компонентов

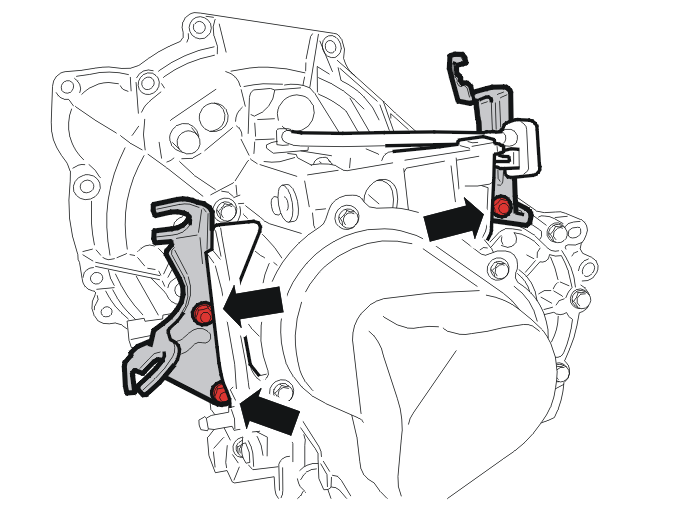

Переставьте подшипник выключения сцепления согласно: Управляющий цилиндр сцепления При замене коробки передач консоль троса переключения передач и консоль магистрали сцепления переставляются на новую коробу передач.Затяните гайки М8, 3 шт.

Проверка перед монтажом

Проверьте коробку передач согласно: Коробка передач, проверка

Установка на место коробки передач

Отрегулируйте высоту и наклон при помощи подъемника агрегата и крепежного приспособления коробки передач.Совместив, установите коробку передач в двигателе. Убедитесь, что коробка передач перемещается прямо по отношению к двигателю и что никаких нарушений не возникает в центре с фрикционным диском.

Примечание: Следите за тем, чтобы не повредить ведущий вал коробки передач при установке коробки передач.

Установка на место нижних болтов двигателя/коробки передач и контакта стоп-сигналов

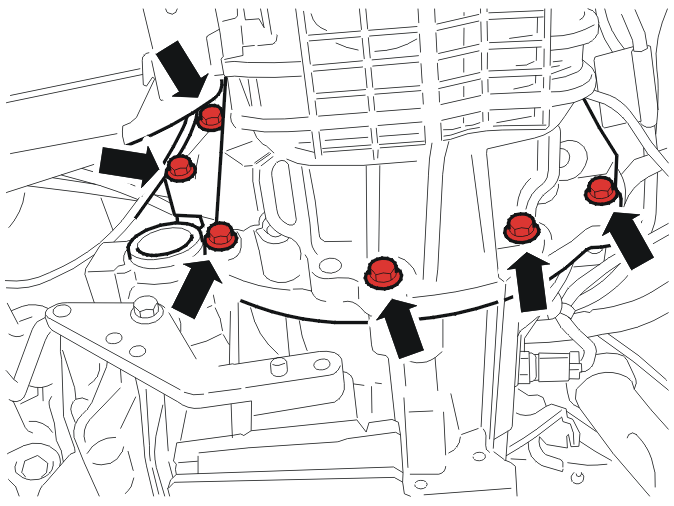

Установите на место болты М10, 6 шт.

Установите:

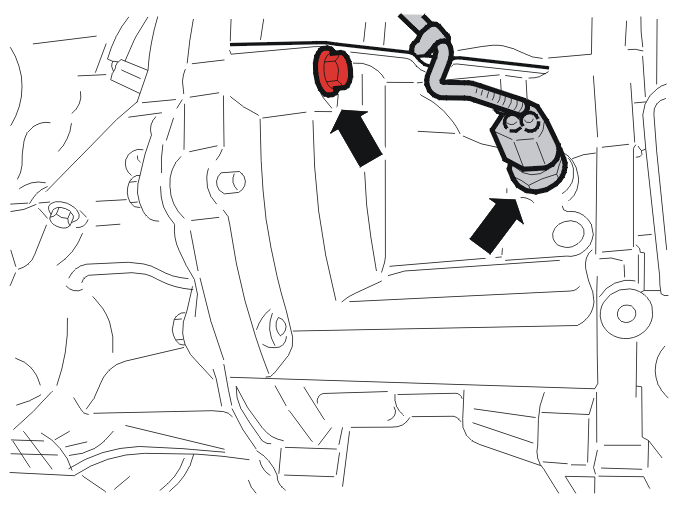

• болт, 1 шт.
• контакт стоп-сигналов.

Снятие крепежного приспособления с подъемника агрегата и коробки передач

Снимите:

• 🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42 с: 🔧 ФИКСАТОР (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ) и: 🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ).
• 🔧 Крепление с крепежного приспособления и коробки передач.
• 🔧 Крепление и: 🔧 T9997166,.

Установка на место нижней консоли рычага передачи момента

Установите:

• консоль

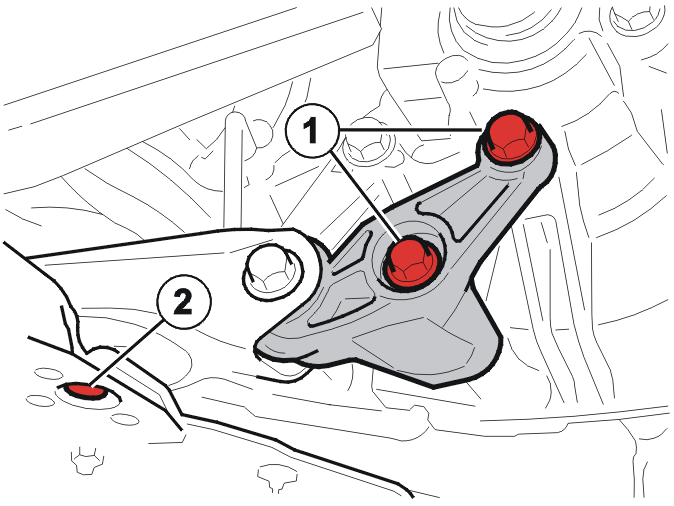

• болты М10 (1), 3 шт.
• болт М12 (2), 1 шт.

Установка на место тросов переключения передач

Установите:

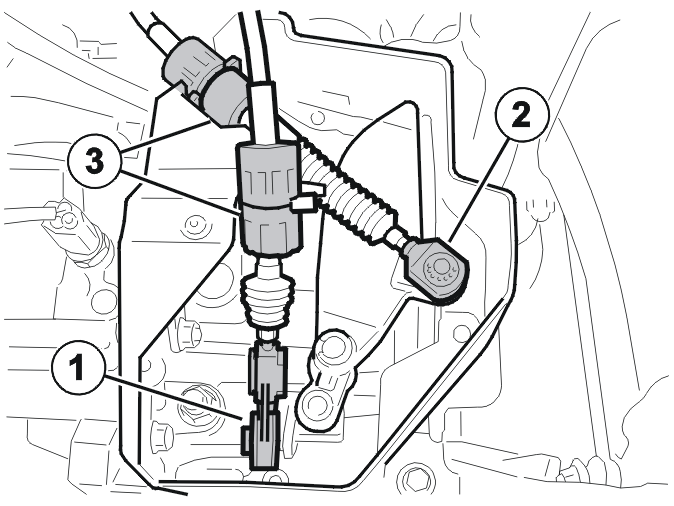

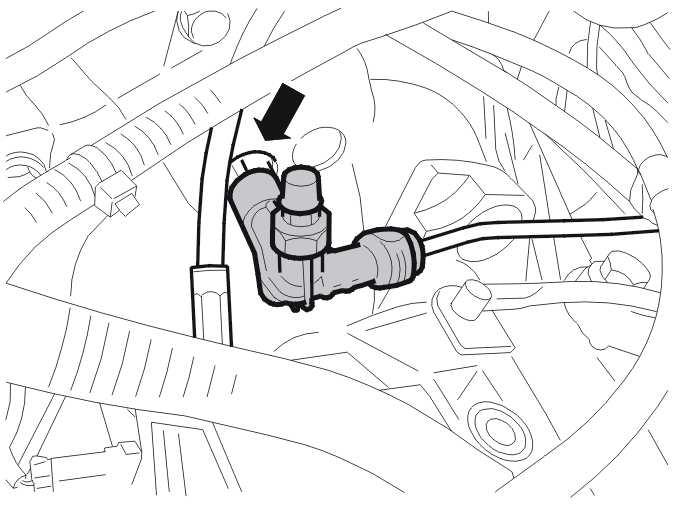

• тросы в консоли тросов (3)
• шаровые муфты (1, 2)

Установка на место ведущих осей

Установите:

• правый приводной вал. См.: Ведущий вал, правый.
• левый приводной вал. См.: Drivaxel vänster.

Установка на место передних верхних болтов двигателя/коробки передач и заземления

Установите:

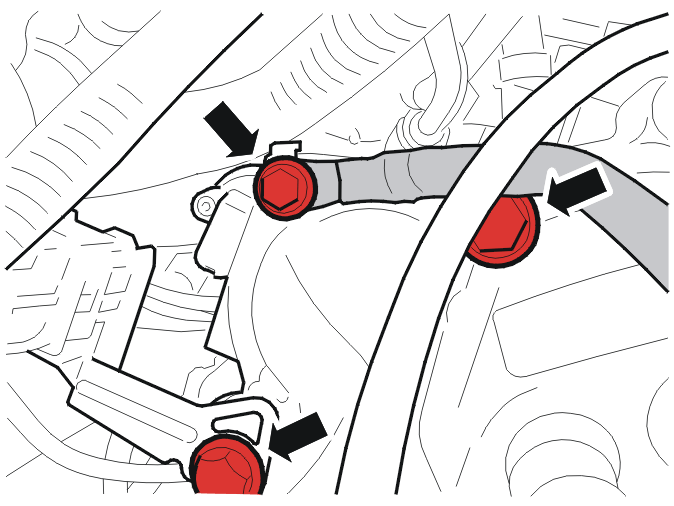

• передние верхние болты М10, 3 шт.
• Заземление.

Установка на место верхних болтов двигателя/коробки передач и консолей тросов переключения передач

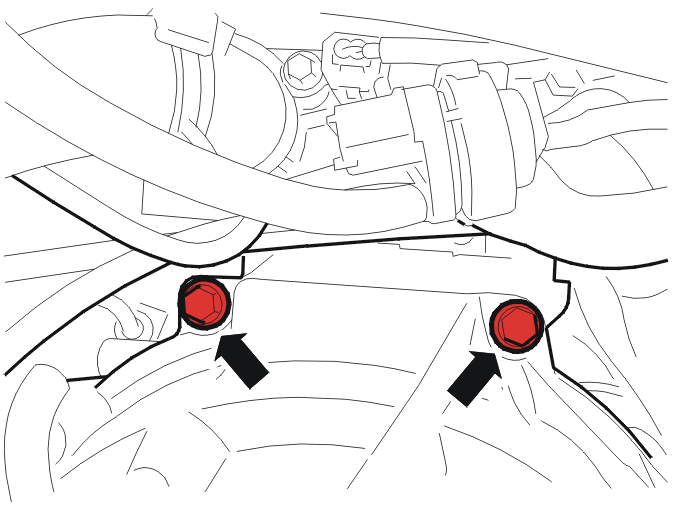

Установите на место верхние консоли тросов переключения передач и болты М8, 2 шт.

Установка на место педали сцепления

Установите на место стопорную скобу.Используйте новоекольцо круглого сечения и впрессуйте его в трубу.

Установка на место консоли левой подушки двигателя

Установите на место:

• консоль

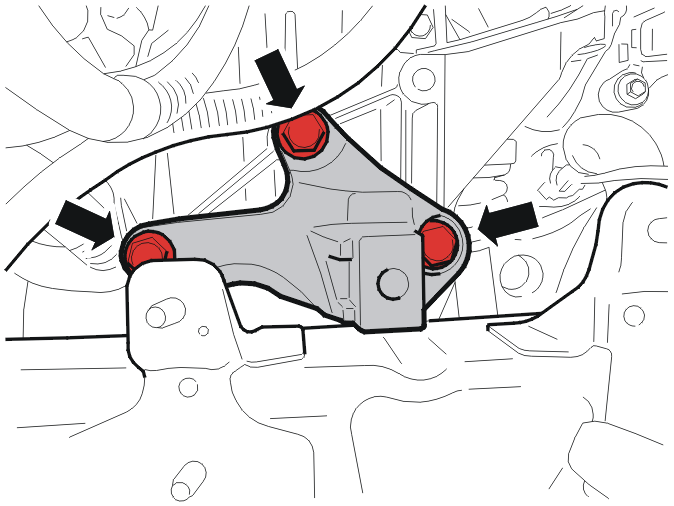

• болты М10, 3 шт.

Продувка гидравлической системы сцепления

Примечание: Перед продувкой снимите педальный домкрат и отпустите педаль сцепления.

Используйте агрегат для продувки и подайте давление на бачок с тормозной жидкостью.Подсоедините прозрачный шланг к воздушному ниппелю рабочего цилиндра. Отведите его в подходящую емкость для сбора тормозной жидкости.Откройте воздушный ниппель и не закрывайте до тех пор, пока в шланге не появится чистая тормозная жидкость без воздушных пузырей.Закройте воздушный ниппель и установите защитный колпачок.

Установка на место левой подушки двигателя

Поднимите двигатель.Установите на место левую подушку двигателя согласно: Motorkudde vänster.
