Коническая передача, замена (B5204T3, B5234T8, B5244S)

Cнятие переднего колеса

Снимите:

• правое переднее колесо
• винт кронштейна тормозного шланга. Отсоедините кронштейн
• датчик ABS. Подвесьте датчик.

Примечание: Не отсоединяйте разъем.

• винт приводного вала. Удерживайте тормозной диск. Используйте отвертку.

Снятие рычага управления и шарового шарнира

Снимите:

• гайку звена стабилизатора поперечной устойчивости. Отсоедините звено
• шпиндель колеса - винт шарового шарнира. Снимите шаровой шарнир со шпинделя колеса. Установите защитную гильзу 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800 на шаровой шарнир.

Установка держателя рычага управления

Отожмите

• приводной вал во внутреннее положение. Поверните и отогните пружинную стойку.

Снимите

• приводной вал со ступицы.

Снятие приводного вала

Снимите:

• крышку подшипника приводного вала
• вал. Аккуратно вытяните вал прямо из коробки передач так, чтобы не повредить уплотнительное кольцо.

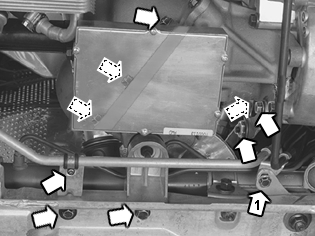

Снятие демпфера вибрации и опорного кронштейна

Снимите:

• демпфер вибрации конической передачи, 3 гайки и ограничитель с подрамника
• опорный кронштейн между выхлопной трубой и конической передачей
• держатель маслопровода
• Немного ослабьте винт 1, так чтобы трубу рулевого привода с усилителем можно было отогнуть в сторону при опускании конической передачи.

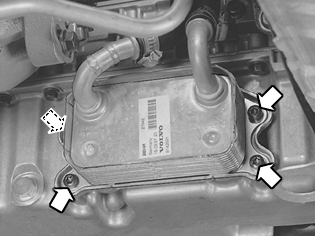

Отгибание масляного радиатора в сторону

Выполните

• Поместите емкость под масляным радиатором
• Выверните четыре винта, удерживающие масляный радиатор
• Отведите масляный радиатор в сторону.

Примечание: Вытечет небольшое количество масла.

Отсоединение карданного вала от конической передачи

Маркировка фланца

Примечание: Внимательно следуйте инструкциям. Расположите подъемные рычаги согласно ru-RU0900c8af80857dd6#KC01180608.

Поднимите автомобиль.Пометьте шарнир равных угловых скоростей карданного вала линией на высоте фланца конической передачи.

Ослабьте винты
Ослабьте винты карданного вала. Ослабьте винты наполовину. Используйте упор 🔧 MOTHÅLL (SKRUVFÖRBAND/KARDANAXEL) V70 AWD.

Закрепите винты

Закрепление винтов фланца
Закрепите винты при помощи стальной проволоки, как показано на иллюстрации. Убедитесь, что положение винтов в шарнире равных угловых скоростей карданного вала нельзя изменить.Ослабьте винты так, чтобы резьба вышла, но оставьте их в шарнире равных угловых скоростей.

Снятие винтов с кронштейна и поперечной балки карданного вала

Снимите два винта:

• кронштейна центрального подшипника карданного вала с элемента конструкции (снято на иллюстрации)
• Снимите винты элемента конструкции с левой стороны. Снимите винты с правой стороны (снято на иллюстрации)
• Отведите карданный вал вправо. Привяжите вал на переднем конце и оставьте его лежать на элементе конструкции.

Снятие конической передачи

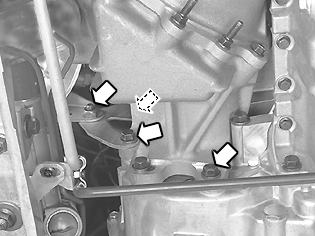

Снимите

• 5 винтов, удерживающих коническую передачу
• Опустив вниз, снимите коническую передачу.

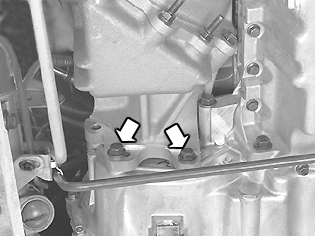

Установка конической передачи

Установите коническую передачу

• Убедитесь, что муфта соединения между коробкой передач и конической передачей находится на месте
• Убедитесь, что сопрягаемые поверхности чистые
• Установите винты
• Не забудьте о кронштейне выхлопной трубы
• Слегка затяните винты по диагонали. Затем затяните до 50 Н·м.

Установка масляного радиатора
Установите масляный радиатор.Затяните до 17 Н·м.

Установка ограничителя и демпфера вибрации

Установите:

• дефлекторный ограничитель. Затяните до 20 Н·м
• демпфер вибрации. Затяните до 20 Н·м
• Держатель маслопровода. Затяните до 35 Н·м
• Затяните винт 1 до 25 Н·м.

Установка карданного вала на коническую передачу

Выполните корректирующие меры. См. Уплотнение шестерни, угловая передача, замена

Установка приводного вала на крепление опорного подшипника

Установите приводной вал на крепление опорного подшипника

• Затяните винты крышки подшипника. Затяните до 25 Н·м.

Установка приводного вала на ступицу

Установите приводной вал на ступицу

• Используйте держатель 🔧 HÅLLARE (LOSSAD LÄNKARM) P800 , чтобы удерживать внизу рычаг управления
• Отогните и поверните пружинную стойку. Выровняйте приводной вал в ступице
• Установите рукой винт приводного вала. Старый винт может быть использован повторно. Смажьте винт
• Снимите держатель.

Примечание: Будьте осторожны, не повредите кожух приводного вала.

Установка рычага управления и шарового шарнира

Установите на место рычаг управления и шаровой шарнир на шпиндель колеса

• Снимите защитную гильзу 🔧 SKYDDSHYLSA (SKYDD-KULLEDSTAPP) P800 с шарового шарнира.Убедитесь, что паз на шпинделе шарового шарнира выровнен по отношению к отверстию для винта в шпинделе колеса.Используйте новую контргайку. Затяните до 50 Н·м.

Затягивание винта приводных валов

Затяните:

• винт приводного вала. Затяните до 50 Н·мУдерживайте тормозной диск. Используйте отвертку.

Установка кронштейна и датчика ABS

Установите:

• кронштейн тормозной магистрали и кабеля ABS
• датчик ABS на шпиндель колеса. Очистите датчик мягкой щеткой. Смажьте отверстия датчика смазкой для подшипников колес, номер 1161241-3.

Примечание: Убедитесь в том, что место установки датчика совершенно чистое.

• Затяните датчик. Затяните до 10 Н·м
• Установите колесо. Затяжка шпилек колес.
