Конечная передача, перестановка компонентов (B5204T5, B5234T7, B5244T3)

Снятие приводных валов

Снимите приводные валы. См. Уплотнение приводного вала, заднее, корпус конечной передачи, зам ена.

Снятие конечной передачи

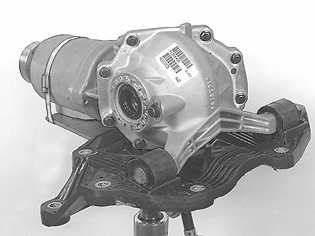

Снимите конечную передачу с подъемника.

Снятие корпуса вязкостной муфты и муфты

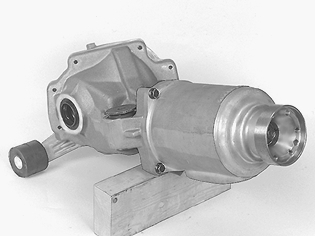

Расположите конечную передачу с корпусом вязкостной муфты и муфтой на рабочем столе. Подоприте переднюю часть при помощи деревянной подставки.Выверните 3 винта корпуса вязкостной муфты и муфты.Вытяните корпус вязкостной муфты и муфту из конечной передачи.Вытрите пролившееся масло.

Проверка корпуса вязкостной муфты и вязкостной муфты

Проверьте корпус вязкостной муфты и муфту. См. Вязкостная муфта / уплотнение ведущей шестерни, замена.

Установка корпуса вязкостной муфты и муфты

Расположите новую конечную передачу на рабочем столе. Подоприте переднюю часть при помощи деревянной подставки.Смажьте кромку уплотнения ведущей шестерни смазкой для подшипников колес (номер 1161241-3).Установите блок. Затяните винты. Затяните до 25 Н·м.

Установка корпуса конечной передачи на передвижной домкрат

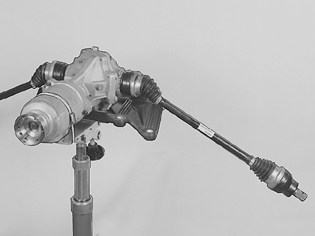

Расположите нижнюю крышку и конечную передачу на передвижном домкрате. Затяните зажим для шланга на корпусе вязкостной муфты и универсальной пластине.Смажьте кромки уплотнительных колец приводных валов. Используйте смазку 1161241-3.Вдавите приводные валы на место в корпусе конечной передачи.Потяните за корпусы внутреннего шарнира, чтобы убедиться в том, что стопорные кольца на валах вошли в свои каналы на конечной передаче

Примечание: Будьте очень осторожны при установке вала в положение покоя. Внутренний шарнир может быть поврежден, если вал отпускается под собственным весом.
