Конденсатор, замена (B5254T2, B5254T9, B6294T)

Слив хладагента и снятие компонентов

Внимание: Следуйте правилам техники безопасности при работе с системой охлаждения согласно: Хладагент, правила техники безопасности.

Примечание: Сначала прочитайте инструкции, касающиеся медленных и быстрых течей согласно: Масло, система кондиционирования, заполнение.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Слейте хладагент из системы. См. Хладагент, слив.Поднимите автомобиль.

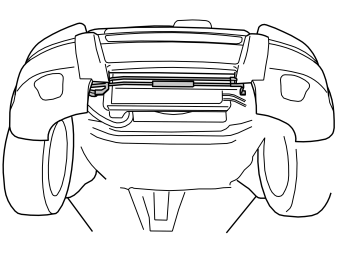

Снятие защитного листа (skidplate)
Выверните 6 винтов.Поднимите и сдвиньте защитный лист вперед.

Примечание: На верхнем креплении пластины имеется направляющая втулка. Ее следует слегка приподнять таким образом, чтобы панель можно было сдвинуть вперед.

Снятие масляного радиатора сервоусилителя руля

Снимите:

• болты масляного радиатора
• отогните вниз масляный радиатор.

Снятие компонентов и конденсатора

Снимите:

• правое подсоединение трубки А/С с болтом, 1 шт.
• разъем датчика давления
• датчик давления

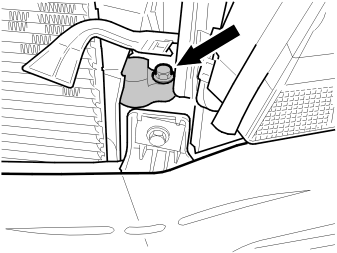

• правый нижний крепежный болт, 1 шт.

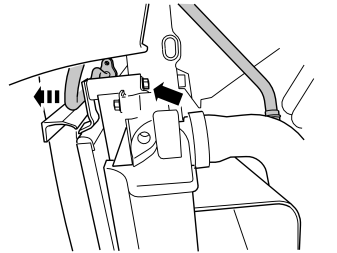

Освободите левую трубку А/С от хомута/держателя.Снимите левый нижний крепежный болт, 1 шт.

Опустите автомобиль.Снимите левую трубку А/С с болтом, 1 шт.

Снимите воздухоотражатель.

Снимите верхние крепления конденсатора с болтами, 2 шт.Поднимите автомобиль.Опустите конденсатор вниз. При опускании кондесатора немного надавите на трубку А/С вбок с левой стороны.

Установка конденсатора

Залейте масло в конденсатор согласно: Масло, система кондиционирования, заполнение.

Примечание: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Установите на место конденсатор с нижними крепежными болтами М6, 2 шт. и затяните.

Заведите левую трубку А/С на место на вывод конденсатора и в хомут/держатель.

Установите:

• правую трубку А/С с болтом М6, 1 шт. и затяните
• датчик давления, см.: Момент затяжки
• разъем
• масляный радиатор для сервоусилителя руля с болтами М6, 2 шт. и затяните.

Опустите автомобиль.

Установите:

• верхние крепежные болты конденсатора М6, 2 шт. и затяните
• левую трубку А/С с болтом М8, 1 шт. и затяните
• воздухоотражатель на конденсатор.

Залив и поиск течи хладагента

Выполните вакуумную откачку системы кондиционирования. См.: Вакуумная откачка.

Заполните систему согласно: Хладагент, заполнение.

Проверьте герметичность системы. См.: Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа или: Поиск утечек, флюоресцентный реагент для поиска неисправности / ультрафиолетовая лампа.

Установка защитного листа (skidplate)

Заведите защитный лист в оболочку бампера.Нажмите вперед так, чтобы фиксирующие кронштейны вошли во вспомогательную раму.Установите на место болты М10, 6 шт.
