Конденсатор, замена (B5202FS, B5204T2, B5204T3)

Перед началом работ на конденсаторе

Внимание: При работе с системой кондиционирования воздуха соблюдайте меры предосторожности Хладагент, правила техники безопасности.

Примечание: Прочитайте инструкции относительно медленной и быстрой утечек Масло, система кондиционирования, заполнение.

Примечание: При замене конденсатора обязательно устанавливайте новые уплотнительные кольца в трубки и быстросъемные муфты.

Примечание: При выполнении работ на системе управления микроклиматом обязательно закрывайте заглушками трубки и соединители.

Снятие конденсатора

• Прочитайте Перед началом работ на конденсаторе.
• Отключите отрицательный провод от аккумулятора
• Слейте из системы хладагент согласно Хладагент, обзор и: Дренаж/вакуумирование/заправка хладагентом.
• Снимите шланг подачи воздуха и промежуточную секцию между соплом на кожухе вентилятора и фильтром.

• Снимите шланг подачи воздуха в коробку модулей управления.

• Снимите реле с полки.
• Снимите полку реле и прокладки.

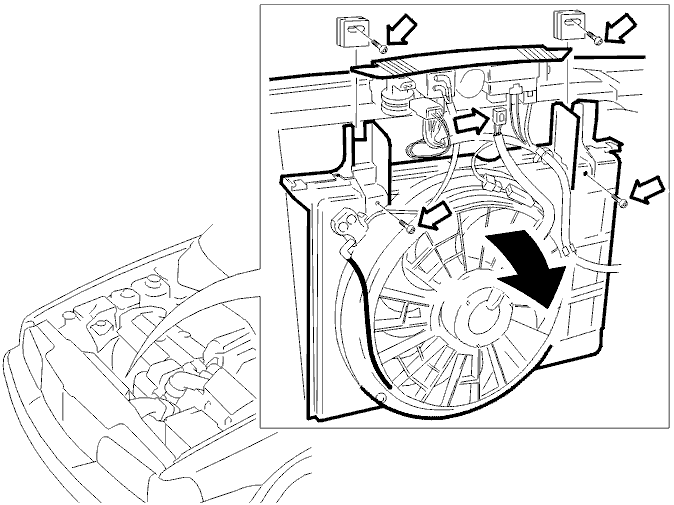

• Отсоедините кожух вентилятора и наклоните его назад, к двигателю.

• Поднимите автомобиль.
• Снимите воздушный дефлектор между спойлером и балкой рамы.

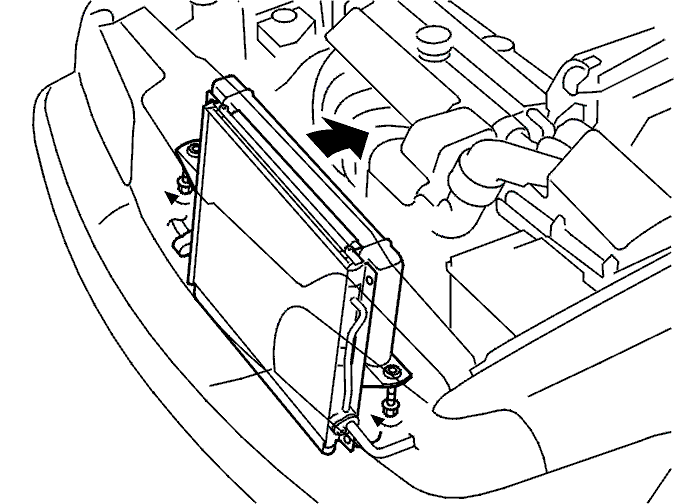

• Выверните винты кондиционера, чтобы можно было опустить его и наклонить к двигателю.
• Опустите автомобиль.

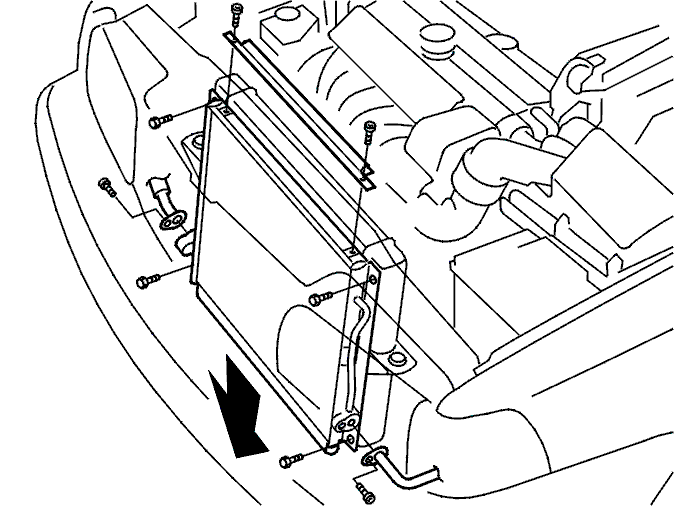

• Отверните верхние винты конденсатора.
• Снимите накладку.
• Поднимите автомобиль.
• Отсоедините трубки от конденсатора.
• Отверните нижние винты конденсатора.
• Снимите конденсатор.

Установка конденсатора

В обратной последовательности

Затяните моментом 25±6 Нм.
