Конденсатор, замена (1992, 1993)

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См. Меры предосторожности при работах с хладагентом

Примечание: При замене конденсатора всегда заменяйте уплотнительные кольца и быстросъемные соединители.

Конденсаторы для “холодных рынков сбыта” больше не выпускаются в качестве запасных деталей. Это означает, что при замене конденсатора объем хладагента следует изменить, с тем чтобы он соответствовал конденсаторам для “холодных рынков сбыта”. Чтобы определить тип компрессора и посмотреть объемы заполнения, см. Количество хладагента в системе кондиционирования.

Подготовка

• Отсоедините отрицательный провод аккумулятора
• Слейте хладагент из системы (см. главу Слив/вторичное использование хладагента) Слив хладагента из системы регулировки микроклимата.

Снятие

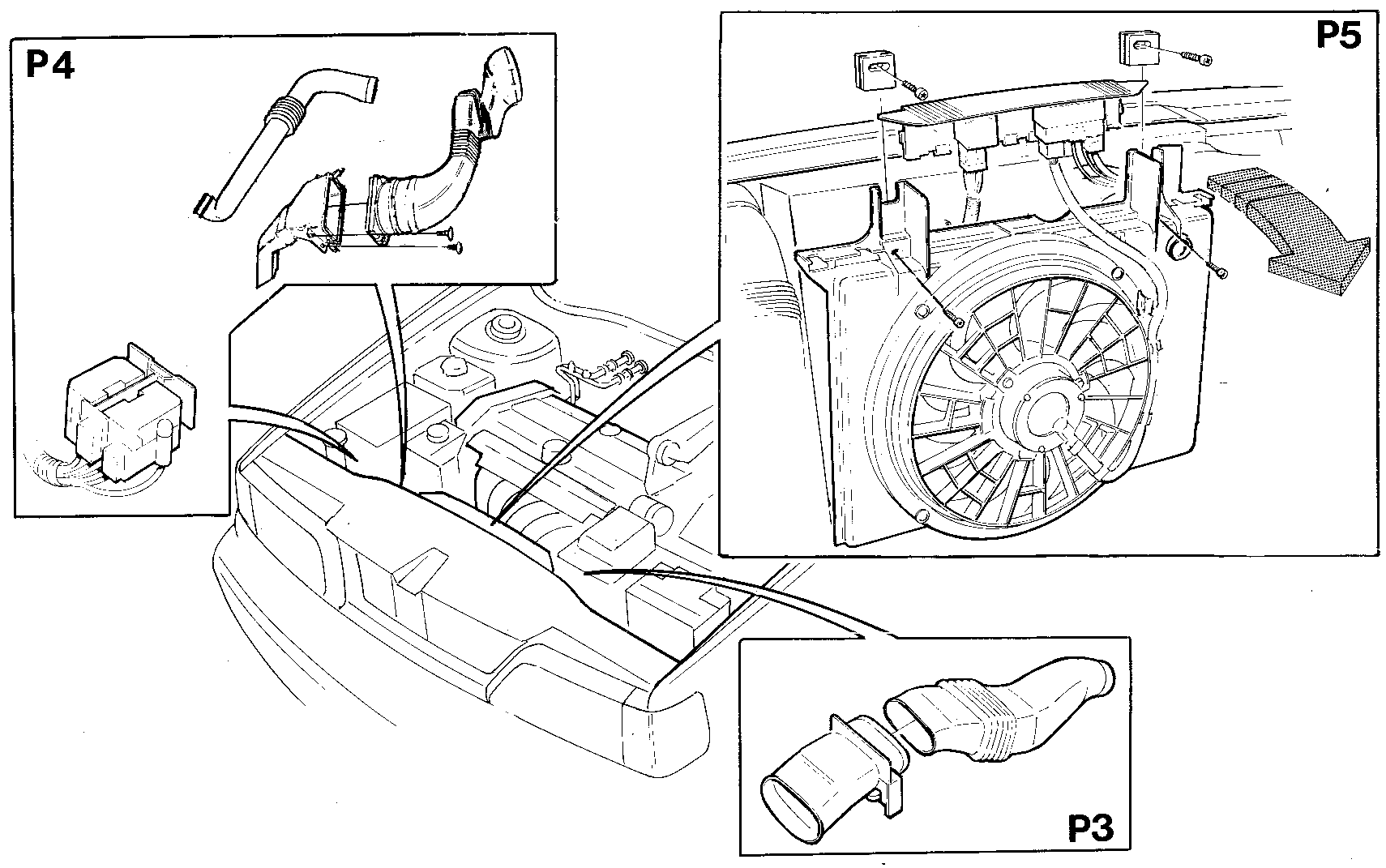

Снимите шланги подачи свежего воздуха (P3):

• Снимите шланги подачи свежего воздуха с блока модулей управления.

Снимите шланги подачи свежего воздуха с блока модулей управления

• Поднимите разъем передачи данных с блока модулей управления
• Снимите шланги подачи свежего воздуха с блока модулей управления
• Снимите соединительный наконечник для впускного шланга на кожухе вентилятора (2 зажима).

Снимите кожух вентилятора

• Отсоедините реле от основания реле
• Снимите кожух вентилятора (4 винта). Отведите кожух назад к двигателю
• Снимите основание реле и прокладки.

• Снимите крышку (3 Torx T25)
• Снимите воздухоотражатель (2 Torx T30).

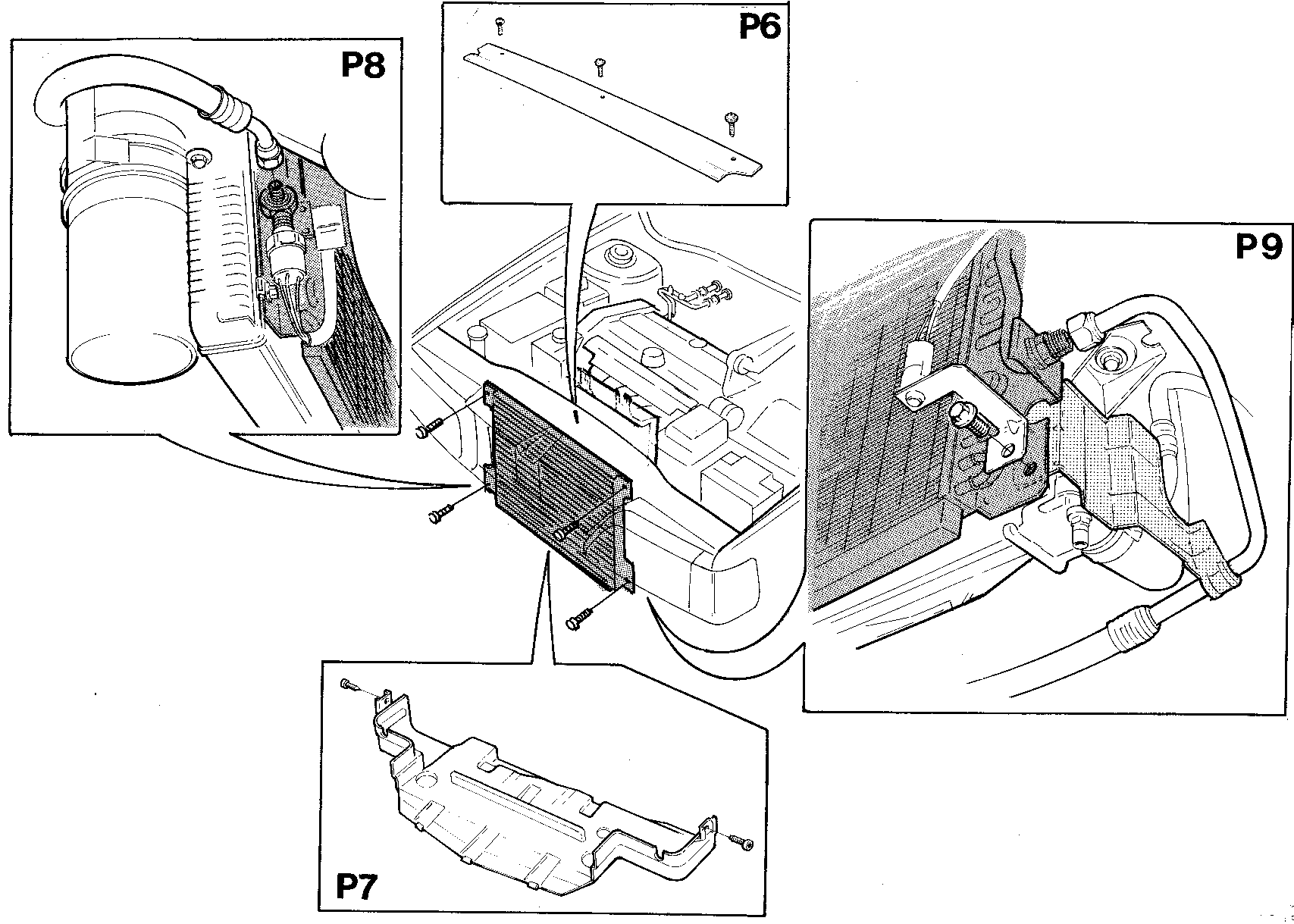

Снимите конденсатор (P8):

• Отсоедините муфты трубопровода от конденсатора
• Отсоедините разъем выключателя высокого давления
• Снимите выключатель высокого давления
• Отсоедините конденсатор (4 винта). Выверните сначала верхние винты
• Нижний левый винт удерживает два кронштейна. Снимите также эти два кронштейна
• Выньте конденсатор
• Переставьте выключатель высокого давления и резиновое уплотнение на новый конденсатор. Затяните до 10 Н·м.

Антикоррозийная обработка новых конденсаторов, модель 850, 92-93 модельные годы

Снимите:

• Винты, удерживающие зажимы
• Поднимите зажим с шестистороннего соединения
• Слегка откройте зажим на круглом соединении
• Сдвиньте зажим на сторону трубы или снимите его.

Нанесите распылителем антикоррозийный состав, этап 1:

• На шестистороннее соединение, где был зажим
• Около отверстия для винта
• На трубу около круглого соединения, где был зажим
• Около отверстия для винта.

Установите:

• Зажим на шестистороннее соединение
• Винт
• Зажим на свое место на трубе около круглого соединения
• Винт.

Нанесите распылителем антикоррозийный состав, этап 2:

• На зажимы и винты.

Установите:

• Конденсатор в автомобиле.

Установка

Установите:

• Конденсатор

• Примечание: > Кронштейн для нагнетательного шланга компрессора находится между конденсатором и радиатором. Убедитесь. что нагнетательный шланг не касается нижней части кожуха вентилятора.

• Муфты трубопровода конденсатора. Моменты затяжки для муфты трубопровода: к конденсатору. Затяните до 20 Н·м. От конденсатора. Затяните до 20 Н·м

• Примечание: > Используйте новые уплотнительные кольца, смазанные компрессорным маслом.

• Заполните систему хладагентом. Проверьте на наличие утечек. См. Слив хладагента из системы регулировки микроклимата.

Установите:

• Воздухоотражатель
• Крышка
• Кожух вентилятора
• Реле в основании реле
• Шланги заборника свежего воздуха для блока модулей управления и наконечник
• Разъем передачи данных на блоке модулей управления
• Шланг подачи свежего воздуха и наконечник
• Отрицательный провод аккумулятора.
