Конденсатор (B6324S4, B6324S5)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

• Накладка переднего бампера Накладка переднего бампера
• вентилятор охлаждения двигателя (fc)Вентилятор охлаждения двигателя (FC) Вентилятор охлаждения двигателя (FC)

Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Слейте хладагент Хладагент, слив

Касается автомобилей ранней конструкции

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

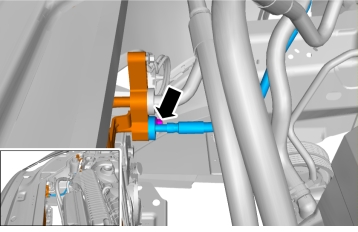

Выверните винт.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

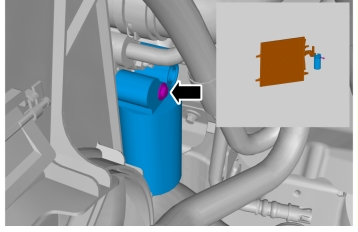

Выверните винт.🔩 Момент затяжки: 17 Н·м

Касается автомобилей поздней конструкции

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Выверните винты.🔩 Момент затяжки: 24 Н·м

Все автомобили

Внимание: Будьте готовы собрать вытекающие жидкости.

Освободите блокировку.Отсоедините шланги от разъемов.

Снимите правую фару Фары

Выверните винты.🔩 Момент затяжки: 5 Н·мСнимите зажим.

Внимание: Будьте готовы собрать вытекающие жидкости.

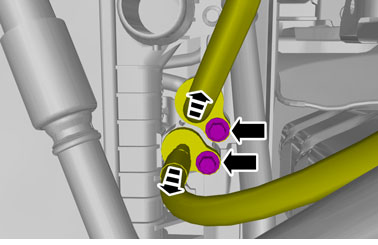

Ослабьте зажим шланга.Выверните винт.Освободите блокировку.Отсоедините шланги от разъемов.

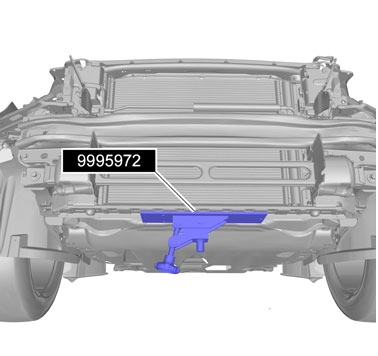

🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)Агрегатный подъемник

Освободите блокировку.

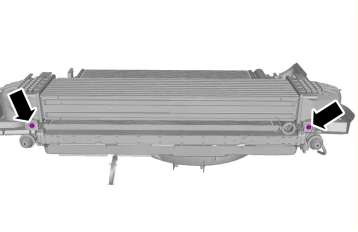

Выверните винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Выверните винты.

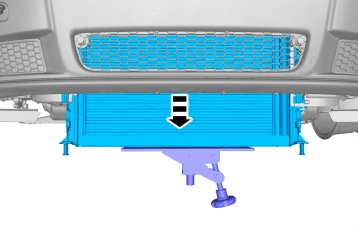

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха

Выполните работы по откачке вакуума Вакуумная откачка

См. информацию об охлаждающих средах Köldmedium

Выполните: хладагент, заполнение Хладагент, заполнение

Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
