Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B5244S4 | 2007, 2008 |
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2013 |
| C30 | D5204T | 2012, 2013 |
| C30 | D5204T5 | 2012, 2013 |
| C30 | D5244T13 | 2008 |
| C30 | D5244T8 | 2007, 2008 |
| C30 | D5244T9 | 2007, 2008 |
| C70 (06-) | B5244S4 | 2006–2008 |
| C70 (06-) | B5244S5 | 2006–2008 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2013 |
| C70 (06-) | D5204T | 2012, 2013 |
| C70 (06-) | D5204T5 | 2012, 2013 |
| C70 (06-) | D5244T13 | 2008 |
| C70 (06-) | D5244T8 | 2007, 2008 |
| C70 (06-) | D5244T9 | 2007, 2008 |
| S40 (04-) | B5244S4 | 2004–2008 |
| S40 (04-) | B5244S5 | 2004–2008 |
| S40 (04-) | B5244S7 | 2005–2008 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008, 2012 |
| S40 (04-) | D5204T | 2012 |
| S40 (04-) | D5204T5 | 2012 |
| S40 (04-) | D5244T13 | 2008 |
| S40 (04-) | D5244T8 | 2006–2008 |
| S40 (04-) | D5244T9 | 2007, 2008 |
| V50 | B5244S4 | 2004–2008 |
| V50 | B5244S5 | 2004–2008 |
| V50 | B5244S7 | 2005–2008 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008, 2012 |
| V50 | D5204T | 2012 |
| V50 | D5204T5 | 2012 |
| V50 | D5244T13 | 2008 |
| V50 | D5244T8 | 2006–2008 |
| V50 | D5244T9 | 2007, 2008 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| Масло для компрессора кондиционера | 1161627 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Философия иллюстраций
Начиная с 2006 года в инструкции по способам механической работы была введена новая философия. Инструкция должна быть сосредоточена на иллюстрациях. Текст используется, только если нельзя показать способ работы на иллюстрациях.
- Используется для выделения детали, к которой относится предстоящая работа.
- Используется для крепежных деталей, подлежащих демонтажу/монтажу. Имееются в виду винты, зажимы, контактные разъемы и др.
- Используется в качестве дополнительных цветов, когда необходимо показать или выделить другие детали.
- Используется для стандартного и специального инструмента.
- используется в качестве фонового цвета на деталях автотранспортного средства.
- Если деталь не используется, ее не следует снимать с автомобиля, а необходимо отвесить в сторону.
Слейте хладагент Köldmedium, tömning

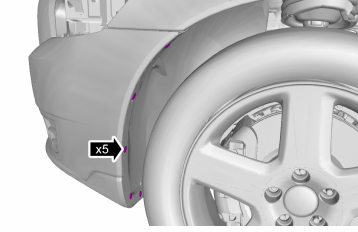

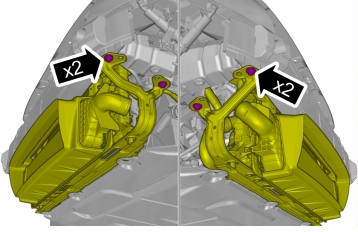

Применимо к обеим сторонам.
Применимо к обеим сторонам.

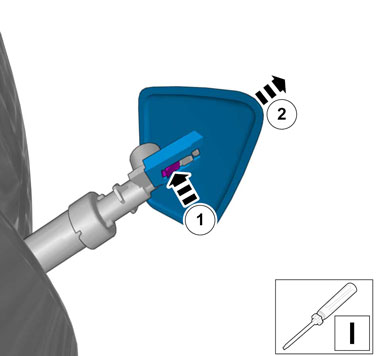

Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.
Применимо к обеим сторонам.
Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.
Применимо к обеим сторонам.
Применимо к обеим сторонам.

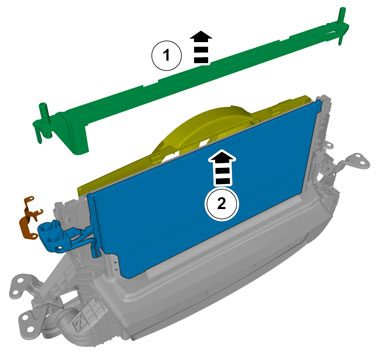

Примечание: Для этой операции требуется помощь еще одного механика.
Применимо к обеим сторонам.

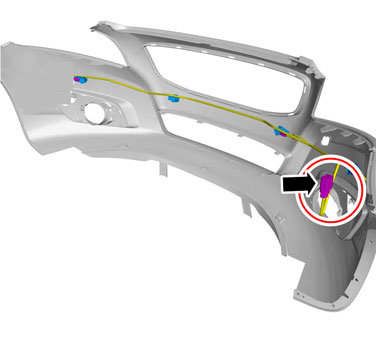

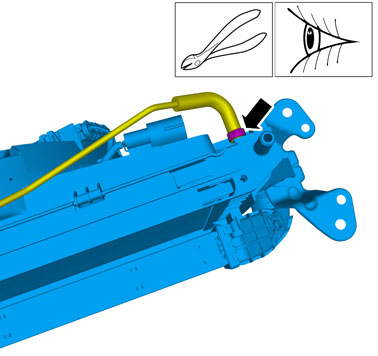

Транспортные средства с системой помощи при парковке
Все автомобили
Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
🔩 Момент затяжки: 24 Н·м

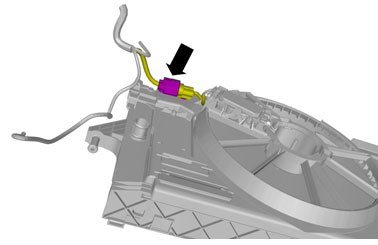

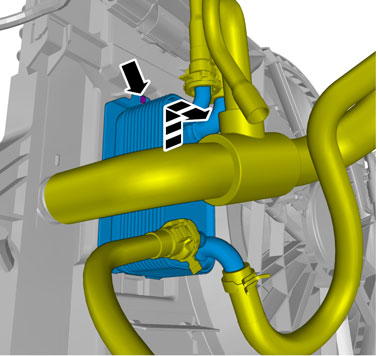

Автомобили с автоматической коробкой передач
Все автомобили
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
🔩 Момент затяжки: 24 Н·м
Установка
Примечание: Используйте новые уплотнения.
-

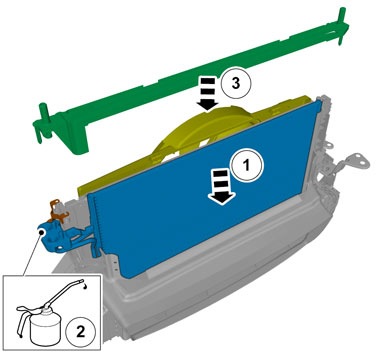

Осторожно: > Убедитесь в том, что залит указанный объем масла компрессора.
Масло для компрессора кондиционера арт. 1161627
Установите в обратном порядке.
Выполните работы по откачке вакуума Vakuumpumpning
Выполните: хладагент, заполнение Köldmedium, fyllning
Выполните поиск утечки (вещество для обнаружения утечек)Läcksökning spårmedel
