Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S80 (07-) | B4204T11 | 2014–2015A |
| S80 (07-) | B4204T12 | 2014, 2015A |
| S80 (07-) | B4204T15 | 2014, 2015 |
| S80 (07-) | B5254T10 | 2010–2012 |
| S80 (07-) | B5254T11 | 2010, 2011 |
| S80 (07-) | B5254T12 | 2013 |
| S80 (07-) | B5254T14 | 2013 |
| S80 (07-) | B5254T6 | 2007–2009 |
| S80 (07-) | B5254T8 | 2009–2011 |
| S80 (07-) | B6304T2 | 2008–2010 |
| S80 (07-) | B6304T4 | 2011–2015A |
| S80 (07-) | D4204T5 | 2014, 2015 |
| S80 (07-) | D5204T2 | 2011 |
| S80 (07-) | D5204T3 | 2012, 2013 |
| S80 (07-) | D5204T7 | 2013, 2014 |
| S80 (07-) | D5244T10 | 2009–2011 |
| S80 (07-) | D5244T11 | 2012–2014 |
| S80 (07-) | D5244T14 | 2010 |
| S80 (07-) | D5244T15 | 2012–2015 |
| S80 (07-) | D5244T19 | 2010 |
| S80 (07-) | D5244T4 | 2007–2009 |
| S80 (07-) | D5244T5 | 2007–2009 |
| S80L | B5204T8 | 2012, 2013 |
| S80L | B5204T9 | 2012, 2013 |
| S80L | B5254T12 | 2012 |
| S80L | B5254T6 | 2008–2010 |
| S80L | B6304T2 | 2008–2010 |
| S80L | B6304T4 | 2011–2013 |
| V70 (08-) | B4204T11 | 2014, 2015 |
| V70 (08-) | B5204T9 | 2013–2015 |
| V70 (08-) | B5254T10 | 2010–2012 |
| V70 (08-) | B5254T11 | 2010, 2011 |
| V70 (08-) | B5254T6 | 2008, 2009 |
| V70 (08-) | B5254T8 | 2009 |
| V70 (08-) | B6304T2 | 2008–2010 |
| V70 (08-) | B6304T4 | 2011–2015 |
| V70 (08-) | D4204T5 | 2014, 2015 |
| V70 (08-) | D5204T2 | 2011 |
| V70 (08-) | D5204T3 | 2012, 2013 |
| V70 (08-) | D5204T7 | 2013–2015 |
| V70 (08-) | D5244T10 | 2009–2011 |
| V70 (08-) | D5244T11 | 2012–2015 |
| V70 (08-) | D5244T14 | 2010 |
| V70 (08-) | D5244T15 | 2012–2015 |
| V70 (08-) | D5244T17 | 2013 |
| V70 (08-) | D5244T19 | 2010 |
| V70 (08-) | D5244T4 | 2008, 2009 |
| V70 (08-) | D5244T5 | 2008, 2009 |
| XC60 | B6304T2 | 2009–2010A |
| XC60 | B6304T4 | 2011–2013 |
| XC60 | D5204T2 | 2011 |
| XC60 | D5204T3 | 2012, 2013 |
| XC60 | D5204T7 | 2013 |
| XC60 | D5244T10 | 2010, 2011 |
| XC60 | D5244T11 | 2012, 2013 |
| XC60 | D5244T14 | 2010 |
| XC60 | D5244T15 | 2012, 2013 |
| XC60 | D5244T16 | 2010, 2011 |
| XC60 | D5244T17 | 2012, 2013 |
| XC60 | D5244T4 | 2009 |
| XC60 | D5244T5 | 2009 |
| XC70 (08-) | B4204T11 | 2014–2015A |
| XC70 (08-) | B6304T2 | 2009, 2010 |
| XC70 (08-) | B6304T4 | 2011–2015A |
| XC70 (08-) | D4204T5 | 2014, 2015 |
| XC70 (08-) | D5204T2 | 2011 |
| XC70 (08-) | D5204T3 | 2012, 2013 |
| XC70 (08-) | D5244T10 | 2010, 2011 |
| XC70 (08-) | D5244T11 | 2012–2015 |
| XC70 (08-) | D5244T14 | 2010 |
| XC70 (08-) | D5244T15 | 2012–2015 |
| XC70 (08-) | D5244T16 | 2010, 2011 |
| XC70 (08-) | D5244T17 | 2012–2015 |
| XC70 (08-) | D5244T4 | 2008, 2009 |
| XC70 (08-) | D5244T5 | 2008, 2009 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов
Опорожните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
Слейте хладагент Хладагент, слив
Выверните винты.
Внимание: Будьте готовы собрать вытекающие жидкости.
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
Освободите блокировку.Отсоедините шланги от разъемов.Выверните винты.🔩 Момент затяжки: 24 Н·м
Выверните винт.🔩 Момент затяжки: 10 Н·м
Внимание: Будьте готовы собрать вытекающие жидкости.
Ослабьте зажим шланга.Выверните винт.Освободите блокировку.Отсоедините шланги от разъемов.

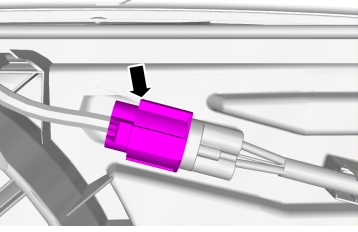

Отсоедините контактный разъем.
Освободите зажимы шланга.
Выверните винты.Снимите зажимы.
Выверните винты.Снимите зажимы.
Выверните винты.🔩 Момент затяжки: 24 Н·м
🔧 ФИКСАТОР (ПОДЪЕМ/ОПУСКАНИЕ КОРОБКИ ПЕРЕДАЧ) M56,AW50-42Агрегатный подъемник
Осторожно: Будьте особенно осторожны при обращении с этим компонентом.
Выверните винты.
Отсоедините контактный разъем.
Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.
Установка
Осторожно: Используйте только указанный материал для смазки уплотнения.
Примечание: Используйте новые уплотнения.
Примечание: Убедитесь, что уплотнитель установлен правильно.
Установите в обратном порядке.
Заполните - Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха Опорожнение системы охлаждения, заполнение и вывод воздуха
Выполните работы по откачке вакуума Вакуумная откачка
См. информацию об охлаждающих средах Köldmedium
Выполните: хладагент, заполнение Хладагент, заполнение
Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления
Блоки регулировки микроклимата, проверка работы Klimatanläggning, kontroll Проверка системы управления микроклиматом
