Конденсатор (B4204T10, B4204T11, B4204T12)

Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.

Слейте хладагент Хладагент, слив

Выполните отключение и подключение аккумулятора Аккумулятор, отключение и подключение

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Снимите гайку.🔩 Момент затяжки: 24 Н·м

Осторожно: Убедитесь в том, что все отверстия герметично закрыты.

Выверните винты.

1. 🔩 Момент затяжки: 10 Н·м
2. 🔩 Момент затяжки: 17 Н·м

Снимите переднюю правую фару Фары

Снимите зажим.

Выверните винты.

См. информацию о точках подъема каркаса кузова Гнезда для поддомкрачивания, кузов

Выверните винты.Снимите зажимы.

Снимите кожух переднего бампера Накладка переднего бампера

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Снимите зажимы.

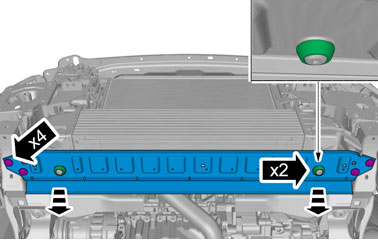

Поперечина, передний бампер

Выверните винты.🔩 Момент затяжки: 50 Н·м

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Выверните винты.🔩 Момент затяжки: 24 Н·м

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

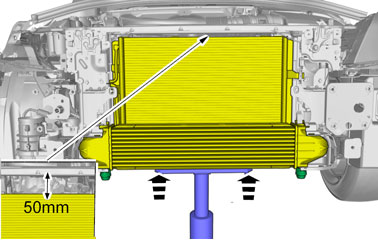

Агрегатный подъемник🔧 ЗАХВАТ (УНИВЕРСАЛЬНЫЙ/КОРОБКИ ПЕРЕДАЧ)🔧 ДОМКРАТ (ГИДРАВЛИЧЕСКИЙ)

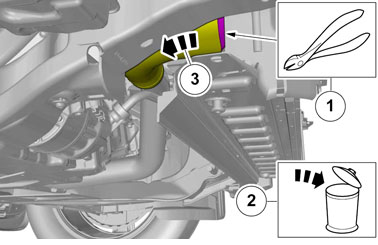

Ослабьте зажим шланга.

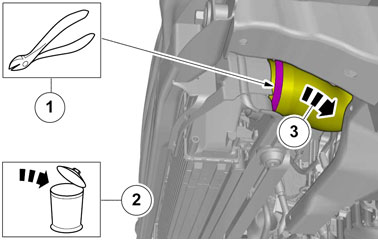

Ослабьте зажим шланга.

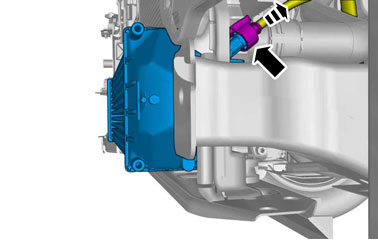

Отсоедините контактный разъем.

Выверните винты.

Освободите блокировку.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

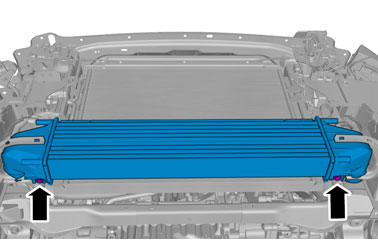

Освободите блокировку.

Осторожно: Будьте особенно осторожны при обращении с этим компонентом.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

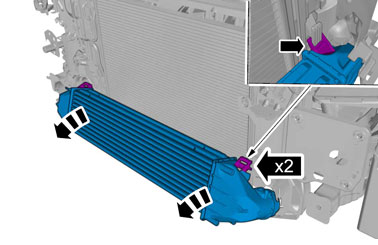

Освободите блокировку.

Примечание: Перед демонтажем запомните и отметьте положение компонентов перед тем, как они будут демонтированы.

Снимите зажим.

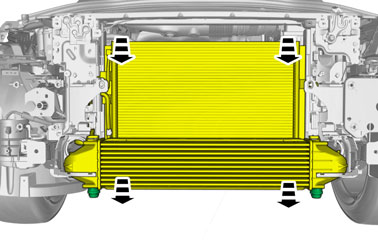

Осторожно: Будьте особенно осторожны при снятии/установке этого компонента.

Осторожно: Используйте только указанный материал для смазки уплотнения.

Примечание: Используйте новые уплотнения.

Примечание: Убедитесь, что уплотнитель установлен правильно.

Установите в обратном порядке.

Выполните работы по откачке вакуума Вакуумная откачка

См. информацию об охлаждающих средах Köldmedium

Выполните: хладагент, заполнение Хладагент, заполнение

Выполните поиск утечки (вещество для обнаружения утечек)Поиск утечки, средство для выявления

Блоки регулировки микроклимата, проверка работы Проверка системы управления микроклиматом
