Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4164S3 | 2007–2012 |
| C30 | B4184S11 | 2007, 2008 |
| C30 | B4184S8 | 2007, 2008 |
| C30 | B4204S3 | 2007–2013 |
| C30 | B4204S4 | 2012, 2013 |
| C30 | D4162T | 2012, 2013 |
| C30 | D4164T | 2007, 2008 |
| C30 | D4204T | 2007, 2008 |
| C30 Electric | E400V1 | 2011, 2012 |
| C30 Electric | E400V2 | 2013 |
| C70 (06-) | D4204T | 2008 |
| S40 (04-) | B4164S3 | 2005–2012 |
| S40 (04-) | B4184S11 | 2005–2008 |
| S40 (04-) | B4184S8 | 2006–2008 |
| S40 (04-) | B4204S3 | 2007–2012 |
| S40 (04-) | B4204S4 | 2012 |
| S40 (04-) | D4162T | 2012 |
| S40 (04-) | D4164T | 2005–2008 |
| S40 (04-) | D4204T | 2004–2008 |
| S40 (04-) | D4204T2 | 2004–2006 |
| V50 | B4164S3 | 2005–2012 |
| V50 | B4184S11 | 2005–2008 |
| V50 | B4184S8 | 2006–2008 |
| V50 | B4204S3 | 2007–2012 |
| V50 | B4204S4 | 2012 |
| V50 | D4162T | 2012 |
| V50 | D4164T | 2005–2008 |
| V50 | D4204T | 2004–2008 |
| V50 | D4204T2 | 2004–2006 |
Материалы
| Материал | |
|---|---|
| Название | Номер детали |
| Масло для компрессора кондиционера | 1161627 |
Демонтаж
Примечание: Рабочие шаги для демонтажа в этой процедуре могут также содержать информацию, касающуюся установки.
Все автомобили
Философия иллюстраций
Начиная с 2006 года в инструкции по способам механической работы была введена новая философия. Инструкция должна быть сосредоточена на иллюстрациях. Текст используется, только если нельзя показать способ работы на иллюстрациях.
- Используется для выделения детали, к которой относится предстоящая работа.
- Используется для крепежных деталей, подлежащих демонтажу/монтажу. Имееются в виду винты, зажимы, контактные разъемы и др.
- Используется в качестве дополнительных цветов, когда необходимо показать или выделить другие детали.
- Используется для стандартного и специального инструмента.
- используется в качестве фонового цвета на деталях автотранспортного средства.
- Если деталь не используется, ее не следует снимать с автомобиля, а необходимо отвесить в сторону.
Слейте хладагент Köldmedium, tömning
Применимо к обеим сторонам.
Применимо к обеим сторонам.
Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.
Применимо к обеим сторонам.
Осторожно: Будьте особенно осторожны, чтобы не повредить сопрягаемые поверхности.
Применимо к обеим сторонам.
Применимо к обеим сторонам.
Примечание: Для этой операции требуется помощь еще одного механика.
Применимо к обеим сторонам.
Транспортные средства с системой помощи при парковке
Все автомобили

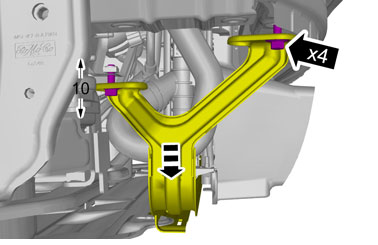

🔩 Момент затяжки: 10 Н·м
🔩 Момент затяжки: 24 Н·м

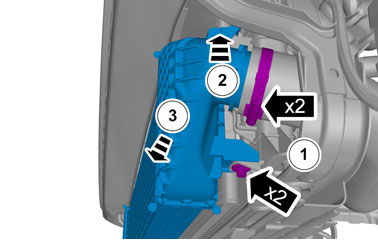

Автомобили с охладителем нагнетаемого воздуха

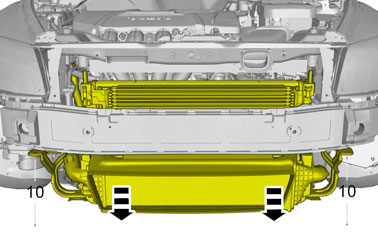

🔩 Момент затяжки: 10 Н·м
Все автомобили
🔩 Момент затяжки: 10 Н·м

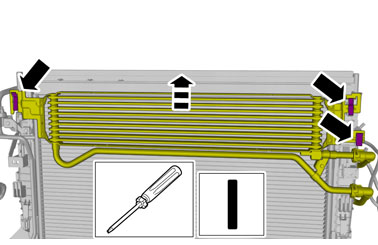

Автомобили с автоматической коробкой передач
Все автомобили
Осторожно: Убедитесь в том, что все отверстия герметично закрыты.
🔩 Момент затяжки: 24 Н·м
Установка
Примечание: Используйте новые уплотнения.
Осторожно: Убедитесь в том, что залит указанный объем масла компрессора.
Масло для компрессора кондиционера арт. 1161627
Установите в обратном порядке.
Выполните работы по откачке вакуума Vakuumpumpning
Выполните: хладагент, заполнение Köldmedium, fyllning
Выполните поиск утечки (вещество для обнаружения утечек)Läcksökning spårmedel
