Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 940 | — | 1991–1998 |
| 940 SE | B230FT | 1991 |
| 960 | B204FT | 1991–1994 |
| 960 | B230FT | 1991, 1992 |
| 960 | B230GT | 1991–1994 |
| 960 | B280E | 1991 |
| 960 | B280F | 1991 |
| 960 | B6244FS | 1995, 1996 |
| 960 | B6254FS | 1995, 1996 |
| 960 | B6254GS | 1995, 1996 |
| 960 | B6304FS | 1991–1996 |
| 960 | B6304GS | 1992–1996 |
| 960 | D24TIC | 1991–1994 |
Специальные инструменты
- 🔧 STANDARDSKAFT
- 🔧 HYLSA (LÄNKARMSBUSSNING FRÄMRE) 240,260,X40
- 🔧 DORN (DEMONT-LAGER REMSKIVA) GM-6
- 🔧 STÖD (REMSKIVA) GM-6
- 🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)
- 🔧 AVDRAGARE (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)
- 🔧 AVDRAGARE (MEDBRINGARE) M45-M47 II.
Примечание: Процедуру снятия и установки компрессора см. на страницах 215-216.Снятие - установка
Примечание: Процедуру замены сальника вала компрессора см. на странице 310.Сальник вала, замена, компрессоры Sanden 709, 508/510
Разборка
- Закрепите компрессор в тисках.
Во избежание повреждения компрессора, поставьте на губки тисков защитные прокладки.
- Отверните гайку крепления диска муфты.
Используйте держатель 999 5596 (входит в комплект инструментов) и гаечный ключ с шарнирной головкой на 19 мм (или трещоточный гаечный ключ с головкой на 19 мм).🔧 MOTHÅLL (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)
- Снимите диск муфты.
Используется съемник 999 5597 из комплекта инструментов. Можно также использовать съемник предыдущей конструкции 999 5304.🔧 AVDRAGARE (INGÅR I 9995602/BYTE TÄTNING/AC-KOMPR)🔧 AVDRAGARE (MEDBRINGARE) M45-M47 II.

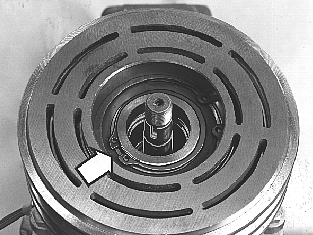

- Снимите внутреннее стопорное кольцо.
Используйте щипцы для стопорных колец.

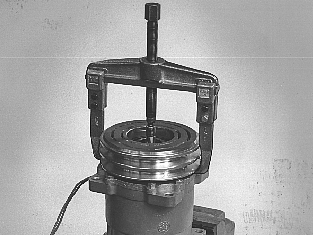

- Снимите шкив.
Используйте универсальный съемник.
- Снимите стопорное кольцо подшипника.

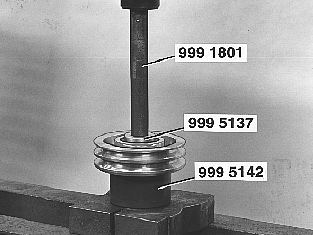

- Выпрессуйте подшипники.
- Положите шкив на опору 999 5142. Выпрессуйте подшипники с помощью рукоятки 999 1801 и оправки 999 5137.🔧 STÖD (REMSKIVA) GM-6🔧 STANDARDSKAFT🔧 DORN (DEMONT-LAGER REMSKIVA) GM-6

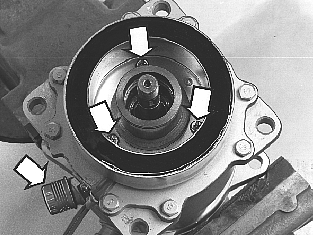

- Снимите электромагнит.
- Освободите провод электропитания из скобы.
- Выверните винты и снимите электромагнит.
Примечание: В компрессорах более поздней конструкции электромагнит зафиксирован стопорным кольцом.
Сборка
- Поставьте электромагнит.
- Закрепите провод электропитания скобой.
- Поставьте винты (стопорное кольцо).

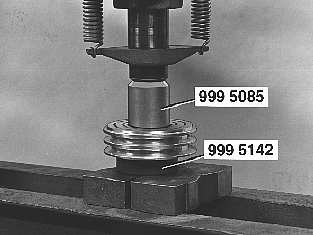

- Запрессуйте подшипники в шкив.
Используйте запрессовочный инструмент 999 5085 и опору 999 5142.🔧 HYLSA (LÄNKARMSBUSSNING FRÄMRE) 240,260,X40🔧 STÖD (REMSKIVA) GM-6
- Запрессуйте подшипники по одному.
- Поставьте стопорное кольцо.
Смонтируйте/поставьте:
- шкив на компрессор. Используйте опору 999 5142. Слегка постучите пластмассовым молотком.🔧 STÖD (REMSKIVA) GM-6
- внутреннее стопорное кольцо
- муфту. Установите муфту так, чтобы шпоночный паз располагался напротив шпонки. Насадите муфту, ударяя пластмассовым молотком, пока не покажутся первые витки резьбы. Используйте опору 999 5142.🔧 STÖD (REMSKIVA) GM-6
- гайку. Затяните моментом 38 Н·м.
- компрессор в автомобиле. (см. страницу 216). Снятие - установка
