Компрессоры Sanden SD 510/SD 709/SD 7H15. Клапанный диск, замена

Снятие, проверка объема масла и установка компрессора (см. страницы 215-216).Снятие - установка

• Закрепите компрессор в тисках клапанной крышкой вверх.
• Пометьте крышку, клапанный диск и картер.

• Выверните винты и снимите крышку.

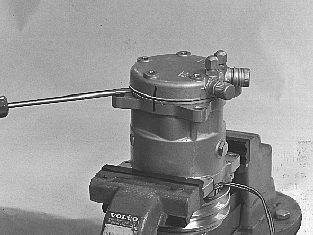

• При необходимости аккуратно подденьте выступающую кромку отверткой.

• Снимите клапанный диск.
• Используйте инструмент наподобие металлического лезвия, соблюдая осторожность, чтобы не поцарапать диск. Удалите остатки прокладки с картера компрессора и с клапанной крышки.

• Положите клапанный диск с новой прокладкой на картер.

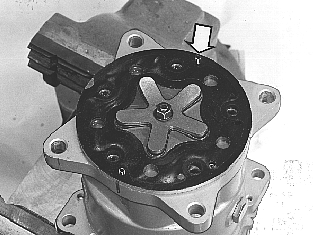

• Убедитесь, что направляющий штифт стоит в нужном направляющем отверстии, чтобы можно было поставить винты крепления крышки.

• Поставьте крышку на клапанный диск с новой прокладкой.
• Проверьте совпадение меток.

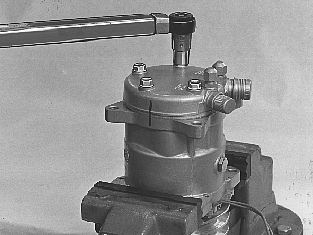

• Затяните винты по диагонали моментом 15 Н·м.

Примечание: Если в системе изначально использовался хладагент R134a, убедитесь, что в нее залито масло PAG. Поскольку масло PAG обладает высокой гигроскопичностью, оно не может использоваться повторно.

• Залейте в компрессор масло.

Нужный сорт и объем масла, см. Объемы масла в различных компонентах системы кондиционирования воздуха и Снятие - установка.

• Затяните масляную пробку моментом 10 Н·м.
