Компрессор, замена (B8444S)

Опорожнение системы кондиционирования

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент, правила техники безопасности.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См.: Масло, система кондиционирования, заполнение.

Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Примечание: При выполнении работ в системе управления микроклиматом, всегда закрывайте заглушками трубки и соединители.

Опорожните систему кондиционирования. См.: Хладагент, слив.Снимите приводной ремень. См.: Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена.

Снятие вентилятора охлаждения двигателя

Снимите вентилятор охлаждения двигателя (FC). См. Вентилятор охлаждения двигателя (FC), замена

Снятие электрических разъемов и трубок/шлангов к компрессору

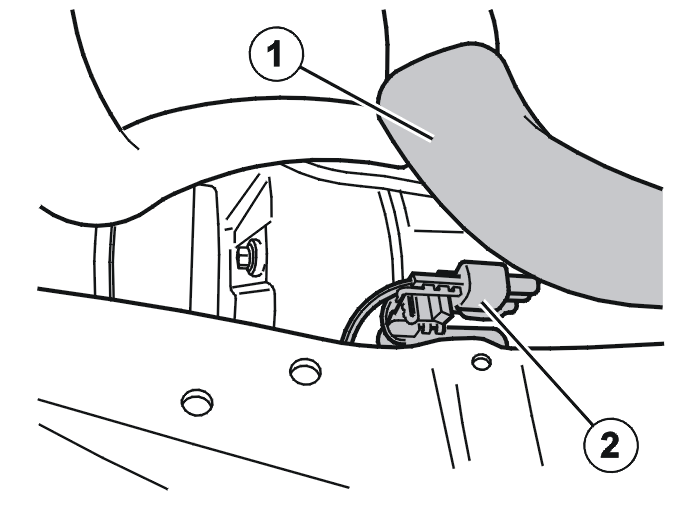

Подвесьте нижний шланг охлаждающей жидкости (1) к одной стороне.

Снимите:

• 2 разъема (2)
• соединения шлангов / трубок к компрессору и отодвиньте их в одну сторону.

Подсказка: Закройте выходы компрессора транспортными заглушками от нового компрессора.

Снятие компрессора

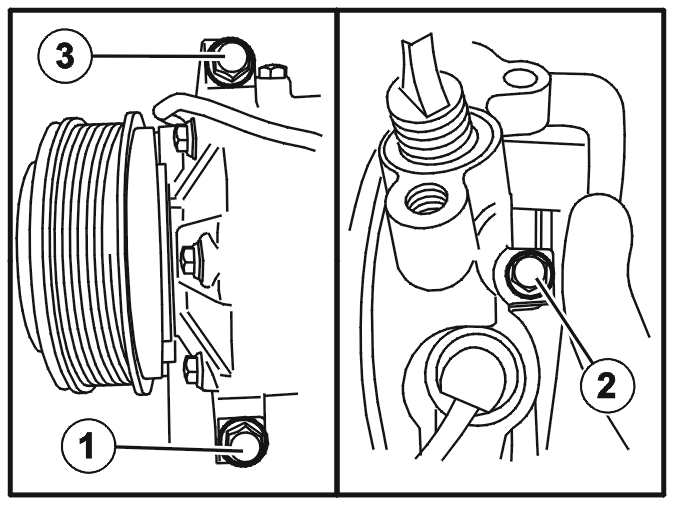

Снимите нижний винт крепления (1) на шкиве. К винту можно подобраться исподнизу, сняв защитный кожух двигателя. Винт находится в правом углу подрамника.

Примечание: Невозможно снять винт из этого положения.

Снимите:

• винт (2) под выходами шлангов / трубок компрессора
• верхний винт крепления (3) на шкиве.

Примечание: Этот винт длиннее двух других винтов.

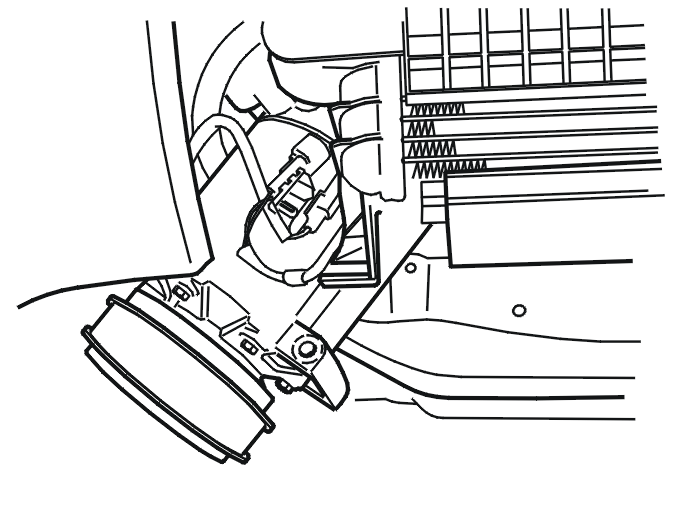

Слегка поднимите компрессор. Снимите нижний левый винт крепления.Снимите компрессор, отвернув соединения наружу (как показано на иллюстрации).

Установка компрессора

При необходимости, залейте или проверьте масло в компрессоре. См. Масло, система кондиционирования, заполнение Установите компрессор с соединениями, отвернутыми наружу (как показано на иллюстрации). Расположите компрессор в подрамнике.Установите нижний левый винт крепления.

Осторожно: Убедитесь, что электрические провода не зажаты за компрессором. Электрические провода необходимо плотно притянуть к компрессору под соединениями трубок / шлангов.

Установите:

• компрессор и 3 винта M8. Затяните
• трубки / шланги к компрессору
• разъемы
• нижний шланг охлаждающей жидкости.

Установка компонентов

Установите приводной ремень. См.: Ремень привода вспомогательных агрегатов / натяжное устройство р емня, замена.

Примечание: Пока не устанавливайте противозаносную пластину.

Установите вентилятор охлаждения двигателя. См.: Вентилятор охлаждения двигателя (FC), замена.

Проверка функционирования с поиском утечки

Выполните вакуумную откачку системы кондиционирования. См.: Вакуумная откачка.Заполните систему кондиционирования хладагентом. См.: Хладагент, заполнение.Выполните поиск утечки в системе кондиционирования. См.: Поиск утечек, флюоресцентный реагент для поиска неисправности / у льтрафиолетовая лампа или Поиск утечек, электронный течеискатель.

Проверка рабочих характеристик

Выполните испытания для определения рабочих характеристик блока управления микроклиматом. См. Система управления микроклиматом, проверка рабочих характеристи к
