Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | D4204T | 2007–2010 |
| C70 (06-) | D4204T | 2008–2010 |
| S40 (04-) | D4204T | 2004–2010 |
| S40 (04-) | D4204T2 | 2004–2006 |
| V50 | D4204T | 2004–2010 |
| V50 | D4204T2 | 2004–2006 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Опорожнение системы кондиционирования и снятие крышки
Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент.
Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.
Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.
Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.
Слейте хладагент из системы кондиционирования. См.: Köldmedium, tömning.
Поднимите автомобиль.
Отсоедините приводной ремень. См.: Механизм натяжения ремня привода вспомогательного оборудования.
Снимите щиток под автомобилем. Закреплено 7 зажимами.
Снятие
Снятие компрессора

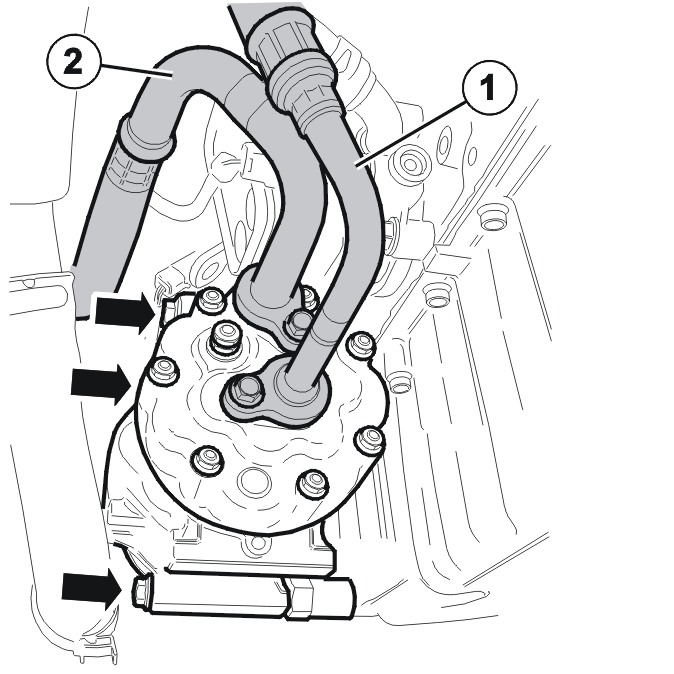

Снимите:
- соединитель к электромагнитной муфте
-
трубные соединения компрессора (1) и (2).
-
3 винта крепления компрессора. Оставьте винты в их креплениях.
Снимите нижнюю прокладку. Снимите компрессор.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка компрессора
Расположите компрессор. Затяните вручную винты в креплениях.
Сначала закрепите компрессор на место при помощи 2 верхних винтов M8. Пока не затягивайте.Затем затяните нижний винт M8 вместе с прокладкой.Затяните винты поочередно.
Подсоедините разъем.
Установите муфты трубопровода, 2 M8. Убедитесь, что уплотнительные кольца надежно установлены между компрессором и трубами.Затяните винты.
Установите приводной ремень. См.: Механизм натяжения ремня привода вспомогательного оборудования.
Завершение
Проверка функционирования и поиск утечек
Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.Заполните систему кондиционирования хладагентом. См.: Köldmedium, fyllning.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.
Проверка рабочих характеристик
Установите щиток под автомобилем при помощи 7 зажимов.Выполните проверку рабочих характеристик на блоке управления микроклиматом. См.: Klimatanläggning, kontroll.
