Компрессор АС (B5244S4, B5244S5, B5244S7)

Опорожнение системы кондиционирования и снятие крышки

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning Система кондиционирования AC, заполнение.

Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.

Слейте хладагент из системы кондиционирования AC. См. Köldmedium, tömning Хладагент, слив.

Поднимите автомобиль.

Снимите приводные ремни. См.: Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования.

Снимите крышку под автомобилем. Закреплено 7 зажимами.

Снятие компрессора

Снимите:

• соединитель к электромагнитной муфте
• трубные соединения компрессора (1) и (2).

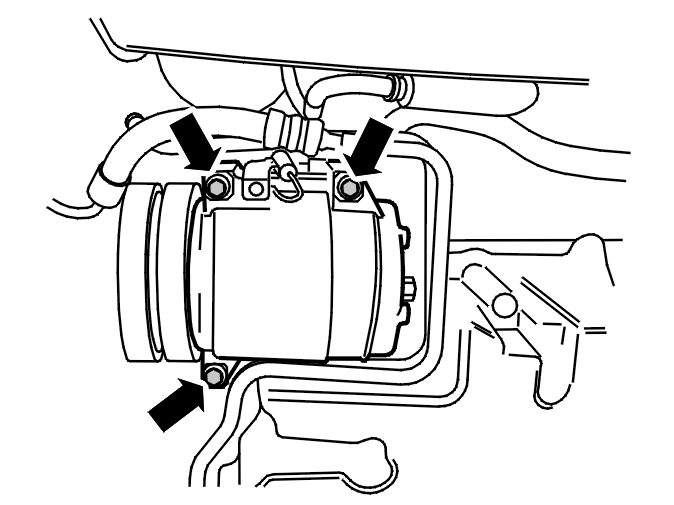

• 3 винта крепления компрессора.

Снимите компрессор.

Установка компрессора

Расположите компрессор.

• Привинтите компрессор винтами, 3 шт. М8
• Установите самый длинный винт в заднее крепление
• Наживите винты
• Начинайте затягивать с самого длинного M8
• Затяните остальный 2 шт. M8.

Важно выполнять инструкцию по монтажу, чтобы гарантировать правильное положение компрессора кондиционера. При неправильном порядке монтажа, компрессор будет установлен косо. Это приводит к неправильным нагрузкам на натяжитель ремня и к смещению ремня и преждевременной порче ремня!Подсоедините разъем.Установите трубные соединения, 2 M8 (1) и (2). Убедитесь, что уплотнительные кольца надежно установлены между компрессором и трубами.Затяните винты.Установите приводные ремни. См.: Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования Механизм натяжения ремня привода вспомогательного оборудования.

Проверка функционирования и поиск утечек

Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning Вакуумная откачка.Заполните систему кондиционирования A/C хладагентом. См. Köldmedium, fyllning Хладагент, заполнение.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel Поиск утечки, средство для выявления или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.

Проверка рабочих характеристик

Установите щиток под автомобилем при помощи 7 зажимов.Выполните проверку рабочих характеристик на блоке управления микроклиматом. См.: Klimatanläggning, kontroll Проверка системы управления микроклиматом.
