Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4184S11 | 2007–2010 |
| C30 | B4184S8 | 2007–2010 |
| C30 | B4204S3 | 2007–2013 |
| C30 | B4204S4 | 2010–2013 |
| S40 (04-) | B4184S11 | 2005–2010 |
| S40 (04-) | B4184S8 | 2006–2010 |
| S40 (04-) | B4204S3 | 2007–2012 |
| S40 (04-) | B4204S4 | 2010–2012 |
| V50 | B4184S11 | 2005–2010 |
| V50 | B4184S8 | 2006–2010 |
| V50 | B4204S3 | 2007–2012 |
| V50 | B4204S4 | 2010–2012 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, поэтому могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Опорожнение системы кондиционирования и снятие крышки
Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент.
Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.
Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.
Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.
Слейте хладагент из системы кондиционирования AC. См. Köldmedium, tömning.
Поднимите автомобиль.
Отсоедините приводной ремень. См.: Механизм натяжения ремня привода вспомогательного оборудования.
Снимите щиток под автомобилем. Закреплено 7 винтами.
Снятие
Снятие компрессора
Снимите:
- разъем на электромагнитной муфте

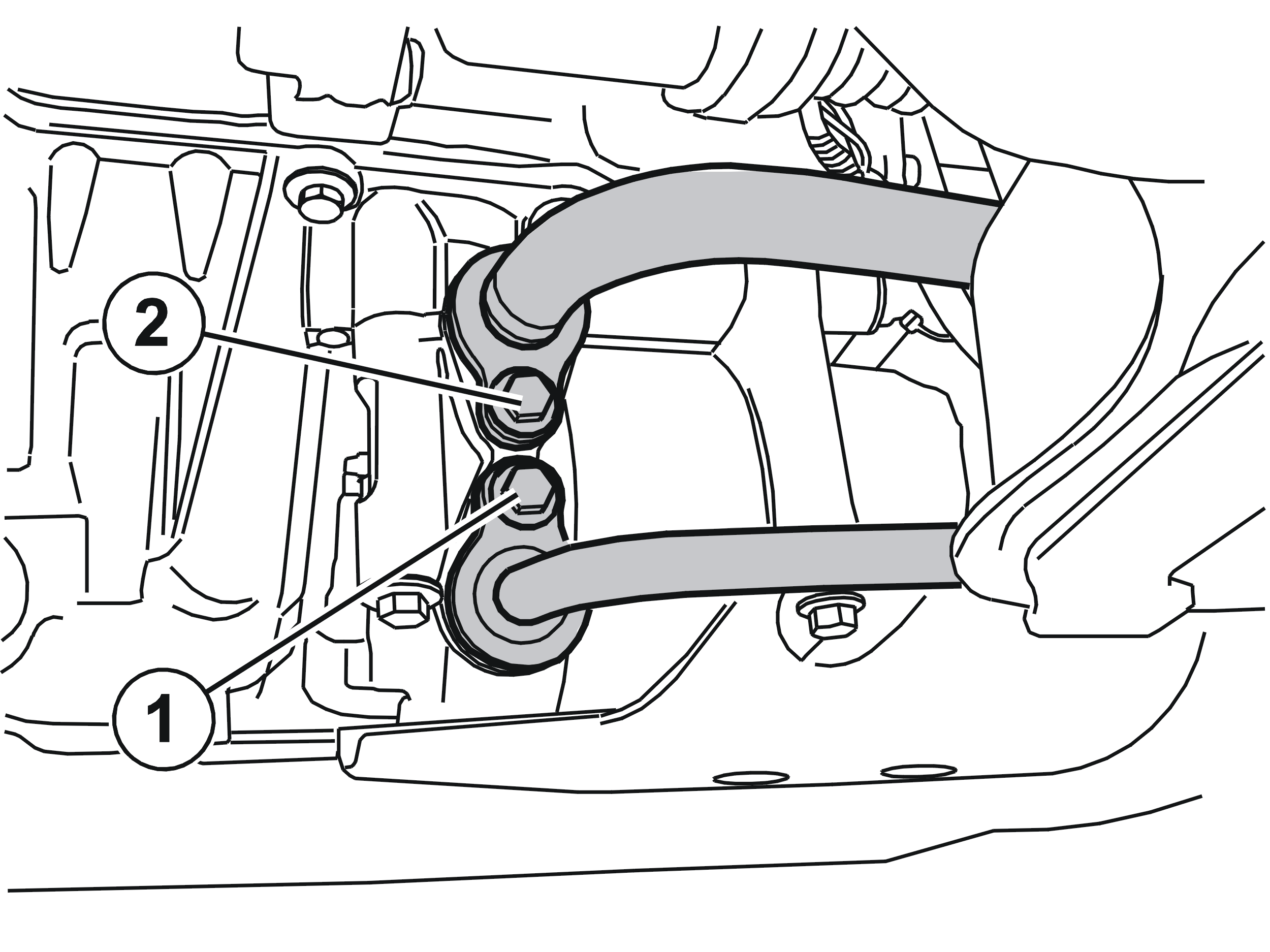

- трубные соединения компрессора (1) и (2).

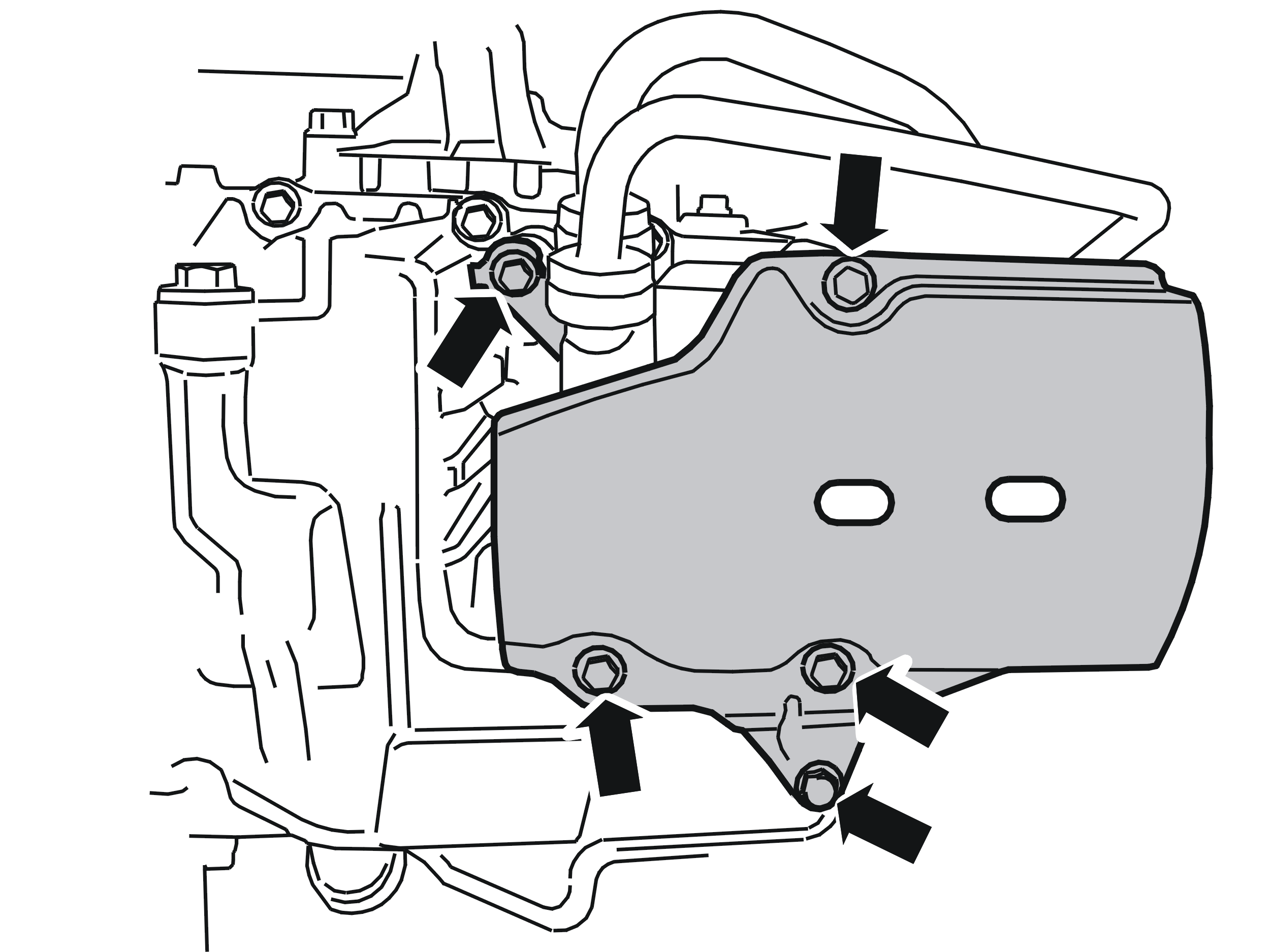

- 5 винтов крепления защитной крышки и компрессора.
Снимите компрессор и защитную крышку.
Установка
Примечание: Моменты затяжки см.: Åtdragningsmoment.
Установка компрессора
Расположите компрессор.Привинтите компрессор на место. Начните с 1 винта M8, ближайшего к муфтам трубопровода. Пока не затягивайте винт.Завинтите 4 других винта M8 на место, включая защитную крышку. Пока не затягивайте винты.Подсоедините разъем.Затяните все 5 винтов M8 компрессора и его защитной крышки. Затяните винты поочередно.
Установите трубные соединения, 2 M8 (1) и (2). Убедитесь, что уплотнительные кольца надежно установлены между компрессором и трубами.Затяните винты.
Установите приводной ремень. См.: Механизм натяжения ремня привода вспомогательного оборудования.
Завершение
Проверка функционирования и поиск утечек
Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.Заполните систему кондиционирования A/C хладагентом. См. Köldmedium, fyllning.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.
Проверка рабочих характеристик
Установите щиток под автомобилем при помощи 7 винтов.Выполните проверку рабочих характеристик на блоке управления микроклиматом. См.: Klimatanläggning, kontroll.
