Компрессор АС (B4164S3)

Слив жидкости из системы А/С и снятие кожуха

Внимание: Следуйте правилам техники безопасности при работе с системами кондиционирования воздуха. См.: Хладагент.

Прочитайте инструкции, касающиеся медленных и быстрых утечек. См. Olja A/C-system, påfyllning.

Осторожно: Всегда используйте новые уплотнительные кольца, смазанные компрессорным маслом.

Примечание: При выполнении работ в системе управления микроклиматом закрывайте заглушками трубы и соединения.

Слейте хладагент из системы кондиционирования AC. См. Köldmedium, tömning.Поднимите автомобиль.

Осторожно: Ремни вспомогательного агрегата одноразового действия и их запрещается использовать, чтобы не нарушать работу системы.

Снимите кожух под автомобилем. Он закреплен болтами, 7 шт.

Перережьте приводной ремень А/С.

Снятие компрессора

Снимите:

• контактный разъем электромагнитной муфты
• соединения патрубков к компрессору

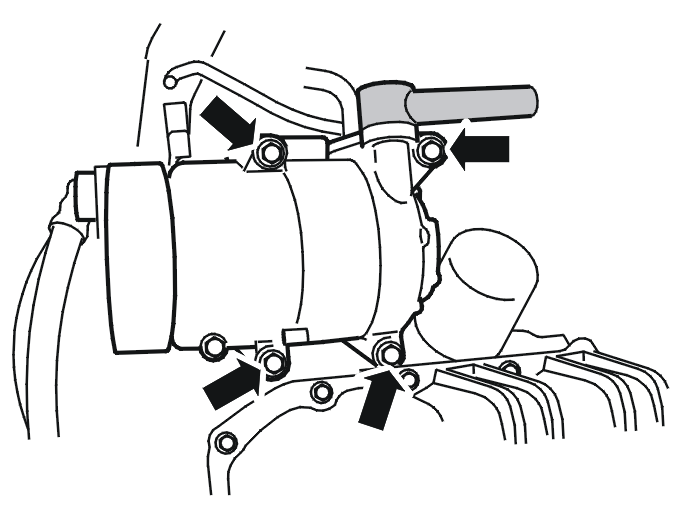

• болты крепления компрессора, 4 шт.

Установка компрессора на место

Установите:

• болты компрессора М8, 4 шт. Затяните
• контактный разъем.

Примечание: Убедитесь, что О-кольца установлены правильно между компрессором и патрубками.

Установите:

• соединения патрубков, 2 шт. М8. Затяните.
• приводной ремень А/С согласно: Механизм натяжения ремня привода вспомогательного оборудования.

Проверка работы и поиск течи

Выполните вакуумную откачку системы кондиционирования. См.: Vakuumpumpning.Заполните систему кондиционирования A/C хладагентом. См. Köldmedium, fyllning.Проверьте систему кондиционирования на наличие утечки. См.: Läcksökning spårmedel или Поиск утечек, электронный течеискатель Поиск утечек, электронный течеискатель.

Проверка качества работы

Установите кожух под автомобиль. Кожух должен быть закреплен болтами, 7 шт.

Проведите проверку качества работы климатической установки согласно: Klimatanläggning, kontroll.
