Компоненты, передняя боковая дверь, замена (1998, 1999)

Панель двери

• Выверните винт в ручке
• Используйте отвертку с наконечником шириной 10 мм. Согните наконечник под углом 90°
• Отделите окантовку в порядке, указанном на иллюстрации
• Осторожно отделите окантовку, нажав зажимы внутрь по направлению к центру окантовки и осторожно потянув наружу при помощи загнутой отвертки.

Примечание: Оберегайте панель двери.

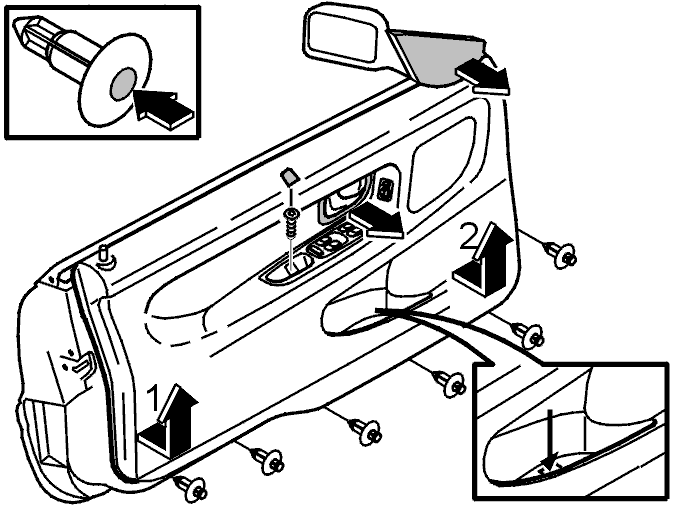

Снимите:

• панель дверного зеркала
• 6 нажимных зажимов на нижней кромке двери
• 2 нажимных зажима в боковой части двери.

Нажмите на накладку замка на нижней части вещевого лотка центральной консоли. Вытяните нижний край панели.Выньте панель. Начните с заднего края панели. Панель крепится 2 внутренними зажимами на заднем и переднем краях.Уплотнительная накладка может выниматься вместе с панелью при снятии. Снимите меньший молдинг в уплотнительной накладке.

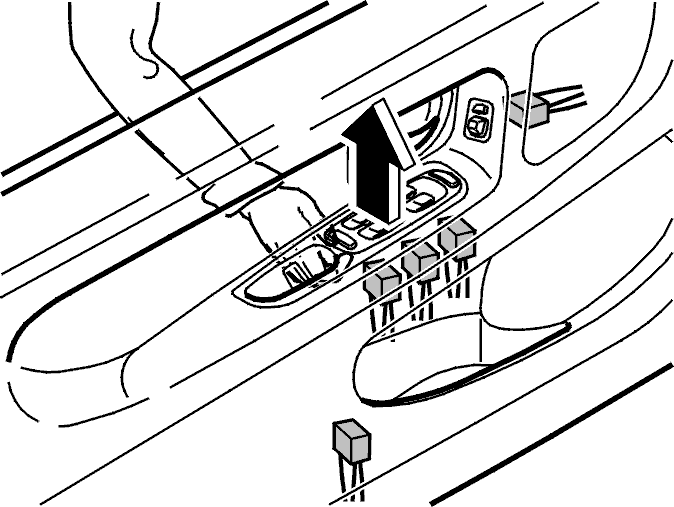

Рукой придавите панель управления механизма окна с сервоприводом стекла изнутри вверх.Отсоедините разъемы.

Новая запасная панель на стороне водителя
У запасной панели нет выреза для управления зеркалом с электроприводом. Она имеет только выдавленную секцию на обратной стороне панели. Выполните следующее:

• Вырез для управления зеркалом с электроприводом должен быть 23,5x29 мм
• Вырежьте заднюю часть картона вдоль перфораций с помощью маленького острого ножа.

Осторожно: Сперва прорежьте картон в панели, от задней части до кожаной / матерчатой поверхности.
- Уберите вырезанный картон
- Прорежьте матерчатую / кожаную поверхность с задней стороны панели.

Установка
Если уплотнительная накладка была вынута вместе с панелью при снятии, установите меньший молдинг на верхний элемент кассеты двери, прежде чем устанавливать уплотнительную накладку.Меньший молдинг должен начинаться приблизительно в 15 см от заднего края двери в направлении дверного зеркала.

Подсказка: Молдинг устанавливать легче, если он смазан мыльным раствором.

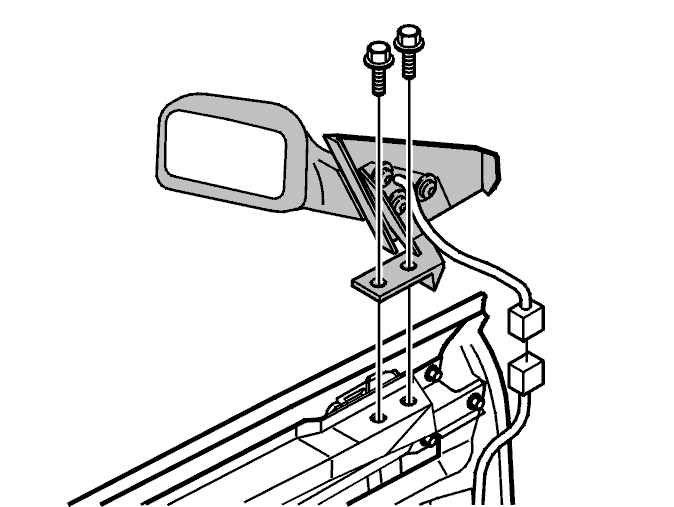

Зеркало

Снимите дверное зеркало.Чтобы разобрать дверное зеркало, см.Дверное зеркало.

Замена кассеты механизма стеклоподъемника переднего окна с сервоприводом стекла

Снятие кассеты механизма стеклоподъемника переднего окна с сервоприводом стекла

Примечание: Отметьте горизонтальное и вертикальное положения кассеты механизма стеклоподъемника окна с сервоприводом стекла на переднем и заднем краях.

Примечание: Проверьте, есть ли шайбы на крепежных винтах между внутренней панелью и кассетой механизма стеклоподъемника окна с сервоприводом стекла. Если это так, посчитайте шайбы. Установите такое же количество шайб для каждого винта крепления между внутренней панелью и кассетой механизма стеклоподъемника окна с сервоприводом стекла, какое было до снятия.

Примечание: Для того, чтобы вытащить кассету, окно должно быть поднято. Если окно находится в нижнем положении по причине неисправного электродвигателя или троса, трос, непосредственно подсоединенный к электродвигателю, должен быть отрезан. Чтобы заменить электродвигатель и трос.Замена электродвигателя подъемного механизма и троса бокового о кна.

Примечание: Передний регулировочный винт не должен быть вдавлен в направляющую.

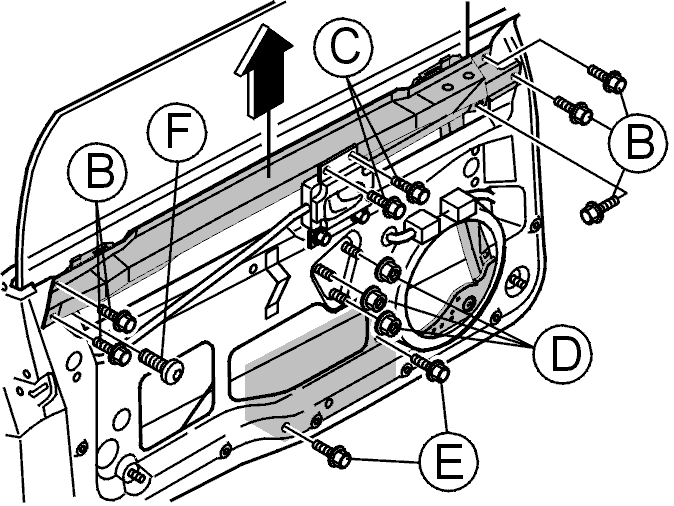

Снимите:

• разъем
• 5 винтов громкоговорителя
• 4 винта (С) внутренней ручки двери
• звукоизоляционные панели.

Подсказка: Соскребите звукоизоляционные накладки с помощью шпателя для пластиковой шпатлевки.
- 1 гайку (D) и 1 винт (Е) с фиксирующего кронштейна
- разъем и оставшиеся гайки (D) электродвигателя подъемного механизма
- оставшиеся винты (Е) блока SIPS в нижнем крае двери.Выньте наружный блок SIPS

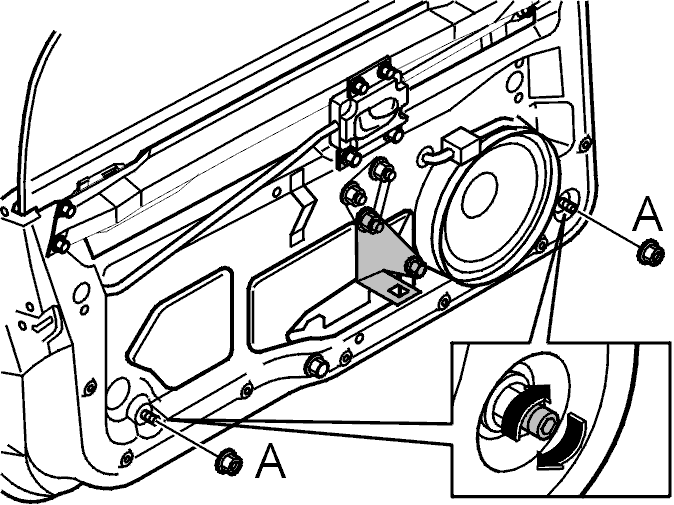

- контргайки (А) на оба регулировочных винта. Удерживайте с помощью отвертки torx. Ввинтите оба регулировочных винта настолько, насколько они войдут.

Примечание: Передний регулировочный винт не должен быть вдавлен в направляющую. Ввинтите слегка рукой, пока он не прихватится.
- 6 винтов (B) и (F) в верхнем крае двери, удерживающих кассету в двери.

Выньте кассету механизма окна с сервоприводом стекла.

Осторожно: Старайтесь не повредить панель двери при вынимании кассеты из двери. Вдвоем легче поднимать кассету.

Установка кассеты механизма стеклоподъемника переднего окна с сервоприводом стекла

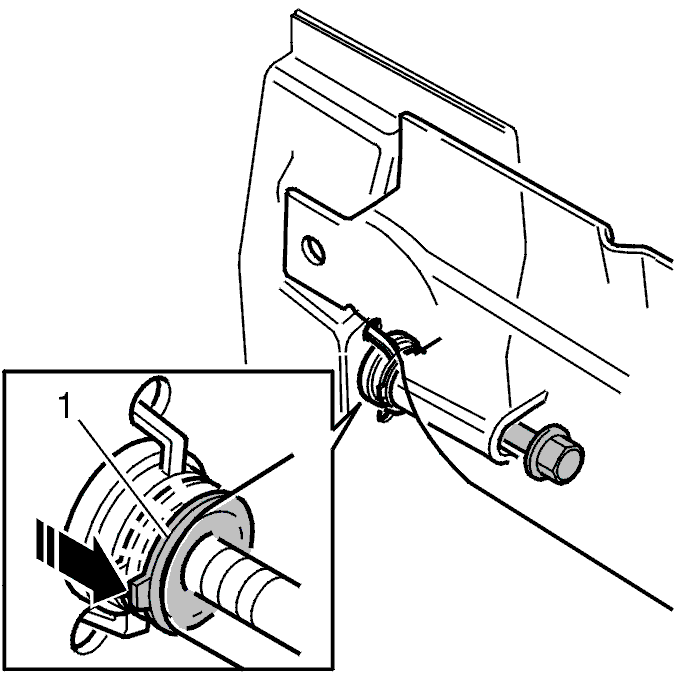

Примечание: При установке новой кассеты на имеющуюся дверь держатель на компенсаторе отклонения (1) необходимо отрезать.

Подсказка: Удерживайте компенсатор на месте при помощи плоскогубцев, одновременно фиксируя его путем вывинчивания.

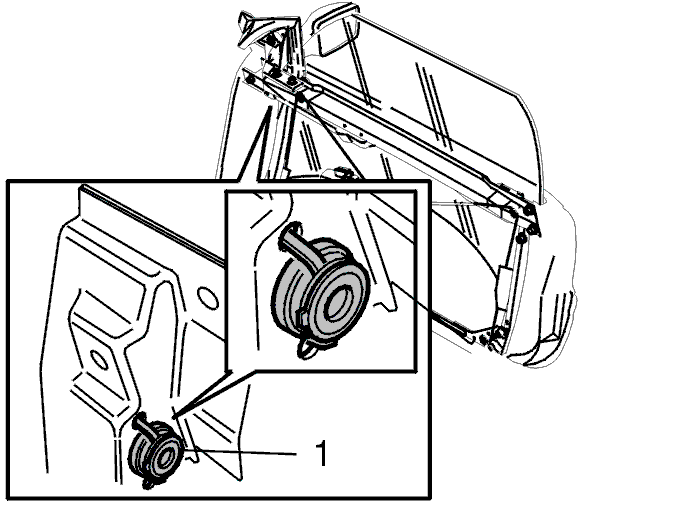

Установите компенсатор отклонения.

Примечание: Подвиньте кассету в крайнее переднее положение. Невыполнение этого требования может привести к утечке.

Ввинтите 2+1 винта в заднюю кромку кассеты / двери (В).

Примечание: На задний центральный винт необходимо нанести стопорящую жидкость (F).

Ввинтите два винта в переднюю кромку кассеты / двери (В).Затяните передний верхний винт (В).Затяните задний верхний винт (В).

Вдавите винт в компенсатор отклонения.Ввинтите и затяните винт так, чтобы компенсатор отклонения заполнил промежуток между кассетой и дверью.Затяните задний нижний винт (В).

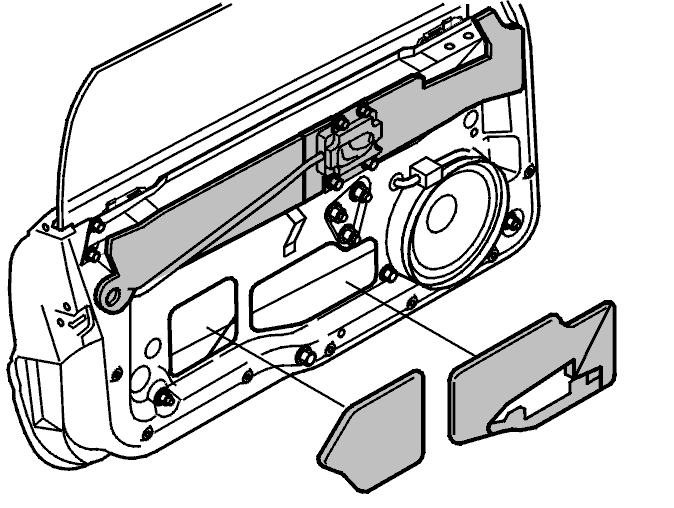

Звукоизоляционная панель

Для того, чтобы система звуковоспроизведения обеспечивала высокое качество звучания, и чтобы свести к минимуму дорожный шум, важно, чтобы звукоизоляционные накладки в дверях были целы и правильно присоединены к дверям.

Осторожно: Если звукоизоляционная панель повреждена, ее следует заменить.

Новый усиленный кронштейн и новый компенсатор отклонения был введен на кассете механизма стеклоподъемника окна с сервоприводом стекла для:

• С откидным верхом, левая сторона, начиная с шасси номер 013076
• С откидным верхом, правая сторона, начиная с шасси номер 013054.

Регулировка боковой двери
Отрегулируйте боковую дверь. См.Боковая дверь, передняя, в сборе, регулировка.

Регулировка окна в передней кассете механизма стеклоподъемника окна с сервоприводом стекла
Отрегулируйте окно в передней кассете механизма стеклоподъемника окна с сервоприводом стекла. См.Окно, передняя боковая дверь, регулировка.

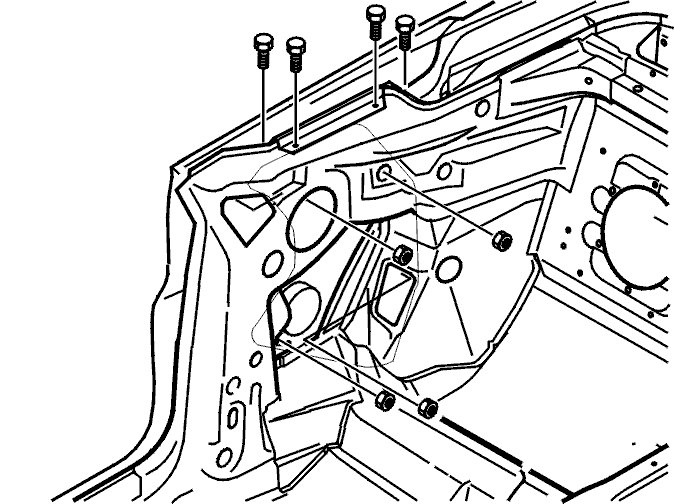

Снятие кассеты механизма стеклоподъемника заднего окна с сервоприводом стекла

Отсоедините разъем на электродвигателе. Поднимите и оттяните в сторону.

Снимите:

• 4 винта крышки.

Примечание: Осторожно выньте крышку с внутренней уплотнительной накладкой. Не поцарапайте лакокрасочное покрытие.
- две передние гайки. Снимите две задние гайки кассеты механизма стеклоподъемника окна с сервоприводом стекла.

Примечание: Винты кассеты механизма стеклоподъемника окна с сервоприводом стекла также являются регулировочными винтами.

Осторожно поднимите кассету механизма стеклоподъемника окна с сервоприводом стекла.

Окно в кассете подъемного механизма заднего окна с сервоприводом стекла

Поместите кассету механизма стеклоподъемника окна с сервоприводом стекла на рабочий стол.

Примечание: Оберегайте стекло при работе на рабочем столе.

Выверните 3 винта окна в кассете механизма стеклоподъемника окна с сервоприводом стекла.

Примечание: Не двигайте крайние ограничители.

Осторожно: Электродвигатель подъемного механизма не должен работать при ненатянутых тросах. Тросы могут попасть в электродвигатель и запутаться.

Примечание: Поднимите заднее боковое стекло в самое верхнее положение.

Снимите:

• заднее сиденье. См.Задние сиденья
• заднюю боковую панель. См.Панели
• звукоизоляцию спереди электродвигателя подъемного механизма.

Установка кассеты подъемного механизма заднего окна с сервоприводом стекла

Установите:

• кассету механизма стеклоподъемника окна с сервоприводом стекла осторожно
• две передние гайки. Затяните две задние гайки кассеты механизма стеклоподъемника окна с сервоприводом стекла
• разъем электродвигателя
• винты крышки (4).

Примечание: Винты кассеты механизма стеклоподъемника окна с сервоприводом стекла также являются регулировочными винтами.

Другую регулировку заднего бокового окна см. в Боковое окно, заднее, регулировка.

• звукоизоляцию спереди электродвигателя подъемного механизма
• боковую панель. См.Панели
• заднее сиденье. См.Задние сиденья.

Ручка двери, узел замка и цилиндр замка

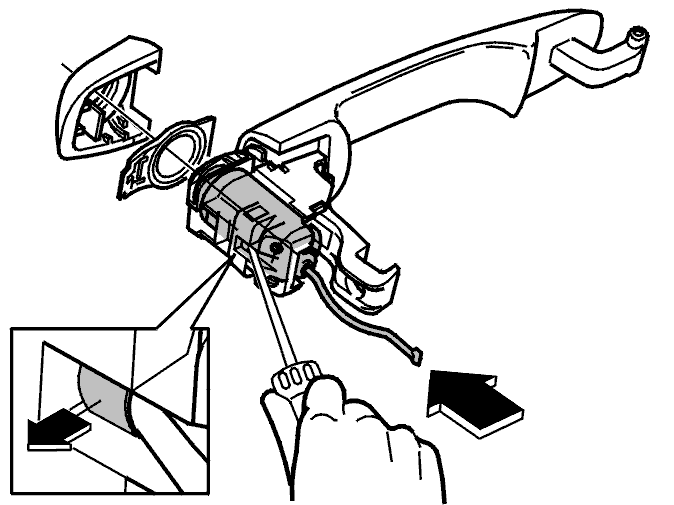

Снимите зажим между ручкой и узлом замка с помощью отвертки. Надавите, как показано на иллюстрации.

Установка
Вдавите зажим пальцами на место в ручке.

Винты (А) - для ручки.Винты (В) - для узла замка.

Цилиндр замка

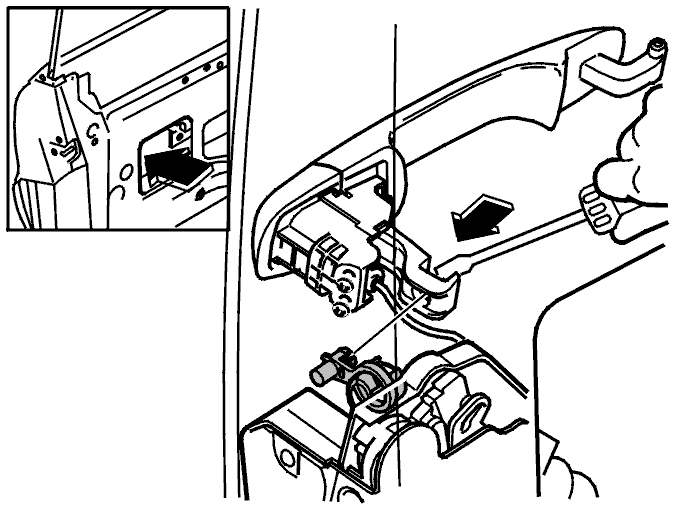

Снимите ручку с двери.Поднимите накладку замка.Выдавите цилиндр замка с обратной стороны. Для проведения этой операции ключ не нужен.

Осторожно: Во время установки в замке не должно быть ключа. Если ключ находится в замке, цилиндр замка может быть установлен неправильно.

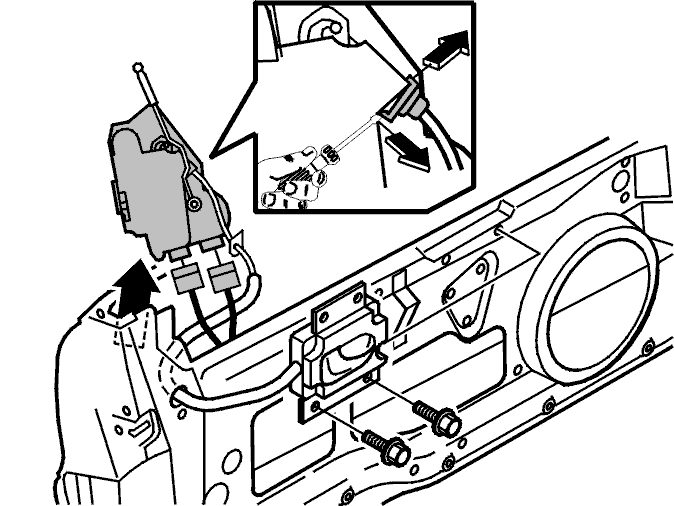

Узел замка

Снимите:

• 2 винта внутренней ручки открывания двери
• 2 разъемов
• трос замка с замка, как показано на иллюстрации.
