Боковое окно, заднее, регулировка (1998, 1999)

Регулировка заднего бокового окна продольно

Снимите панель двери.Обратите внимание на то, что при подгонке крепления окна к кассете механизма стеклоподъемника окна с сервоприводом стекла имеется определенный запас.

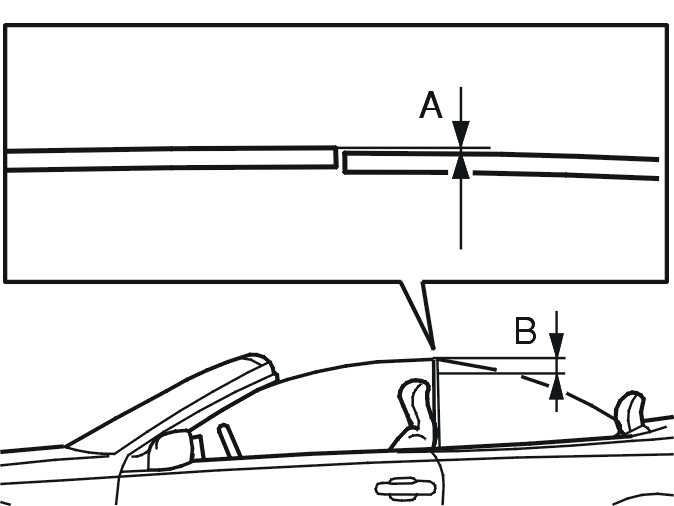

Продольный зазор (А) между задним и передним боковыми окнами должен составлять 20-23 мм.Параллельное выравнивание должно быть 2 мм, измеренное между 2 точками на верхнем и нижнем краях.

Регулировка заднего бокового окна в вертикальном направлении

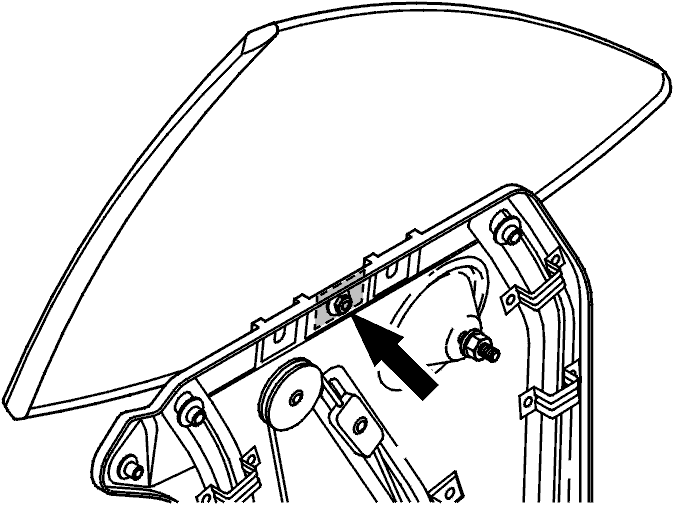

Отрегулируйте заднее боковое окно, передвигая стопорный выступ вверх или вниз, как показано на иллюстрации.Проверьте на наличие утечек между задним боковым окном и уплотнительной накладкой.

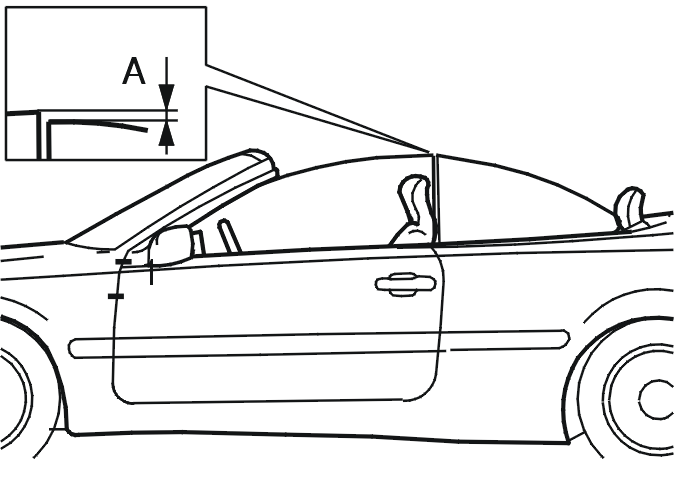

Разница в высоте (А) между передним и задним боковыми окнами должна быть ±1 мм.

Регулировка заднего бокового окна в горизонтальном направлении

Убедитесь, что расстояние между окном и фланцем кузова составляет 7,5 - 8,5 мм при снятой уплотнительной накладке.Затем отрегулируйте окно так, чтобы оно располагалось одинаково вдоль всей уплотнительной накладки стойки В.Проверьте на наличие утечек между передним и задним боковыми окнами. Отрегулируйте переднее боковое окно у верхнего крепления кассеты.Убедитесь, что разница в высоте между передним и задним боковыми окнами не превышает 1 мм.

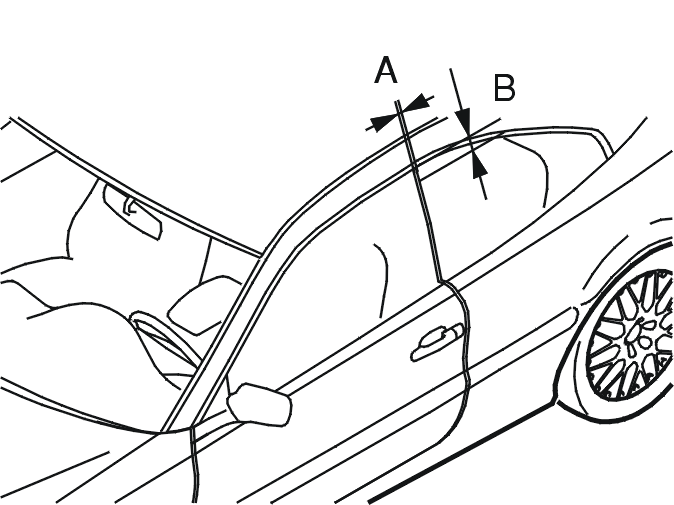

Проверьте поперечное расстояние (А) между уплотнительной накладкой заднего бокового окна и переднего бокового окна, как показано на иллюстрации. Чтобы получить величину (А), отмерьте 50 мм вниз от верхнего края заднего бокового окна (В). Величина (А) должна быть не более 1,5 мм.Подвигайте окна вверх и вниз одновременно. Убедитесь, что окна не зацепляются. Сдвиговая деформация не должна происходить.Если необходимо, отрегулируйте наклон заднего бокового окна при помощи нижних регулировочных винтов в кассете.
