Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2003–2009 |
| S60 (-09) | B5234T3 | 2003, 2004 |
| S60 (-09) | B5234T7 | 2003, 2004 |
| S60 (-09) | B5244T3 | 2003 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2003–2009 |
| S60 (-09) | B5254T4 | 2004–2007 |
| S80 (-06) | B5204T5 | 2003–2006 |
| S80 (-06) | B5234T7 | 2003, 2004 |
| S80 (-06) | B5244T3 | 2003 |
| S80 (-06) | B5244T4 | 2005, 2006 |
| S80 (-06) | B5254T2 | 2004–2006 |
| V70 (00-08) | B5204T5 | 2003–2007 |
| V70 (00-08) | B5234T3 | 2003, 2004 |
| V70 (00-08) | B5234T7 | 2003, 2004 |
| V70 (00-08) | B5244T3 | 2003 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2003–2008 |
| V70 (00-08) | B5254T4 | 2004–2007 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2003, 2004 |
| V70 XC (01-) / XC70 (-07) | B5244T4 | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2003–2007 |
| XC90 | B5254T2 | 2003–2012 |
| XC90 | B5254T9 | 2013–2015 |
Специальные инструменты
- 🔧 HYLSA NV-22 (LAMDASOND)
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие каталитического преобразователя тройного действия
Снимите:
- проводку переднего нагреваемого датчика кислорода с зажимов. Отсоедините проводку. Поднимите автомобиль
- нижнюю крышку двигателя
- передний элемент SIPS (Система защиты при боковом ударе). Выньте тормозную трубу из зажимов
- нижний винт в теплоизоляционном щитке на турбонагнетателе

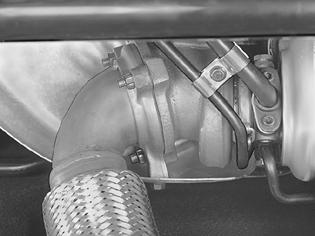

- гайки фланца между турбонагнетателем и каталитическим преобразователем тройного действия.
Подсказка: Используйте растворитель ржавчины или подобное ему средство.
Снимите:
- резиновое крепление каталитического преобразователя тройного действия
- гайки для фланца между каталитическим преобразователем тройного действия и системой выпуска выхлопных газов
- проводку заднего нагреваемого датчика кислорода с зажимов. Отсоедините проводку
- каталитический преобразователь тройного действия.
Перестановка компонентов
- Переставьте задние и передние нагреваемые датчики кислорода. Используйте инструмент 🔧 HYLSA NV-22 (LAMDASOND).
Осторожно: Не перепутайте нагреваемые датчики кислорода.
- Затяните.
Установка каталитического преобразователя тройного действия
Примечание: Чтобы выполнить затяжку, см. Момент затяжки.
Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.
Смажьте болты на турбонагнетателе. Используйте пасту номер 1161408. Избегайте попадания пасты на кожу.
Установите:
- каталитический преобразователь тройного действия. Используйте новые гайки и прокладки. Затяните. См. Момент затяжки
- проводку задних нагреваемых датчиков кислорода, используя зажимы. Подсоедините проводку
- резиновое крепление каталитического преобразователя тройного действия
- нижний винт в теплоизоляционном щитке над турбонагнетателем
- элемент SIPS (Система защиты при боковом ударе). Закрепите тормозную трубу на элементе конструкции
- нижнюю крышку двигателя.
Опустите автомобиль.
Установите проводку переднего нагреваемого датчика кислорода, используя зажимы. Подсоедините проводку.
Заключительная проверка
Запустите двигатель. Проверьте на наличие утечек выхлопных газов.
