Каталитический преобразователь (D5244T4, D5244T7)

Только для автомобилей с фильтром грубой очистки.

Снимите фильтр грубой очистки. Фильтр инородных частиц, замена

Задний катализатор

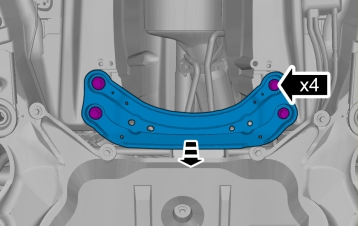

Снимите с кузова переднюю поперечную балку. Освободите тормозную трубку с креплений на балкеЗатяните.Момент затяжки

Снимите резиновые подвески.

Отвинтите гайки, 5 шт. М8,Снимите катализатор.Затяните.Момент затяжки

Передний катализатор

Слейте охлаждающую жидкость.Опорожнение системы охлаждения, заполнение и вывод воздуха

Снимите карданный вал с поводка. Карданный вал, замена.

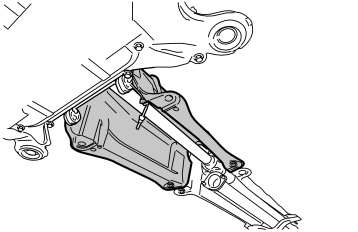

Открутите болты 6 шт. М8 опорного кронштейна.Отведите в сторону карданный вал.Затяните.Момент затяжки

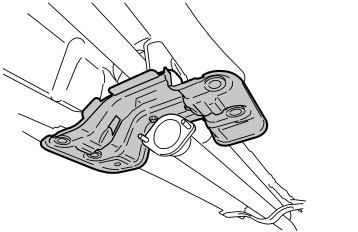

Потяните назад передний теплозащитный экран.Опустите автомобиль.

Снимите верхнюю крышку двигателя, потянув вверх за передний край, а затем вперед.

• винты 4 шт. опорные стаканы подвески
• винт 1 шт. на верхней опоре двигателя
• верхний раскос.

Затяните.Момент затяжки

• гайки М6
• крышка.

Затяните.Момент затяжки

• передний контрольный датчик катализатора. Нагреваемый датчик кислорода, замена
• передний датчик температуры выхлопных газов. Датчик температуры отработавших газов, замена

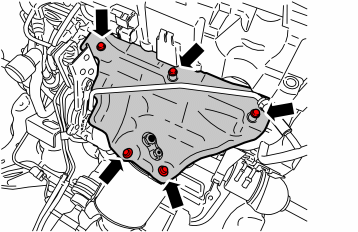

Снимите 5 винтов M8.Отведите теплозащитный экран в сторону.Затяните.Момент затяжки

Примечание: Плоскогубцами пережмите водяной шланг охлаждения.

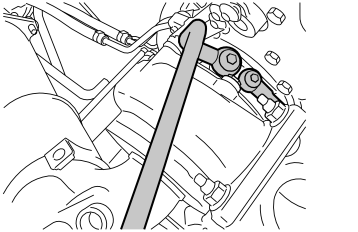

Снимите трубчатый болт трубки охлаждающей жидкости.Отогните вверх трубку охлаждающей жидкости и выньте теплозащитный экран.

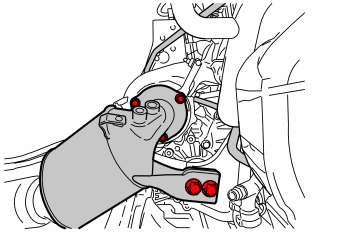

• винты 2 шт. опорной консоли в блоке цилиндров
• винты 3 шт. к турбоагрегату. Отогните катализатор

Поднимите автомобиль.Снимите катализатор.Затяните.Момент затяжки

Установка производится в обратном порядке.

Запустите двигатель и дайте ему прогреться до нормальной рабочей температуры. Проверьте на утечки и работоспособность. Долейте жидкости при необходимости.
