Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | D5244T4 | 2006–2009 |
| S60 (-09) | D5244T5 | 2006–2009 |
| S60 (-09) | D5244T6 | 2006 |
| S60 (-09) | D5244T7 | 2006–2009 |
| V70 (00-08) | D5244T4 | 2006, 2007 |
| V70 (00-08) | D5244T5 | 2006–2008 |
| V70 (00-08) | D5244T6 | 2006 |
| V70 (00-08) | D5244T7 | 2006–2008 |
| V70 XC (01-) / XC70 (-07) | D5244T4 | 2006, 2007 |
| XC90 | D5244T18 | 2011–2014 |
| XC90 | D5244T4 | 2006–2012 |
| XC90 | D5244T5 | 2008–2014 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Демонтаж фильтра инородных частиц

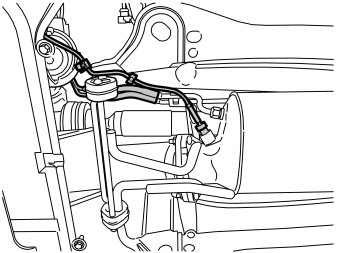

Осторожно: Отметьте расположение шланга.
Снимите:
- задний датчик температуры
- шланги на фильтре инородных частиц.

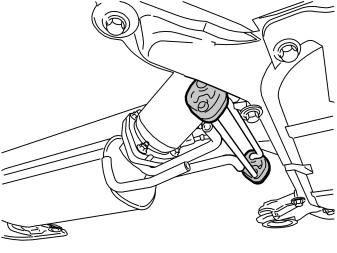

Снимите гайки, 2 шт. М8, с заднего края фильтра инородных частиц.
Подсказка: Пригните нижнюю часть фильтра инородных частиц, чтобы открыть доступ к верхней гайке около переднего соединения.

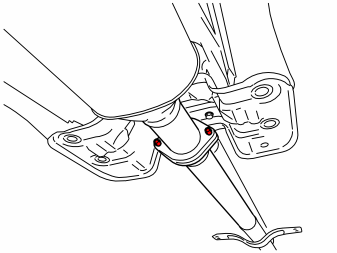

Открутите гайки, 3 шт. М8, на заднем крае фильтра инородных частиц.Снимите фильтр инородных частиц с резиновых креплений.Снимите фильтр инородных частиц и выбросьте прокладки.
Установка
Примечание: Моменты затяжки указаны в Момент затяжки
Установка фильтра инородных частиц
Установите новую прокладку.
Подвесьте опять фильтр в резиновых креплениях.
Установите:
- новые гайки, 3 шт. М8. Затяните.
- шланги фильтра инородных частиц с новыми зажимами
- датчик температуры. Затяните согласно: Момент затяжки
Установите:
- новую прокладку около разветвления фильтра инородных частиц и системы выхлопных газов
- новые гайки, 2 шт. М8. Затяните.
Завершение
Функциональная проверка
Сбросьте счетчик фильтра, улавливающего частицы. Адаптация клапана рециркуляции выхлопных газов
Запустите двигатель и проверьте на утечки.
