Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Выключите зажигание.Отсоедините отрицательный провод от аккумуляторной батареи. См.: Аккумулятор, отключение и подключение
Внимание: Чтобы получить информацию об обращении и хранении пиротехнических блоков дополнительной системы удерживания (SRS), см. Handhavande av ej utlöst pyroteknisk detalj
Примечание: Замените наклейки оборудования безопасности, см.: Placering av säkerhetsdekaler Placering av säkerhetsdekaler Placering av säkerhetsdekaler Местонахождение предупреждающих наклеек безопасности
Внимание: Ни в коем случае нельзя использовать омметр или другие активные электроизмерительные приборы для измерений на отсоединенном несработавшем пиротехническом блоке дополнительной системы удерживания (SRS). Существует вероятность срабатывания натяжного устройства ремня безопасности.
Внимание: Пиротехнический блок дополнительной системы удерживания (SRS) нельзя отвинчивать, ремонтировать или переставлять в другой автомобиль.

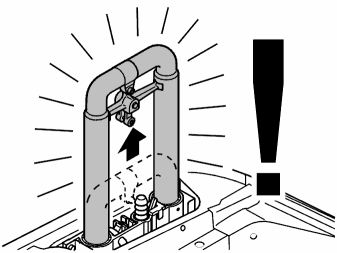

Внимание: Дуга безопасности включается пиротехнической системой и выталкивается при помощи пружин. Зона работы дуги безопасности примерно 50 см по высоте, что составляет и безопасное расстояния до дуги.
Снятие
Демонтаж кассеты дуги безопасности

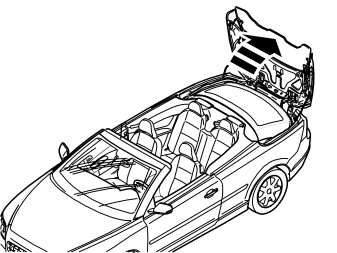

Уберите в сторону панель дуги безопасности, см.: Panel säkerhetskassett (ROPS)
Примечание: Оставьте панель висеть на ремнях.

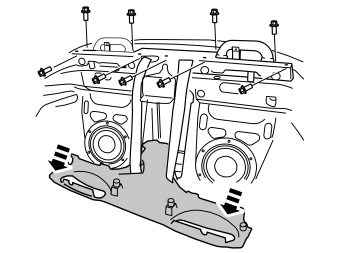

Открутите винты, 9 шт. М8, к листовой консоли.

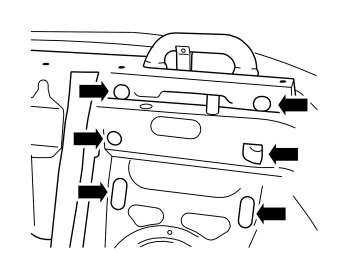

Снимите:
- разъем
- 6 винтов M6.
Подсказка: Пользуйтесь бутиловым или другим равнозначным материалом, так как винты легко потерять.
Снимите кассету дуги безопасности вперед и затем поднимите её прямо вверх.
Установка
Установка кассеты дуги безопасности
Примечание: Моменты затяжки указаны в Åtdragningsmoment
Установка производится в обратном порядке.
Завершение
Включите зажигание.Подсоедините отрицательный провод к аккумуляторной батарее. См. Аккумулятор, отключение и подключение
Проверка системы SRS
Примечание: Проверьте, чтобы предупреждающая лампа ROPS не была повреждена, включив для этого зажигание. Предупреждающая лампа ROPS должна тогда загореться и затем погаснуть через 5 секунд.
Проверьте, чтобы предупреждающая лампа ROPS на комбинированном приборе не горела постоянно.
