Канал регистра заднего пространства для ног

Описание метода

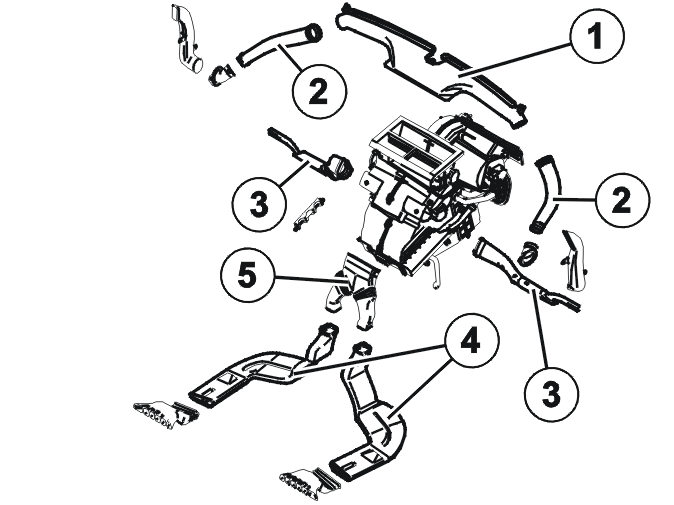

Этот метод состоит из:

1. громкоговоритель приборной панели, замена
2. замена
3. передняя часть пола, замена
4. центральный, идущий к задней части салона, замена
5. передний, идущий к задней части салона, замена

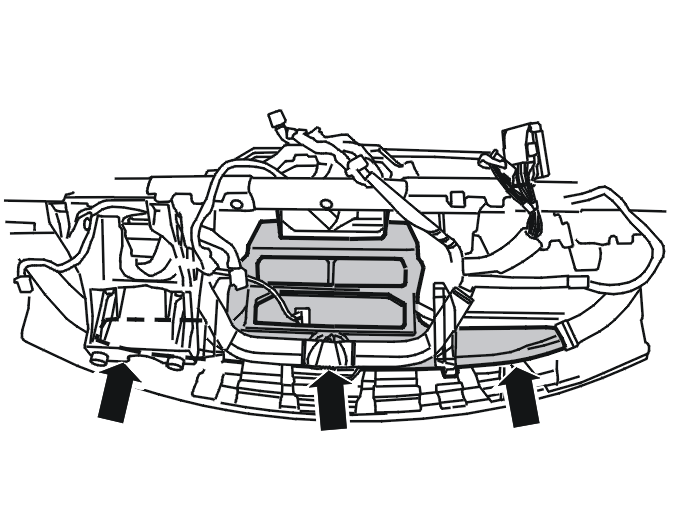

Снятие блока распределения воздуха с приборной панели

Снимите приборную панель. См.: Приборная панель.Переверните приборную панель вверх дном.Выверните 3 винта и 2 ленточных хомута. Поднимите кабельный канал.Отсоедините разъем для датчика солнечного излучения/светодиода сигнализации.

Установка блока распределения воздуха в приборной панели

Установите:

• блок распределения воздуха на воздуховоды наружных каналов
• кабельный канал при помощи 3 винтов и 2 ленточных хомутов
• разъем для датчика солнечного излучения/светодиода сигнализации
• приборную панель. См.: Приборная панель.

Снятие наружного канала воздуховода

Снимите приборную панель. См.: Приборная панель.Переверните приборную панель вверх дном.Выверните винт и вытяните воздуховод из вентиляционного канала.

Установка наружного канала воздуховода

Установите:

• воздуховод для наружных вентиляционных каналов
• винт
• приборную панель. См.: Приборная панель.

Снятие воздуховода, передняя часть пола

Снимите:

• звукоизоляционную панель со стороны водителя. См.: Instrumentpanel nedre
• воздуховод на стороне водителя. Ослабьте винт на несколько оборотов и, поддев, отожмите воздуховод
• нижнюю звукоизоляционную панель со стороны пассажира. Закреплено 2 зажимами
• бардачок. Смотри Handskfack
• воздуховод на стороне пассажира. Ослабьте винт на несколько оборотов и, поддев, отожмите воздуховод.

Установка воздуховода, передняя часть пола

Установите:

• воздуховод на стороне водителя. Вдавите воздуховод на место и затяните вручную винт
• звукоизоляционную панель со стороны водителя. См.: Instrumentpanel nedre
• воздуховод на стороне пассажира. Вдавите воздуховод на место и затяните вручную винт
• бардачок. См.: Handskfack
• нижнюю звукоизоляционную панель со стороны пассажира при помощи 2 зажимов.

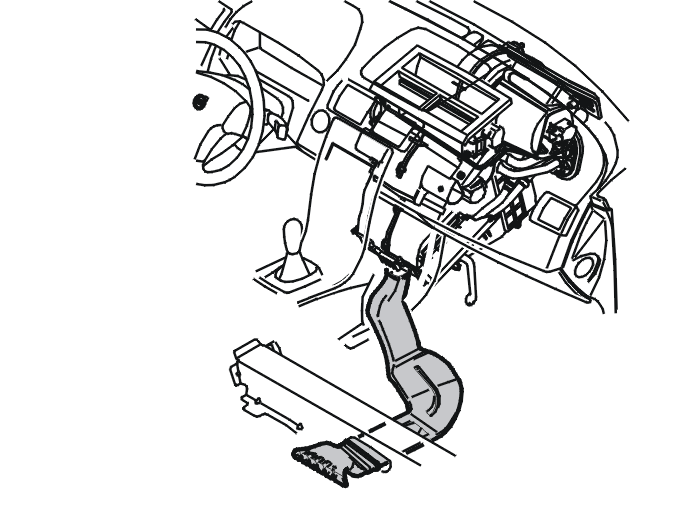

Снятие центрального воздуховода, идущего к задней части пола, салон

Снимите:

• переднее сиденье, см.: Framstol Framstol Framstol
• центральную консоль. См.: Golvkonsol Golvkonsol Golvkonsol напольная консоль
• переднюю отделочную панель порога. См.: Tröskelskoning Tröskelskoning Tröskelskoning.

Отогните переднее ковровое покрытие пола в сторону.Снимите задний вентиляционный канал.Потяните/отожмите воздуховод на центральной консоли. Отсоедините воздуховод на верхнем креплении.Вдавите вниз верхнюю секцию воздуховода перед поперечной балкой.Потяните воздуховод вперед. Отсоедините воздуховод от поперечной балки.

Установка центрального воздуховода, идущего к задней части пола, салон

Установите:

• воздуховод в поперечной балке и переднюю секцию воздуховода в верхнем креплении
• задний вентиляционный канал
• ковровое покрытие пола
• переднюю отделочную панель порога. См.: Tröskelskoning Tröskelskoning Tröskelskoning
• центральную консоль. См.: Golvkonsol Golvkonsol Golvkonsol напольная консоль
• переднее сиденье, см.: Framstol Framstol Framstol.

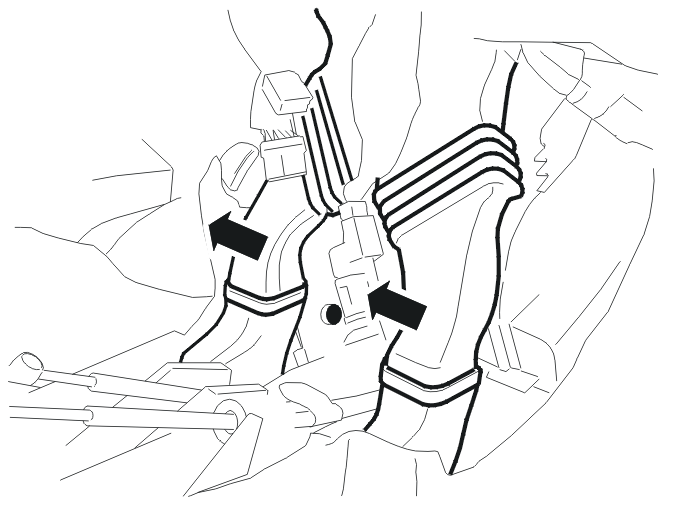

Снятие переднего воздуховода, идущего к задней части пола, салон

Снимите центральную консоль. См.: Golvkonsol Golvkonsol Golvkonsol напольная консоль.Потяните вниз верхнюю часть воздуховода. Отогните воздуховод от приборной панели. Снимите воздуховод.

Установка переднего воздуховода, идущего к задней части пола, салон

Установите:

• воздуховод. Начинайте с нижней части и подсоедините 2 воздуховода в полу. Затем подсоедините на верхнем крае
• центральную консоль. См.: Golvkonsol Golvkonsol Golvkonsol напольная консоль.
