Применимость
| Модель | Двигатель | Год |
|---|---|---|
| XC90 | — | 2004–2015 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие
Примечание: При замене центральной консоли в автомобилях с камерой охлаждения/подлокотник должен быть сделан вырез в задней секции центральной консоли.
Регулировка центральной консоли с камерой охлаждения

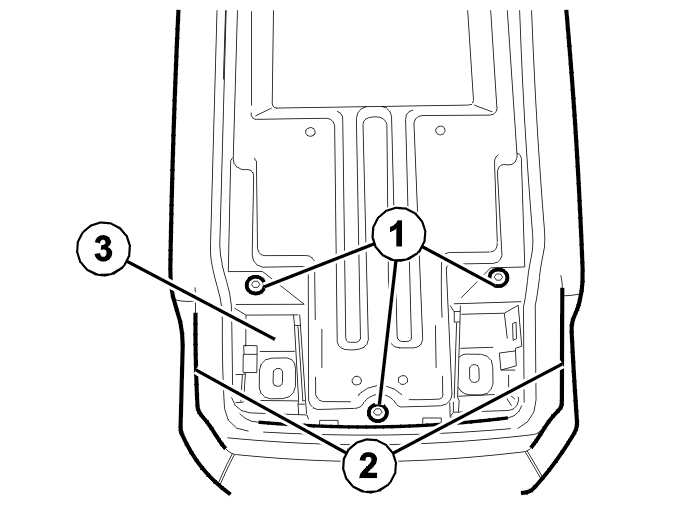

Снимите:
- 3 винта наверху (1)
- 2 винта на стороне (2). Отсоедините пластину. (3).

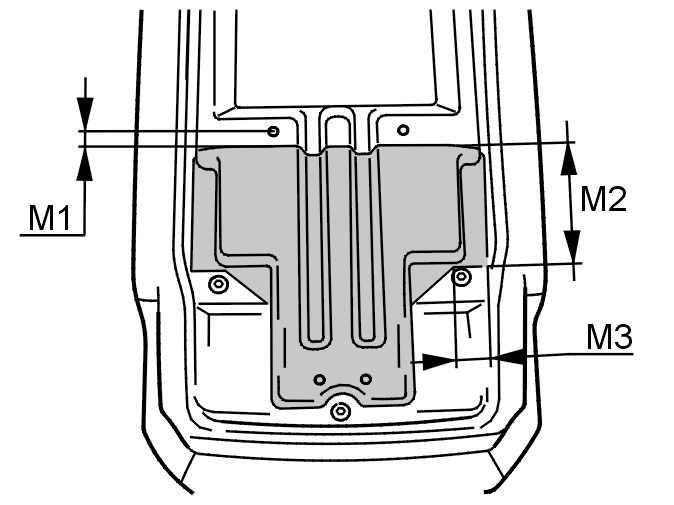

Отпилите отмеченный участок.
| M1 = 10 мм (Измерьте от центра отверстия до края отмеченного участка) |
|---|
| M2 = 62 мм |
| M3 = 24 мм |

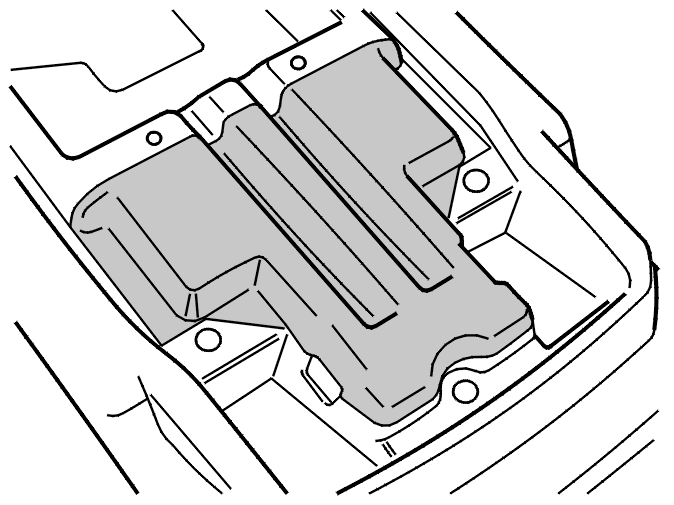

Видно с правой стороны.

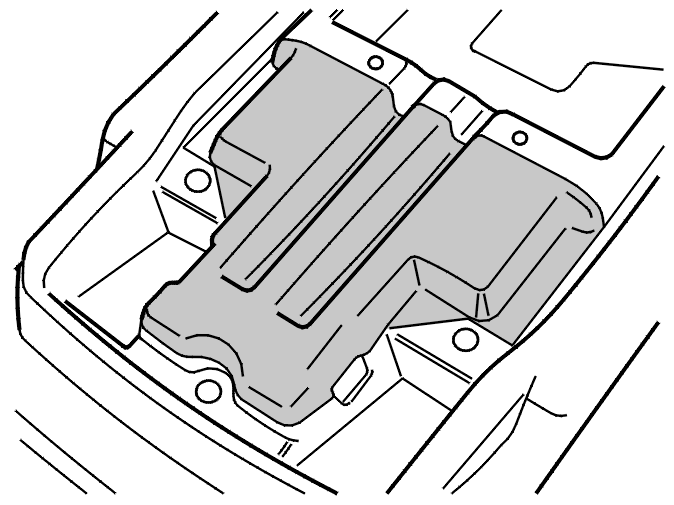

Видно с левой стороны.
Установка
Установка центральной консоли туннеля

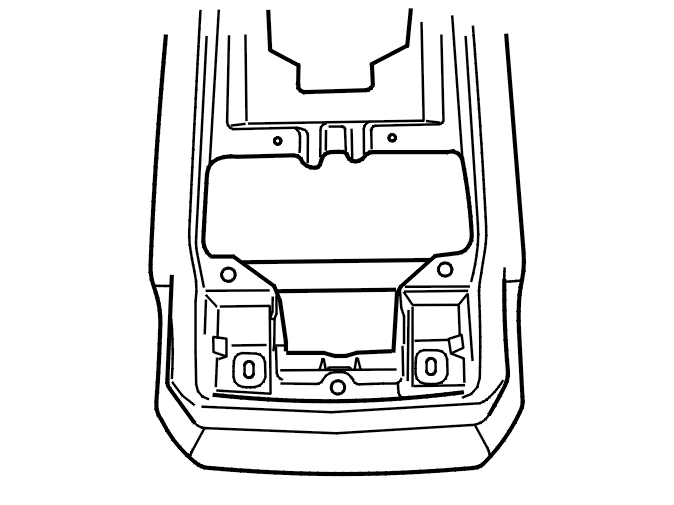

Зашлифуйте отпиленные края.
Установите:
- металлические кронштейны
- 3 винта наверху. Затяните
- центральную консоль туннеля. См.:Центральная консоль, замена
