Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Модификации камеры охлаждения и подлокотника
Камера охлаждения и подлокотник с проигрывателем дисков DVD. Имеет новую усиленную петлю, предусмотренную для проигрывателя дисков DVD, а также уникальную крышку.
Камера охлаждения и подлокотник без проигрывателя дисков DVD. Имеет стандартную петлю и стандартную крышку с дополнительным уплотнением.
Выключите зажигание.
Снятие камеры охлаждения и подлокотника
Примечание: Запишите положение разъемов. Отсоедините разъемы.

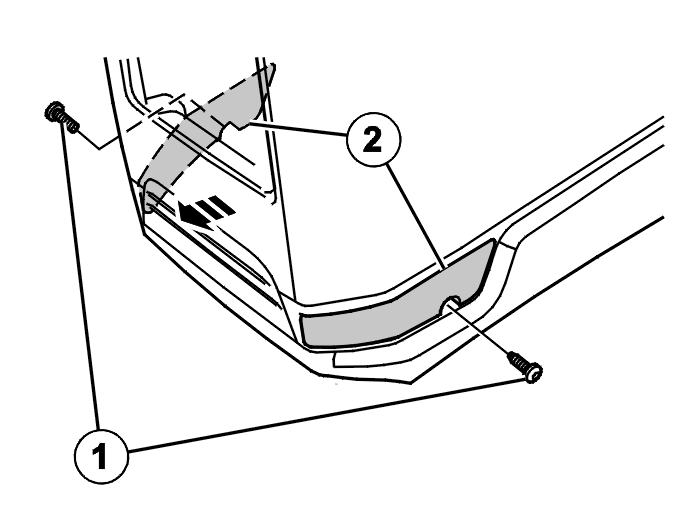

Выверните 2 винта (1). Вдавите защелки на обеих сторонах (могут быть тугими). Потяните назад подлокотник (2).
Установка камеры охлаждения и подлокотника
Установите:
- разъемы
- задвиньте подлокотник. Вдавите подлокотник на место
- 2 винта. Затяните.
Наружная крышка
Снятие наружной крышки
Полностью откройте крышку.
Снимите:

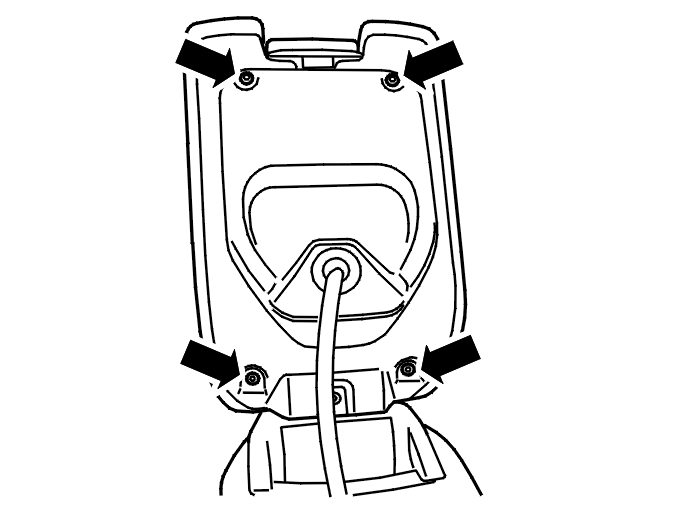

- 4 винта
- крышку.
Установка наружной крышки
Установите:
- крышку
- 4 винта. Затяните.
Крышка над ручкой открывания
Снятие крышки над ручкой открывания

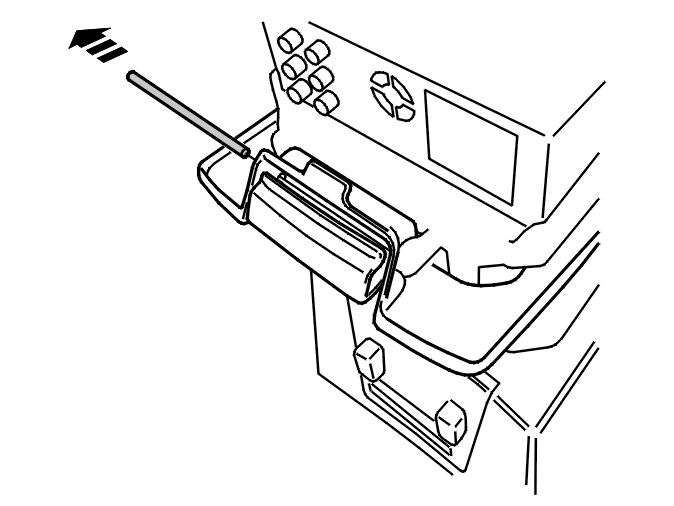

Снимите наружную крышку. См.: Центральная консоль, замена. Выдавите вал петли наружу в сторону (1). Освободите ручку.
Установка крышки над ручкой открывания
Установите ручку. Прижмите вал петли на место. Установите наружную крышку. См.: Центральная консоль, замена.
Промежуточная пластина
Снятие промежуточной пластины
Снимите:
- наружную крышку. См.:Центральная консоль, замена
- Проигрыватель дисков DVD. См.:Проигрыватель дисков DVD, замена
- ручку открывания. См.:Крышка над ручкой открывания

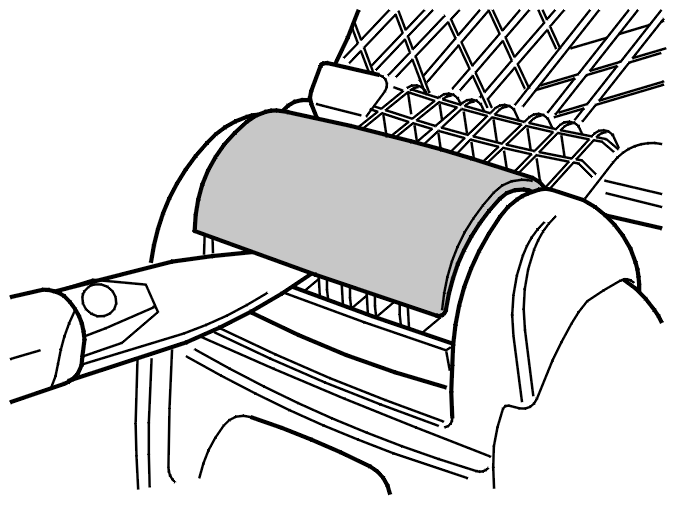

- верхнюю крышку петли. Поднимите промежуточную пластину в верхнее положение.
Снимите:

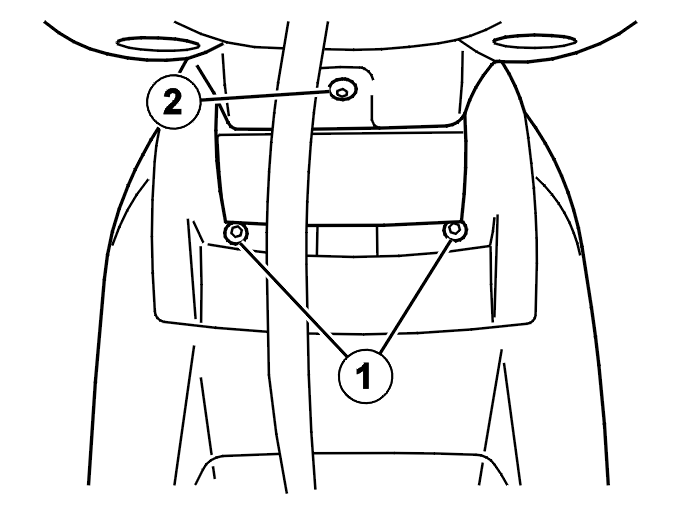

- 2 винта (1)
- винт внутренней крышки (2).
Примечание: Заметьте положение пазов на сторонах петель, обращенных к вращающемуся валу.

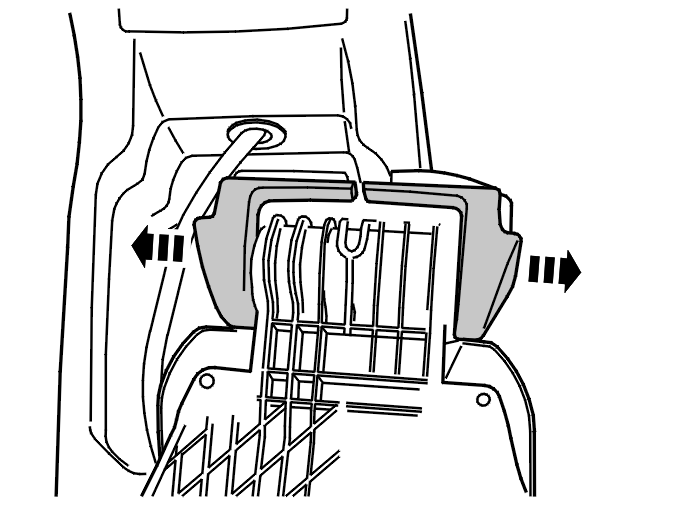

Стяните стороны с петель.

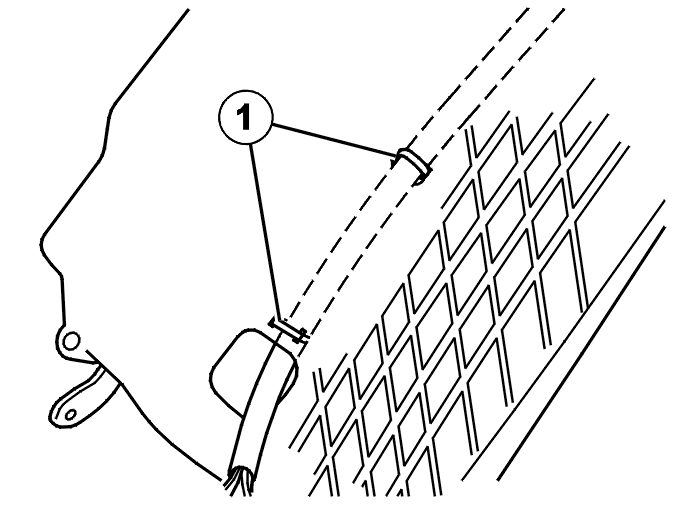

Освободите нижнюю крышку петли. Отрежьте ленточный хомут жгута проводов. Выдвиньте жгут проводов (1).
Установка промежуточной пластины
Установите:
- проложите жгут проводов на место
- 2 ленточных хомута жгута проводов
- нижнюю крышку петли
-
Примечание: > Положение сторон петли по отношению к вращающемуся валу.
стороны петель
- винт внутренней крышки
- 2 винта крепления петли
- верхнюю крышку петли. См.:Крышка над ручкой открывания
- Проигрыватель дисков DVD. См.:Проигрыватель дисков DVD, замена
- наружную крышку. См.: Центральная консоль, замена.
