Измерение плотности отработавших газов

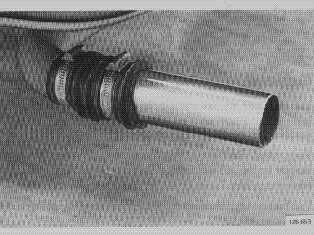

Прикрепление удлинителя

Подсоедините удлинитель к выхлопной трубеРазмеры трубы: длина = 200 мм (8 дюймов), внутренний диаметр = 50 мм (2 дюйма). Укрепите удлинитель с помощью резинового шланга и зажимов. Это уменьшает опасность воздействия окружающего воздуха на щуп измерительного прибора.

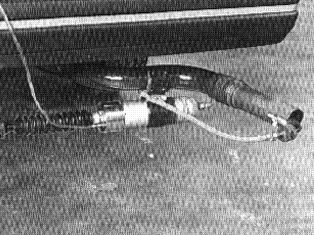

Установка пробного насоса

Пробный насос: 🔧 DOSERINGSPUMP (DIESEL).Вставьте щуп в отверстие выхлопной трубы. Щуп должен быть центрирован и вставлен на глубину не менее 200 мм (8 дюймов), в противном случае показания будут неверными.Подвесьте гибкий шланг с хомута, как показано на рисунке.Прикрепите шланг резинового баллона к пробному насосу.

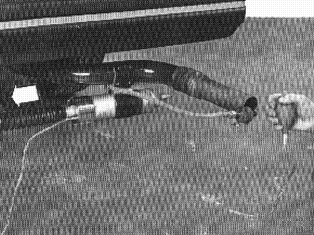

Проверка работы пробного насоса

Вдавите плунжер насоса до упора. Сожмите резиновый баллон и проверьте движение плунжера насоса.

Примечание: Не закрывайте отверстие в баллоне, так как плунжер не вернется полностью в исходное положение.

Вдавите плунжер до упора после проверки.Вставьте в насос белую фильтровальную бумагу.Отверните крышку и удостоверьтесь, что контактные поверхности чисты.Поместите фильтровальную бумагу в отверстие и вручную приверните крышку.Поставьте над крышкой резиновое уплотнение (для предотвращения влияния грязи и влаги на результаты проверки).

Задание направления шланга

Проведите шланг с резиновым баллоном в направлении сидения водителя.

Укрепите шланг с помощью фиксирующей ленты.

Измерение плотности дыма

Разогрейте двигатель до нормальной рабочей температуры.Ручная коробка передач: Двигаясь на автомобиле на второй передаче, доведите скорость до 50 км/час (30 м/ч). Медленно прижмите педаль акселератора к полу, одновременно применяя ножной тормоз для поддержания постоянной скорости, равной 50 км/час.Автомобили с автоматической коробкой передач: Поместите рычаг механизма переключения передач в положение D2.

Примечание: Не прижимайте педаль акселератора до такой степени, чтобы произошло замыкание выключателя "кик-даун" (kick-down).

Поддерживайте постоянную скорость в течение нескольких секунд и сжимайте резиновый баллон для приведения насоса в действие.

Примечание: В течение нескольких секунд сильно сжимайте резиновый баллон для того, чтобы обеспечить наполнение пробного насоса. Не закрывайте отверстие в резиновом баллоне.

Примечание: Поддерживайте скорость постоянной во время накачивания.

Повторное снятие измерений

Удалите фильтровальную бумагу с насоса.

Полностью прижмите плунжер насоса и поместите в насос новую фильтровальную бумагу. Заново поместите резиновую крышку.

Повторите измерения, как описано выше.

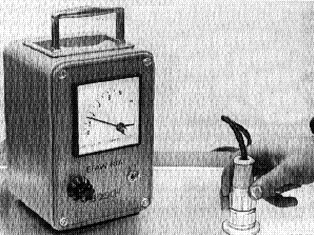

Оценка результатов

ООсуществите калибровку оборудования (🔧 RÖKGASPROVARE (BOSCH)) в соответствии с указаниями производителя.Плотность дыма для легковых автомобилей в Швеции не должна превышать 3,5 единиц Bosch во время регистрации и 4,5 единиц Bosch при ежегодной инспекции.Другие страны: Проверьте нормы соответствующей страны.

Для регулировки топливной смеси см. Регулировка топливной смеси.
