Измерение и регулировка зазора между диском муфты и шкивом

• Проверьте зазор между ведущим диском и шкивом с помощью щупа.
• Если измеренный зазор составляет 0,9 мм.

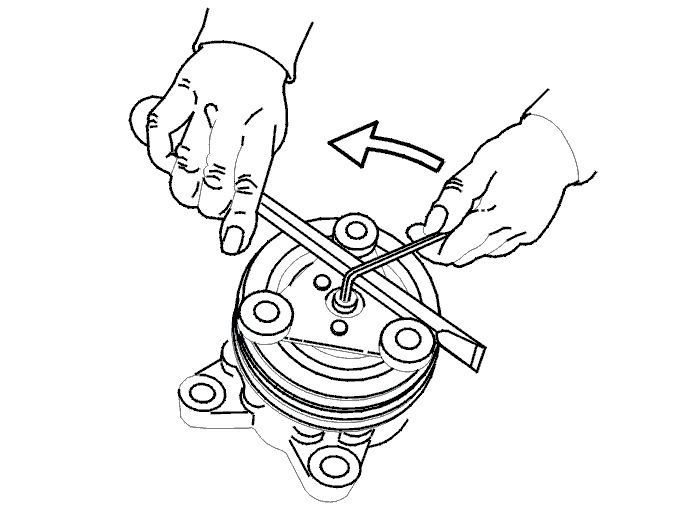

• Снимите ведущий диск согласно Шкив и электромагнитная муфта, замена

Измерение общей толщины прокладок

Выпускаются прокладки трех толщин: 1,0 мм, 0,3 мм и 0,2 мм.В данном случае установлены следующие прокладки

• 1 x. 1,0 мм
• 3 x 0,2 мм
• 1 x 0,3 мм

В данном примере измеренная величина зазора составила 0,9 мм. Нормальная величина зазора составляет 0,3-0,5 мм.

• Снимите прокладки 1 x 0,3 мм и 1 x 0,2 мм. При этом зазор уменьшается с 0,9 мм на 0,5 мм и будет составлять 0,4 мм.
• Установите остальные прокладки на вал, т.е. 1 x 1,0 мм и 2 x 0,2 мм. Всегда устанавливайте самую толстую прокладку ближе к шкиву.
