Шкив и электромагнитная муфта, замена (B200F, B200FT, B200G)

Инструмент

• Динамометрический ключ
• Щипцы для стопорных колец 🔧 LÅSRINGSTÅNG (UTVÄNDIG RAK -36 MM)
• Съемник (шкив/муфта компрессора) 🔧 AVDRAGARE (KOMPRESSOR REMSKIVA/KOPPLING)
• Головка с кольцом (шкив/муфта компрессора) 🔧 HYLSA MED RING ( KOMPRESSOR REMSKIVA/KOPPLING)UT
• Головка с кольцом (шкив/муфта компрессора) 🔧 HYLSA MED RING (KOMPRESSOR REMSKIVA/KOPPLING)IN
• Головка (соединительный диск компрессора) 🔧 HYLSA (KOMPRESSOR KOPPLINGSSKIVA)IN
• Комплект инструментов для замены сальника вала 🔧 VERKTYGSSATS FÖR BYTE AV AXELTÄTNING SANDEN KOMP.
• Головка с кольцом (шкив/муфта компрессора) 🔧 HYLSA MED RING (KOMPRESSOR REMSKIVA/KOPPLING)UT
• Головка с кольцом (шкив/муфта компрессора) 🔧 HYLSA MED RING(KOMPRESSOR REMSKIVA/KOPPLING)IN

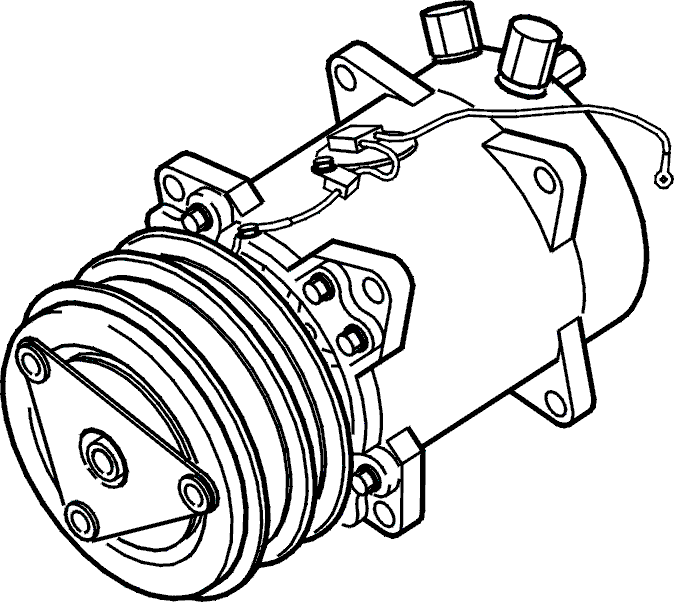

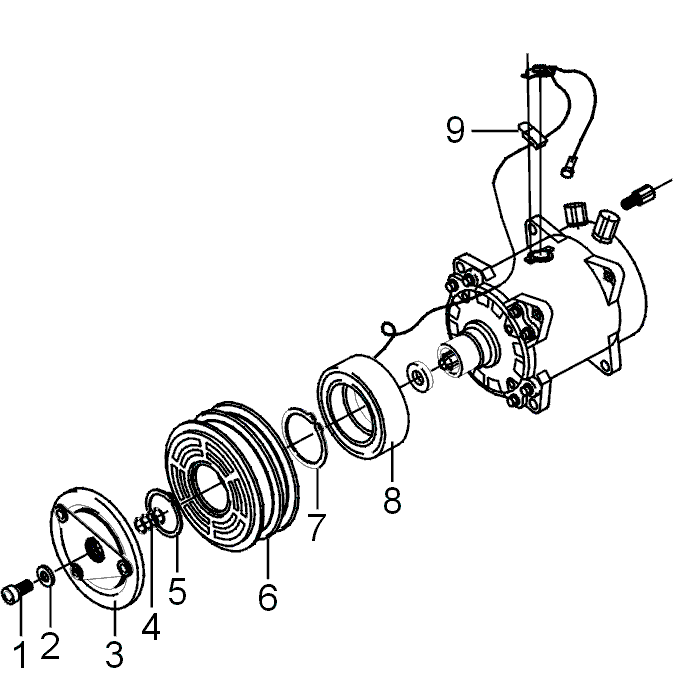

Наименование компонентов

1. Винт
2. Шайба
3. Соединительный диск
4. Прокладки
5. Шкив
6. Стопорное кольцо
7. Электромагнитная катушка
8. Диод

Подготовка

Запишите код защиты от кражи магнитолы.

• Отсоедините провод от аккумуляторной батареи.
• Снимите узел воздушного фильтра.
• Отведите шланг предварительного нагрева.

Снимите:

• Бачок угольного фильтра EVAP (только для двигателей с наддувом).
• вентилятор охлаждения двигателя с кожухом и положите сверху на двигатель.

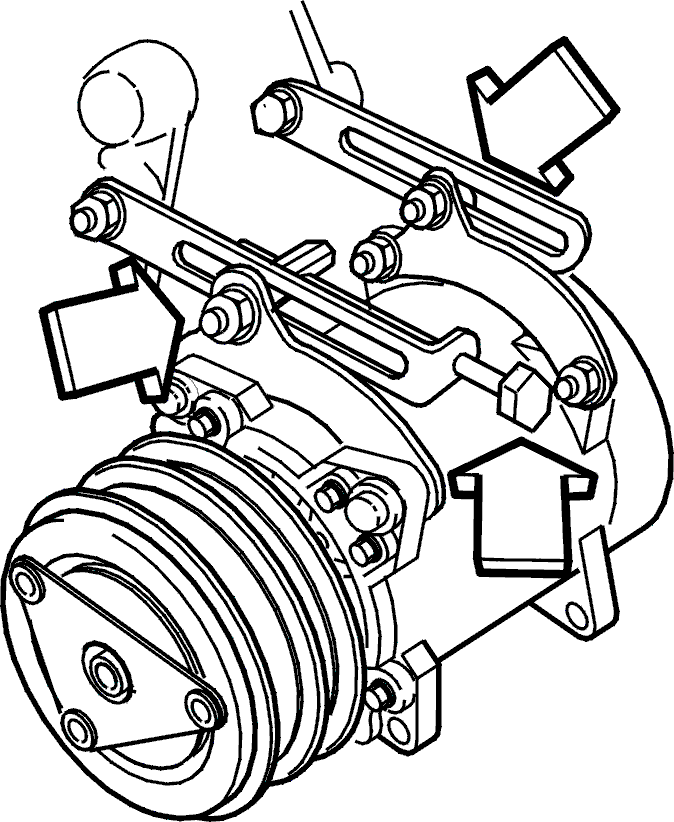

Снятие приводного ремня

• Ослабьте гайки натяжителя ремня.

Снимите:

• приводной ремень
• гайку диода и винт (3).

Отсоедините выключатель (2).

Снятие диска муфты

• Поднимите автомобиль.
• Снимите брызговик под двигателем.

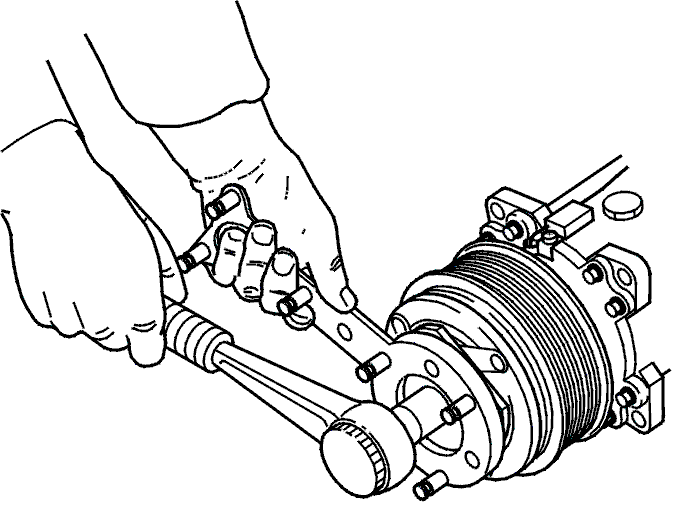

Снимите:

• винт.
• шайбу.

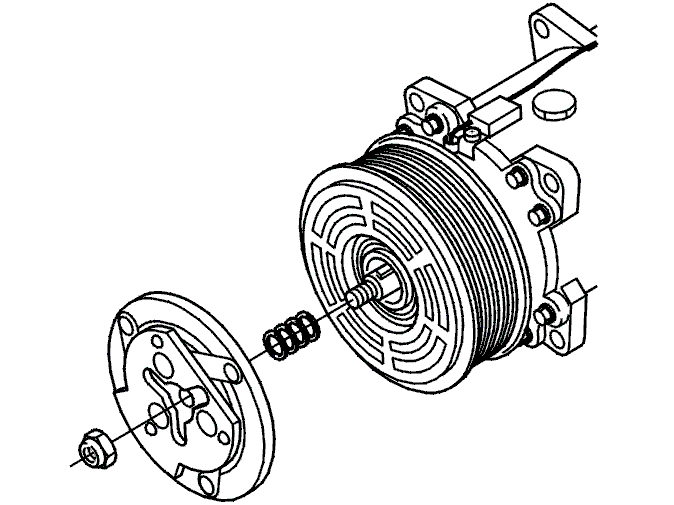

Снимите:

• диск муфты.

Примечание: Установка инструментов.

• Сохраните прокладки.

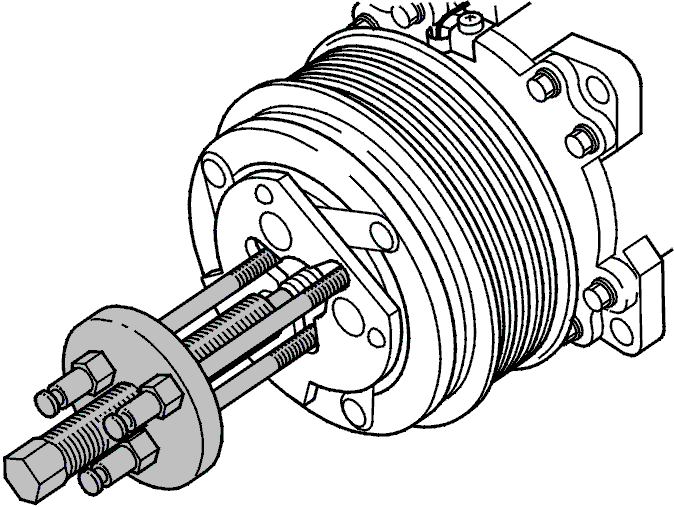

Снятие шкива

• Снимите стопорное кольцо.

• Снимите шкив.

Примечание: Установка инструментов.

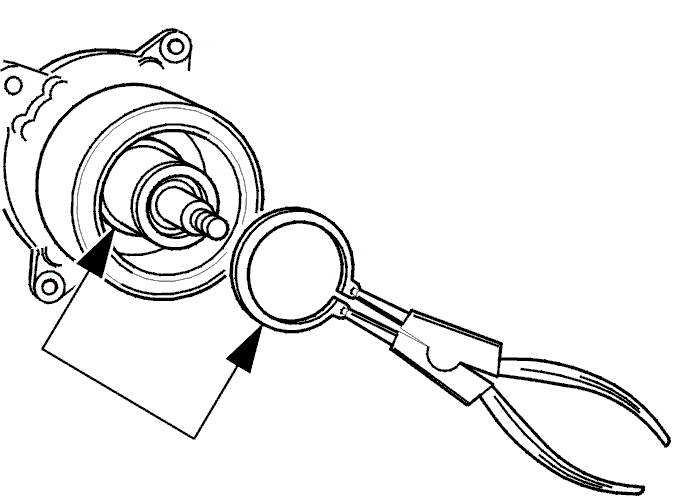

Снятие электромагнитной катушки

Снимите:

• стопорное кольцо.
• электромагнитную катушку.

Установка электромагнитной катушки

Установите:

• электромагнитную катушку.
• стопорное кольцо.

Установка шкива

Установите:

• шкив, не затягивая.
• шкив с помощь инструментов.

Примечание: Установка инструментов.

Установите:

• стопорное кольцо.

Установка диска муфты

Установите:

• прокладки. Прокладки должны устанавливаться на вал в том же порядке, в котором они стояли перед снятием.
• диск муфты на вал компрессора.
• винт и шайбу или гайку.

Затяните моментом 15 Н·м.

Проверка зазора

Измерьте зазор по всей окружности, вставляя щуп.Величина зазора должна находиться в пределах 0,3-0,5 мм.Щуп 0,3 мм должен входить везде.Если зазор выходит за указанные пределы, используйте прокладки, которые позволяют получить верный зазор.Имеются прокладки следующих толщин:

• 0,2 мм.
• 0,3 мм.
• 1,0 мм.

Операции, выполняемые после проверки зазора

Смонтируйте:

• диод.
• выключатель.

Заключительные операции

Установите:

• брызговик под двигателем.

Опустите автомобиль.Установите:

• приводной ремень.
• монтажные рычаги.

Натяните приводной ремень и затяните крепление компрессора.Установите:

• узел воздушного фильтра.
• шланг предварительного нагрева.
• провод аккумуляторной батареи.

Установите время на часах и введите код защиты от кражи магнитолы.В конце выполните проверку функционирования.
