Применимость
| Модель | Двигатель | Год |
|---|---|---|
| 850 | — | 1997 |
| S70 | — | 1999, 2000 |
| V70 (-00) | — | 1997–2000 |
| V70 XC (-00) | — | 1998–2000 |
Специальные инструменты
- 🔧 UTGÅR(ERSATT AV 9512619)
- 🔧 PLATTA (TILL MAGNETSTATIV)
При замене вязкостной муфты, главной передачи или фланца, необходимо производить измерение и балансировку
Проверка осевого биения
Проверка осевого биения фланца главной передачи
Примечание: Убедитесь, что измеряемые поверхностиабсолютно чистые.
Установите:
- диск 🔧 PLATTA (TILL MAGNETSTATIV)

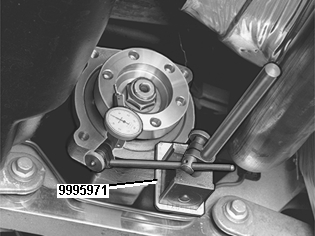

- индикатор с магнитным держателем на диск
Поверните фланец. Пометьте самую нижнюю точку на краю фланца. Используйте цветной карандаш
Оставьте диск 🔧 PLATTA (TILL MAGNETSTATIV) на своем месте.
Нанесение меток на фланец
Пометьте самую нижнюю точку на краю фланца

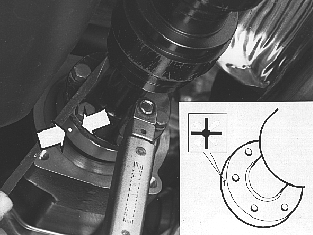

Примечание: Под нижней подразумевается точка наиболее удаленная назад по ходу автомобиля, см. рисунок.
Установка вязкостной муфты
Установите вязкостную муфту
Убедитесь, что контактные поверхности фланца и вязкостной муфты абсолютно чистые.Совместите метки вязкостной муфты. Метка выбита поперек кромки фланца (рисунок). Совместите эту метку с меткой на фланце главной передачи. Насколько позволяют отверстия.Используйте новые винты. Слегка затяните по диагонали, затем затяните по диагонали моментом50 Н·м.
Проверка радиального биения
Проверка радиального биения вязкостной муфты
Примечание: Убедитесь, что измеряемые поверхности абсолютно чистые.

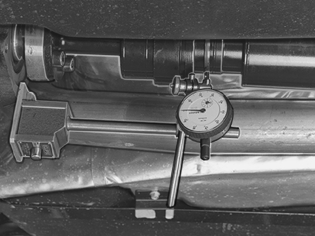

Установите индикатор с магнитным держателем на диске 🔧 PLATTA (TILL MAGNETSTATIV).Проверните вязкостную муфту и отметьте цветным крандашомсамую высокую точку. Запишите результат измерения.Снимите измерительный инструмент и диск 🔧 PLATTA (TILL MAGNETSTATIV)
Примечание: Если радиальное биение превышает 0,04 мм, перейдите к Установка балансировочного зажима.
Примечание: Чтобы установить реактивную трубку и фланец, см. Уплотнение задней шестерни и вискозное соединение и лагерь реактивной трубы, замена.
Установка балансировочного зажима
Установите балансировочный зажим на вязкостную муфту

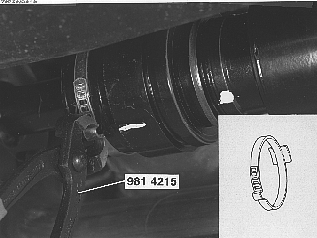

Снимите старые балансировочные зажимы.Чтобы свести к минимуму дисбаланс вязкостной муфты, отбалансируйте по меткам согласно Проверка радиального биения.Вес балансировочного зажима определите по таблице, приведенной ниже.Установите зажим так, чтобы его груз располагался напротив метки (самая нижняя секция).Используйте щипцы 🔧 UTGÅR(ERSATT AV 9512619) для затягивания зажима
Если измеренное значение биения является промежуточным, выберите ближайшее табличное значение
Таблица балансировочных зажимов
| Биение в мм | Номер детали |
|---|---|
| 0,045 | 9181400-4 |
| 0,06 | 9181401-2 |
| 0,075 | 9181402-9 |
| 0,09 | 9181403-8 |
| 0,105 | 9181404-6 |
| 0,12 | 9181405-3 |
| 0,135 | 9181406-1 |
| 0,15 | 9181407-9 |
Примечание: При установке реактивной трубки и фланца см. Уплотнение задней шестерни и вискозное соединение и лагерь реактивной трубы, замена.
