IC (Надувной занавес) (2001, 2002)

Сработавший IC (Надувной занавес)

Следующие компоненты должны быть проверены и заменены там, где необходимо, если система SRS (Дополнительная система удерживания) сработала:

• IC (Надувной занавес)
• Внутренняя обивка крыши
• Верхние панели стоек А, В и С.

Подготовка

Отсоедините провод аккумулятора.См. Аккумуляторная батарея, отсоединение.

Примечание: Не размещайте и не устанавливайте никакого вспомогательного оборудования или каких-либо других компонентов в зоне, отмеченной на иллюстрации. Невыполнение этой инструкции может привести к отказу IC (Надувной занавес).

Примечание: Во время снятия или установки не складывайте и не скручивайте IC (Надувной занавес). Никакие компоненты нельзя открывать. Не выворачивайте, не ослабляйте и не затягивайте никакие винты.

Примечание: Модуль IC (Надувной занавес) необходимо держать обеими руками, захватив одной рукой газовый генератор.

Примечание: Модуль IC (Надувной занавес) необходимо держать горизонтально.

Примечание: Насколько возможно избегайте скручивания и сгибания модуля IC (Надувной занавес).

Примечание: Модуль IC (Надувной занавес) должен быть возвращен, если на нем имеются какие-либо “видимые повреждения”.

Снятие

Сначала прочтите Подготовка.

Примечание: Зажим для шланга не должен открываться ни при каких обстоятельствах. Если зажим открыт, будет невозможно гарантировать безопасную работу соединения. Результатом может явиться утечка, которая нарушит функционирование.

Снимите:

• Обивку потолка автомобиля согласно Внутренняя обивка крыши.

Снимите:

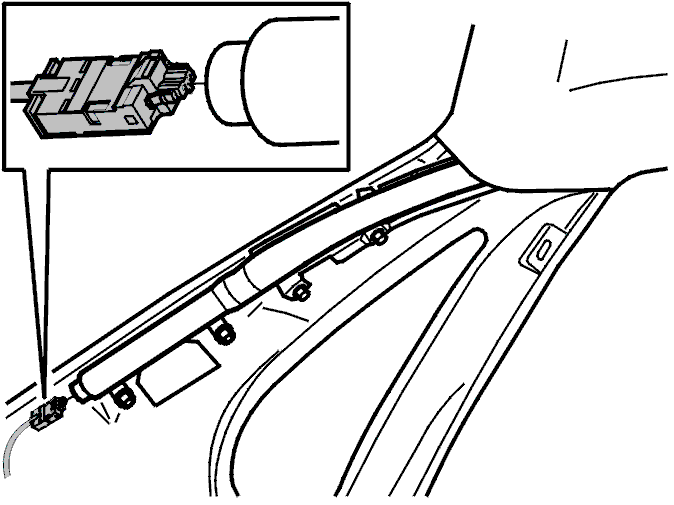

• разъем согласно Соединитель провода высокого напряжения.

Снимите:

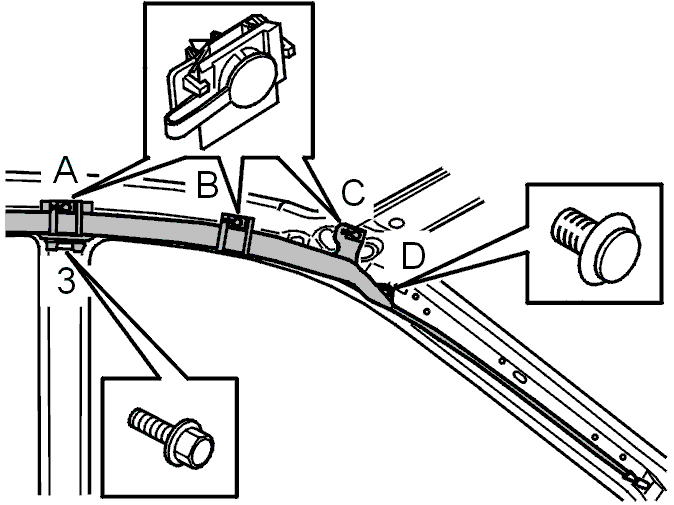

• зажимы А, В, C и D
• винт (3). Отсоедините надувной занавес.

Снимите:

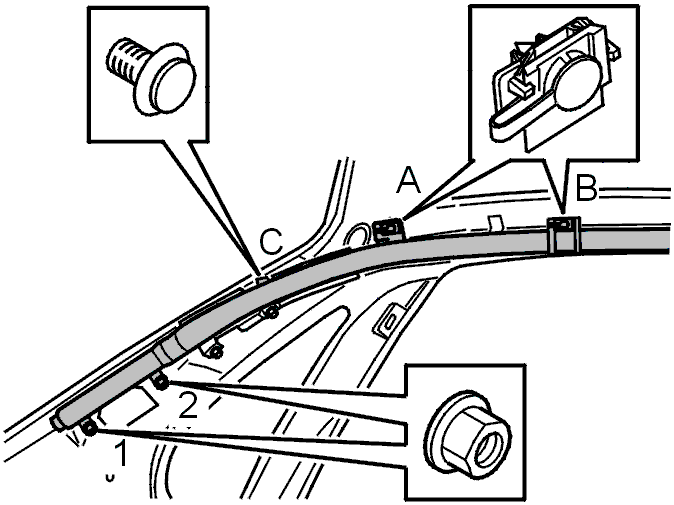

• зажимы А, В и C
• гайки (1) и (2). Выньте надувной занавес.

Снимите:

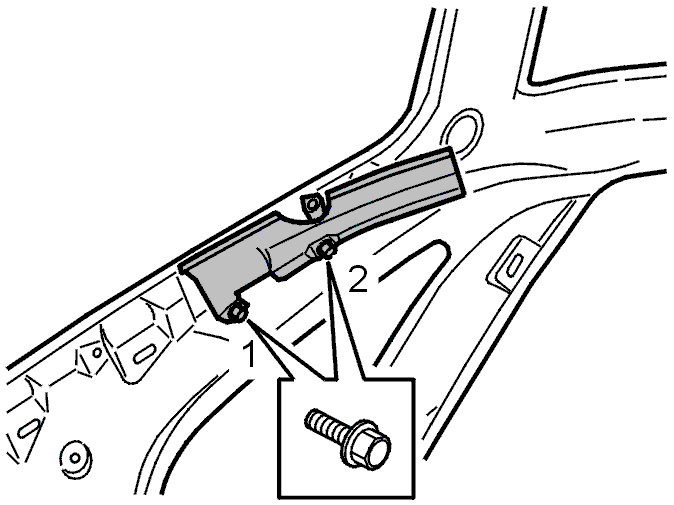

• винты 1 и 2 отражателя
• отражатель.

Установка

Примечание: Если модуль надувного занавеса ронялся, его нельзя устанавливать.

Установите:

• отражатель с винтами 1 и 2.

Примечание: Отражатель на стойке C/D должен быть установлен до установки модуля надувного занавеса

Установите:

• внесите упаковку и постучите по ней согласно инструкциям
• зажимы А и В.

Снимите упаковку, потянув ее прямо вниз.

Примечание: Убедитесь, что не осталось обрывков бумаги.

Установите:

• гайки 1 и 2
• зажим С.

Зацепите IC (Надувной занавес). Установите винт 3.

Примечание: Очень важно, чтобы крюк был правильно установлен.

Установите зажимы A, B, C и D.Затяните все винты. Затяните до 10 Н·м.

Установите:

• Разъем SRS
• Внутреннюю обивку крыши согласно Внутренняя обивка крыши

Осторожно: При установке IC (Надувной занавес) часть наклейки на занавесе должна быть оторвана и приклеена на наклейку в дверном проеме.
