Применимость

Модель Двигатель Год
S60 (-09) B5244S6 2003–2006
V70 (00-08) B5244S6 2003–2006

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

Примечание: Имеется несколько вариантов блока переменной синхронизации клапанов - VVT. Поэтому очень важно всегда прочитывать информацию, касающуюся модификации/модельного года двигателя, подлежащего ремонту.

Снятие

Подготовка

S2101715

Снимите:

  • всасывающую трубку радиатора с расширительного бачка. Установите фиксирующие плоскогубцы
  • крышку с расширительного бачка
  • отрицательный провод аккумулятора. Сначала прочтите Аккумуляторная батарея, отсоединение
  • правое переднее колесо
  • пластмассовые гайки на крышке на облицовке правого крыла.

Снятие каталитического преобразователя тройного действия

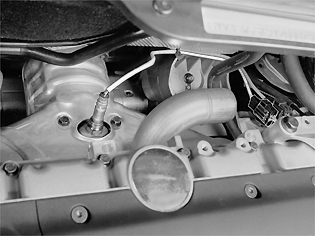

S2102024

Снимите:

  • раскос между опорными стаканами подвески
  • шланг предварительного нагрева между теплоизоляционным щитком и воздухоочистителем
  • проводку переднего нагреваемого датчика кислорода с зажимов и хомутов. Отсоедините проводку
  • верхний теплоизоляционный щиток
  • гайки выпускного коллектора.

Подсказка: Обработайте шпильки растворителем ржавчины или чем-то подобным.

Поднимите автомобиль.

Снимите:

  • передний элемент SIPS (Система защиты при боковом ударе)
  • отсоедините систему выпуска выхлопных газов от резинового крепления
  • винт в опорном кронштейне выпускного патрубка. Отсоедините выпускной патрубок от головки цилиндров.

Слив охлаждающей жидкости

S2101736

Поднимите автомобиль. Снимите брызговик из-под двигателя.Откройте штуцер двигателя.Слейте охлаждающую жидкость в чистую емкость.Закройте штуцер.

Снятие компонентов

S2101600

Снимите:

  • впускной шланг между датчиком массового расхода воздуха и модулем электронной дроссельной заслонки (ЕТМ)
  • крышку над катушками зажигания
  • верхнюю крышку распределительного механизма.

D2800454

Примечание: Перед снятием, пометьте катушки зажигания.

Снимите:

  • полосу заземления между головкой цилиндров и теплоизоляционной перегородкой
  • верхнюю и нижнюю стабилизирующие скобы двигателя
  • корпус датчика положения распределительного вала и запускающее колесо
  • винты крепления катушки зажигания и винты двух выводов заземления
  • отсоедините разъем соленоида переменной синхронизации клапанов. Поднимите катушки зажигания и проводку и отложите их в сторону.

Опорожнение топливопровода

Опорожните топливопровод. См. сброс давления топливной системы.

Снятие впускного патрубка

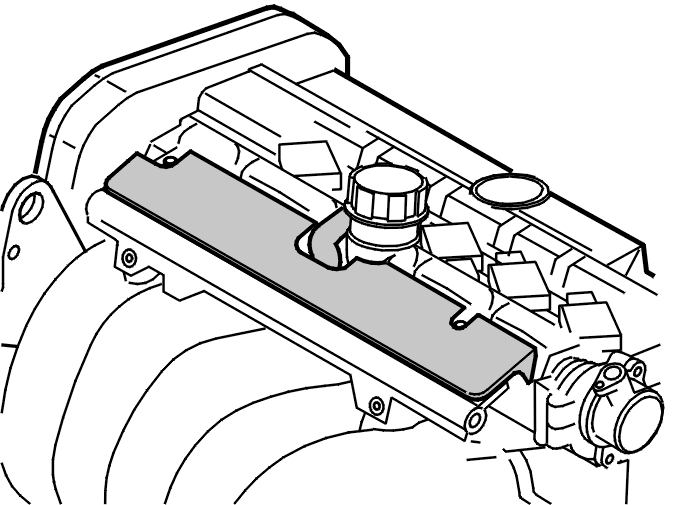

D2102505

Снимите:

  • шланг вентиляции картера с верха крышки распределительного вала
  • защитную крышку над разъемами форсунок.

Отсоедините разъемы от:

  • форсунок
  • датчика абсолютного давления патрубка в топливопроводе
  • датчика температуры в корпусе термостата. Отложите проводку в сторону.

D2700570

  • Выверните винты крепления из топливной магистрали
  • Нанесите с помощью распылителя универсальное или аналогичное ему масло вокруг распылителя форсунки на выводе впускного патрубка
  • Осторожно ослабьте топливную магистраль и распылители форсунок
  • Разъедините быстросъемный разъем топливопровода, нажав на голубые зажимы на обеих сторонах. См. Топливопровод, фиксатор.

S2101610

Снимите

  • все 4 вакуумных шланга со впускной трубы. (см. иллюстрацию). Отсоедините разъем на штуцере с положительным температурным коэффициентом вентиляции картера (5).

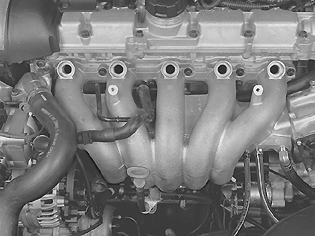

S2101611

Снимите:

  • винт, держащий трубку масломерного щупа на впускном патрубке
  • зажим для нагнетательной трубы сервопривода
  • винт на опорном кронштейне (под впускным патрубком). Отсоедините разъем модуля электронной дроссельной заслонки (ETM)
  • отвинтите четыре верхних винта полностью. Ослабьте нижние винты на несколько оборотов
  • впускной патрубок. Поднимите впускной патрубок приблизительно на 20 мм. Оставьте шланг вентиляции картера пропущенным через впускной патрубок, не отсоединяйте шланг от пламегасителя
  • шланг на штуцере с положительным температурным коэффициентом вентиляции картера. Выньте впускной коллектор
  • верхний шланг охлаждающей жидкости.

Снятие компонентов

S2101742

  • Разъедините разъемы датчика ABS и датчика уровня в расширительном бачке
  • Поднимите расширительный бачок и бачок тормозной жидкости. Поместите их на верх двигателя.

Внимание: Убедитесь, что нет утечки масла усилителя. Масло усилителя очень огнеопасно.
- Снимите ремень привода вспомогательных агрегатов.

Настройка двигателя

D2102446

  • Снимите переднюю крышку распределительного механизма
  • Расположите верхнюю крышку распределительного механизма
  • Поверните коленчатый вал по часовой стрелке до тех пор, пока отметки на коленчатом валу и распределительных валах не совместятся с отметками на масляном насосе и верхней крышке распределительного механизма
  • Снимите верхнюю крышку распределительного механизма.

Снятие ремня распределительного механизма

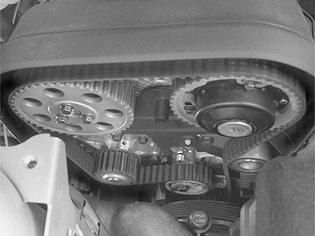

S2101878

Слегка ослабьте центральный винт натяжного устройства ремня.Держите центральный винт неподвижно. Поверните эксцентрик натяжного устройства при помощи ключа-шестигранника на 6 мм по часовой стрелке в положение "10 часов".

Снимите

  • ремень распределительного механизма со шкивов привода распределительного механизма распределительных валов
  • винт, который крепит внутреннюю крышку распределительного механизма к головке цилиндров.

Установите инструмент 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254на задней стороне распределительных валов.

Снятие шкива привода распределительного механизма

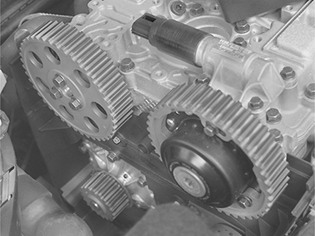

S2101879

  • Снимите кабельный канал с креплений на правом опорном стакане подвески.

Примечание: Не повредите лакокрасочное покрытие.
- Снимите заглушку в передней части блока переменной синхронизации клапанов (TX55).

Примечание: Масло будет вытекать. Соберите масло, используя бумагу или что-то подобное.
- Снимите центральный винт с блока переменной синхронизации клапанов (TХ55).

Осторожно выньте шкив привода распределительного механизма с блоком переменной синхронизации клапанов.Снимите инструмент 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254.Установите заново расширительный бачок и бачок тормозной жидкости у правой надколесной дуги.

Отсоединение впускной трубы насоса охлаждающей жидкости

D2600263

Выверните два винта на соединении трубы охлаждающей жидкости к перепускному каналу.Осторожно поверните трубу, чтобы снять ее с блока цилиндров.

Снятие крышки распределительного вала и головки цилиндров

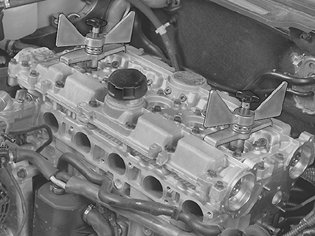

S2101880

Снимите:

  • Соленоид переменной синхронизации клапанов
  • свечи зажигания для цилиндров 1 и 5.

Установите 2 инструмента 🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254. Оставьте зазор в 2-3 мм до крышки распределительного вала.Убедитесь в том, что винт в отверстии для свечи зажигания полностью затянут.Снимите все винты, крепящие крышку распределительного вала к головке цилиндров.

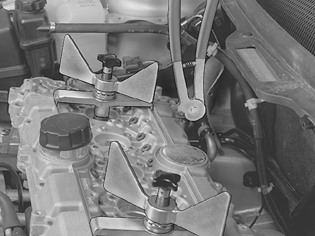

S2101881

Используйте плоскогубцы 🔧 TÅNG (LOSSTAGNING VENTIL/KAMAXELKÅPA) B4184-B6304, чтобы снять крышку с головки цилиндров.Установите плоскогубцы на стопорные выступы.Начните с цилиндра 1 и продвигайтесь поочередно назад.Ослабьте гайки-барашки приблизительно на 2 оборота. Повторите эту процедуру.

S2101882

Осторожно выдавите передние и задние уплотнения распределительного вала.

Примечание: Не повредите уплотняющие поверхности на распределительных валах.

S2101883

Снимите:

  • инструменты 999 5454
  • крышку распределительного вала
  • распределительные валы.

Выньте толкатели клапанов. Используйте магнит или присоску.

Примечание: Разметьте и расположите толкатели так, чтобы можно было установить их начальные положения.

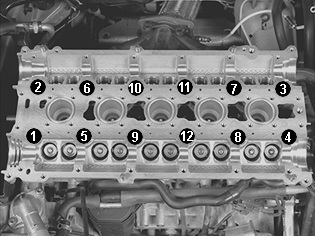

S2101885

Снимите винты, крепящие головку цилиндров на блоке цилиндров. Начинайте со сторон и продвигайтесь поочередно к центру.Воспользуйтесь чьей-нибудь помощью для снятия головки цилиндров.

Примечание: Не повредите сопрягаемые поверхности.

S2101885

Снимите винты, крепящие головку цилиндров на блоке цилиндров.Начинайте со сторон и продвигайтесь поочередно к центру.Воспользуйтесь чьей-нибудь помощью для снятия головки цилиндров.

Примечание: Не повредите сопрягаемые поверхности.

При замене или работе с головкой цилиндров

Снимите:

  • корпус термостата.

Примечание: Не повредите сопрягаемые поверхности.

Очистка

Очистка поверхностей прокладки

S2100224

Очистите поверхности прокладки следующих компонентов:

  • коллектор. Убедитесь, что шпильки затянуты и не повреждены
  • перепускной канал охлаждающей жидкости
  • корпус термостата
  • впускной коллектор
  • блок цилиндров
  • крышка распределительного вала.

Очистите масляные каналы начисто продувкой сжатым воздухом.

Примечание: Используйте лезвие или скребок для прокладок и растворитель для прокладок номер 1161 440.

Внимание: При пользовании растворителем для прокладок используйте вытяжной шкаф или экстрактор!

Установка головки цилиндров

Примечание: Чтобы убедиться, что нет утечки выхлопных газов, см.: Фланцевое соединение, сборка.

Моменты затяжки

Примечание: Моменты затяжки см.: Момент затяжки.

Регулировка коленчатого вала

S2101887

Снимите:

  • стартер
  • глухую пробку.

Слегка поверните коленчатый вал по часовой стрелке.Установите ограничитель коленчатого вала🔧 TOLK (INSTÄLLNING-VEVAXEL) B6304 B5254. Убедитесь, что он находится на самом нижнем уровне в блоке цилиндров.Проверните коленчатый вал против часовой стрелки до тех пор, пока он не упрется в ограничитель коленчатого вала.Убедитесь, что отметка на шкиве привода распределительного механизма коленчатого вала совпадает с отметкой на масляном насосе.

Установка головки цилиндров

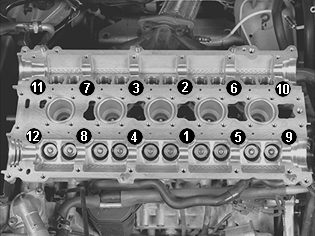

S2101886

Установите новую прокладку головки цилиндров.При установке головки цилиндров требуется помощь еще одного человека.Установите головку цилиндров.Убедитесь, что между головкой цилиндров и блоком цилиндров не зажаты провода или шланги.Используйте новые винты. Смажьте и установите все винты.Затяните винты, как показано на иллюстрации.Затяните согласно: Момент затяжки.

Установка толкателей клапанов и распределительных валов

D2501002

Примечание: При установке новой головки цилиндров должен быть установлен клапанный зазор. См. Клапанный зазор, настройка / регулировка.

Смажьте углубления толкателей клапанов.Установите все толкатели клапанов.

Примечание: Убедитесь, что толкатели находятся в таком же положении, как и прежде.

Смажьте места расположения подшипников распределительных валов.Установите впускной распределительный вал. Убедитесь в том, что паз на задней стороне распределительного вала находится над воображаемой центральной линией.Расположите выпускной распределительный вал. Убедитесь в том, что паз на задней стороне распределительного вала находится под воображаемой центральной линией.

Нанесение жидкой прокладочной мастики

S2101465

Вытрите масляную пленку с сопрягаемых поверхностей на крышке распределительного вала и головке цилиндров.Установите новые уплотнительные кольца на отверстия для свечей зажигания на головке цилиндров.Нанесите жидкую прокладочную мастику 116 1059 на крышку распределительного вала.Используйте валик 🔧 ROLLER (APPLIC FLYTANDE PACKNING) B234,5234,6304.Мастика должна полностью покрывать поверхность, но не должна быть нанесена чрезмерно.

Осторожно: Убедитесь, что жидкая прокладочная мастика не попадает в масляные каналы.

Установка крышек распределительного вала

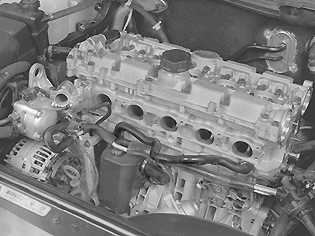

S2101888

Смажьте выступы распределительного вала, поверхности подшипников распределительного вала и верхушки толкателей клапанов.Установите крышку распределительного вала.Установите инструмент для запрессовки 🔧 PRESSVERKTYG 2 ST(CYLINDERHUVUD) B6304/B5254 (2 шт.).Поочередно затяните винты крышки распределительного вала, удерживая ее параллельно головке цилиндров с помощью инструментов для запрессовки.Установите все винты. Затяните винты в направлении от центра.Снимите инструменты для запрессовки.

Установите

  • соленоид переменной синхронизации клапанов. Используйте новую прокладку
  • свечи зажигания. Затяните. См. Момент затяжки.

Установка впускной трубы насоса охлаждающей жидкости

D2600263

Установите впускную трубу насоса охлаждающей жидкости на блок цилиндров. Используйте новую прокладку.

Примечание: Нанесите герметик для резьбы, номер 116 056, на резьбу винтов.

Для очистки шейки вала и сопрягаемой поверхности используйте наждачную шкурку номер 951 1024.

Примечание: Производите очистку движениями вокруг шейки вала, а не движениями внутрь и наружу. Прежде чем устанавливать новое уплотнительное кольцо, должны быть полностью удалены любые остатки наждачной шкурки и любые другие загрязняющие вещества.

Установка заднего уплотнения распределительного вала

S2101889

Используйте оправку 🔧 DORN (MONT-BAKRE TÄTNING/KAMAXEL) B6304 B5254.Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении.Вдавливайте уплотнение до тех пор, пока оправка не упрется.

Примечание: Если на распределительном валу имеются канавки износа, уплотнение может быть запрессовано еще на 2 мм, поверните для этого втулку в обратном направлении.

Установите инструмент для регулировки распределительного вала 🔧 TOLK (INSTÄLLNING-KAMAXEL) B6304 B5254 на задней стороне распределительных валов.Убедитесь, что винты, крепящие регулировочный инструмент к распределительным валам, и винты, удерживающие инструмент в собранном виде, хорошо затянуты.

Установка переднего уплотнения распределительного вала

Примечание: Назначением раздела ”Установка блока переменной синхронизации клапанов VVT/шкива привода распределительного механизма”, описание которого приводится ниже, является обеспечение правильной установки блока переменной синхронизации клапанов и переустановка шкива привода распределительного механизма распределительного вала в правильное положение, используя нанесенную на заводе маркировку. Это делается для того, чтобы обеспечить необходимые условия для любого, выполняемого в дальнейшем поиска неисправности.

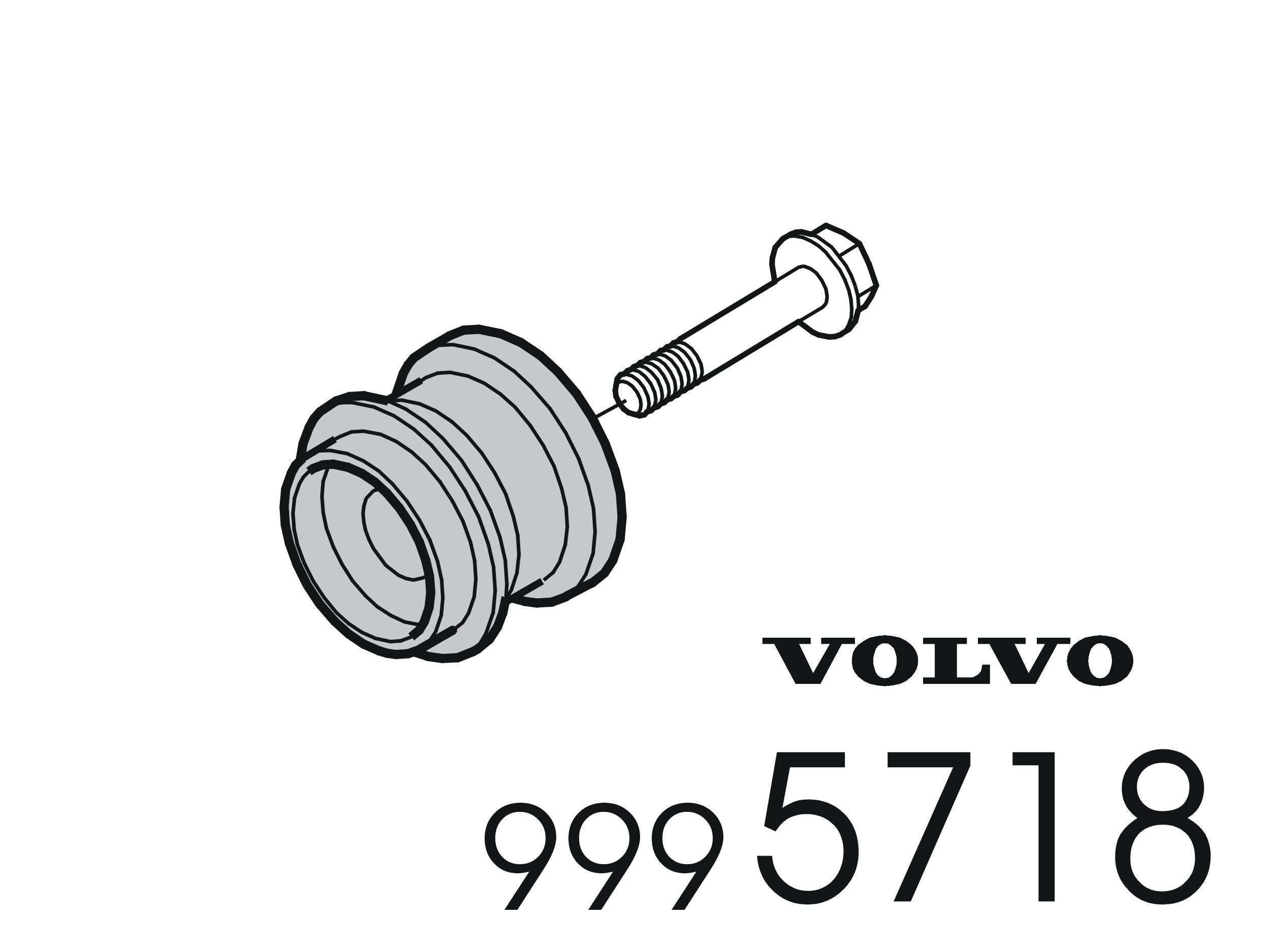

D0801608

Поднимите бачок тормозной жидкости и расширительный бачок. Поместите их на верх двигателя.Используйте оправку 🔧 DORN (DITSÄTTN/TÄTNING KAMAXEL MED VVT)Смажьте поверхность уплотнения, о которую распределительный вал трется при вращении.Используйте винты крепления блока переменной синхронизации клапанов/шкива ремня привода распределительного механизма. Затяните винты до тех пор, пока оправка не упрется.Снимите оправку.Установите винт, крепящий внутреннюю крышку распределительного механизма к головке цилиндров.

Проверка и регулировка

Проверьте и отрегулируйте узел VVT согласно следующей инструкции:

Установка компонентов

S2101890

Установите:

  • переднюю крышку распределительного механизма
  • ремень привода вспомогательных агрегатов
  • расширительный бачок
  • масляный бачок усилителя
  • выпускной шланг расширительного бачка. Затяните зажим.

Убедитесь, что шланги расположены правильно.

Подсоедините разъемы для:

  • Датчика ABS рядом с правым опорным стаканом подвески
  • датчика уровня охлаждающей жидкости в расширительном бачке.

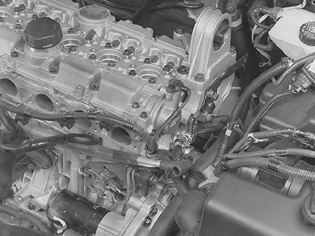

S2101891

Установите

  • стартер
  • запускающее колесо. Убедитесь, что запускающее колесо правильно установлено по отношению к распределительному валу
  • корпус датчика положения распределительного вала
  • верхний кронштейн реактивной тяги.

Установка впускного коллектора и прокладки

S2101610

Примечание: Убедитесь, что поверхности прокладки чистые.

Установите:

  • новую прокладку, которая крепится нижними винтами впускного коллектора
  • впускной коллектор
  • вентиляцию картера. Вентиляция картера должна быть установлена через зазор между вторым и третьим каналами
  • шланг для штуцера с положительным температурным коэффициентом
  • нижние винты. Затяните все винты
  • винт на опорном кронштейне (под впускным патрубком).

S2101610

Установите:

  • все 4 вакуумных шланга на впускной патрубок. (См. иллюстрацию)
  • подсоедините разъем на штуцере с положительным температурным коэффициентом вентиляции картера (5).

Установка топливопровода и распределительного воздуховода

S2102026

  • Установите топливную магистраль и распылитель форсунки
  • Сожмите быстросъемный разъем так, чтобы послышался щелчок. См. Топливопровод, фиксатор. Используйте новые винты и затяните.

Установите:

  • разъемы на форсунках и датчике абсолютного давления коллектора в топливопроводе и штуцере с положительным температурным коэффициентом
  • разъем на корпусе дроссельной заслонки.

Установите:

  • крышку на форсунках
  • шланг вентиляции картера на верх крышки распределительного вала. Используйте новый зажим
  • впускной шланг между воздухоочистителем и корпусом дроссельной заслонки
  • крышку над катушками зажигания
  • щуп для измерения уровня во впускном патрубке
  • зажим для линии подачи рулевого привода с усилителем
  • катушки зажигания согласно нанесенным ранее отметкам. Убедитесь, что разъемы катушек зажигания надежно закреплены
  • винты обоих выводов заземления между катушками зажигания.

Установка выпускного патрубка

Установите новые прокладки.Зацепите патрубок в нужное положение. Установите 2 гайки, не затягивая.Установите резиновое крепление на системе выпуска выхлопных газов.Установите передний кронштейн SIPS (Система защиты при боковом ударе).

S2102024

Установите:

  • оставшиеся гайки выпускного патрубка. Затяните
  • верхний теплоизоляционный щиток
  • переднюю проводку нагреваемого датчика кислорода, используя зажимы и хомуты. Подсоедините проводку
  • шланг предварительного нагрева между теплоизоляционным щитком и воздухоочистителем
  • полосу заземления между головкой цилиндров и теплоизоляционной перегородкой
  • стабилизирующую скобу двигателя между опорными стаканами подвески.

Завершение

Установите:

Проверка

Замените масло и масляный фильтр.

Проверьте:

  • уровень моторного масла
  • уровень масла усилителя
  • уровень охлаждающей жидкости.

Прогрейте двигатель до открытия термостата.Проверьте двигатель на наличие утечек.Долейте охлаждающей жидкости, если необходимо.
