Применимость

Модель Двигатель Год
S80 (-06) D5252T MSA 15.8 1999–2001
V70 (00-08) D5252T MSA 15.8 2000, 2001

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация всегда правильная.

Подготовка

E2200155

Снимите сливную крышку масляного фильтра.

E2200154

Снимите винты возвратного маслопровода турбонагнетателя у соединения возвратного маслопровода и блока цилиндров.

Снимите

  • отрицательный провод аккумулятора. Сначала прочтите Аккумуляторная батарея, отсоединение
  • нижнюю крышку двигателя
  • оба крепления нижней трубы подачи нагнетаемого воздуха у масляного поддона.

Ослабьте зажим для шланга в месте, где нижняя труба подачи нагнетаемого воздуха присоединяется к турбонагнетателю. Отсоедините трубу подачи нагнетаемого воздуха от турбонагнетателя. Оставьте трубу висеть.

Снимите

  • правое переднее колесо
  • пластмассовые гайки люка на облицовке правого крыла.

Слив охлаждающей жидкости

D2000265

Снимите крышку двигателя.

E2600200

Наденьте шланг на сливной штуцер двигателя.Откройте штуцер. Штуцер расположен на трубе, идущей от корпуса термостата.Слейте охлаждающую жидкость в емкость.Закройте штуцер.

Снятие компонентов

E2101389

Поверните натяжное устройство ремня против часовой стрелки при помощи гаечного ключа с открытым зевом. Снимите ремень привода вспомогательных агрегатов.

E2501028

Снимите

  • гайки в том месте, где разделяются коллектор, передняя система выпуска выхлопных газов и турбонагнетатель
  • нагнетательный маслопровод турбонагнетателя
  • узел EGR с трубкой
  • соединитель штуцера PTC в пластмассовом воздушном шланге у воздухозаборника турбонагнетателя
  • разъемы датчика массового расхода воздуха и клапана управления турбонагнетателя
  • шланг системы выделения паров топлива с соединения на впускном коллекторе.

Отсоедините соединение пластмассового шланга от воздухозаборника турбонагнетателя.

E2101731

Снимите

  • крышку воздухоочистителя в сборе с трубками и клапаном управления турбонагнетателя
  • нижнюю секцию воздухоочистителя с заборником свежего воздуха.

Ослабьте шланговые зажимы трубы подачи нагнетаемого воздуха на выводах у охладителя нагнетаемого воздуха и впускного коллектора.

E2101639

Отсоедините трубу подачи нагнетаемого воздуха от впускного коллектора. Используйте термовоздушный пистолет.Отверните трубу от двигателя по направлению к облицовке крыла.

Снимите

  • стабилизирующую скобу двигателя
  • шланг датчика давления наддува со впускного коллектора
  • реле уровня и выпускной шланг с расширительного бачка.

Отсоедините шланги расширительного бачка от двигателя. Снимите расширительный бачок.

Снятие компонентов

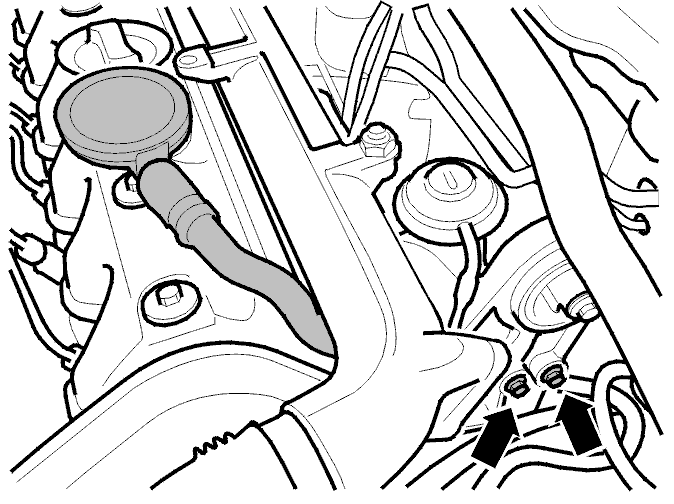

E2101994

Снимите

  • винты на креплении впускного коллектора на реактивной штанге двигателя
  • соединители нагревателей охлаждающей жидкости двигателя
  • трубу охлаждающей жидкости с нагревателей охлаждающей жидкости двигателя
  • крышку ремня насоса
  • винты впускного коллектора
  • впускной коллектор
  • винты трубы вентиляции картера.

Отсоедините разъем шланга вентиляции картера от турбонагнетателя. Снимите трубу вентиляции картера.

Снимите

  • гайки выпускного коллектора
  • узел выпускного коллектора с турбонагнетателем и возвратным маслопроводом
  • винты крышки клапана
  • крышку клапанов.

Установка двигателя

E2101391

Сдвиньте часть облицовки крыла в сторону. Зафиксируйте облицовку крыла в открытом положении при помощи сварочных зажимов или чего-то подобного.

E2101778

Поверните коленчатый вал так, чтобы поршень в цилиндре 1 оказался в верхней мертвой точке (TDC) / положении зажигания. Поверните коленчатый вал по часовой стрелке так, чтобы отметка верхней мертвой точки (TDC) снаружи демпфера вибрации находилась слегка впереди отметки на панели (левая иллюстрация)

Осторожно: Регулируйте только в направлении вращения!

Примечание: Когда цилиндр 1 находится в верхней мертвой точке / положении зажигания, оба контура кулачка на цилиндре 1 направлены вверх.

Точно отрегулируйте при помощи отвертки, установленной на маховик через проем снизу коробки передач. (правая иллюстрация).Отметки на иллюстрации применимы для различных модификаций.

Проверка регулировки ремня распределительного механизма

B2101419

Если размер "A" превышает 14 мм, ремень распределительного механизма и натяжное устройство ремня должны быть заменены. См. Замена ремня распределительного механизма.

Снятие ремня распределительного механизма

E2101780

Ослабьте центральный винт на шкиве привода распределительного механизма распределительного вала на 1 оборот. Используйте упор 🔧 MOTHÅLL (KAMAXEL/PUMPHJUL) D5252T.

E2101779

Осторожно постучите по шкиву выколоткой и молотком для того, чтобы колесо освободилось.

E2101676

Ослабьте винт натяжного шкива так, чтобы ремень распределительного механизма не был натянут. Снимите ремень распределительного механизма.

E2101780

Снимите

  • центральный винт шкива привода распределительного механизма
  • шкив привода распределительного механизма
  • винты внутренней крышки ремня распределительного механизма
  • внутреннюю крышку ремня распределительного механизма
  • винты, крепящие топливопроводы к головке цилиндров.

Снятие ремня насоса

E2101664

Ослабьте винт натяжного устройства ремня и гайку холостого шкива таким образом, чтобы снять нагрузку на ремень насоса.

E2101765

Снимите центральный винт со шкива насоса. Используйте упор 🔧 MOTHÅLL (KAMAXELHJUL) D24 или 🔧 MOTHÅLL (KAMAXEL/PUMPHJUL) D5252T.Отцепите ремень. Снимите шкив насоса.

Снятие распылителей форсунок

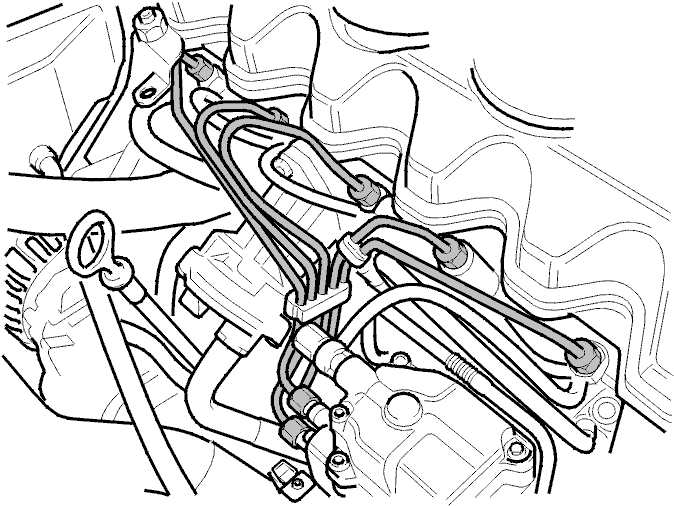

E2302706

Снимите

  • топливопроводы, идущие к форсункам. Начните с трех передних топливопроводов. Затем снимите два оставшихся топливопровода. Подложите снизу бумагу, чтобы избежать разливания
  • возвратные шланги с форсунок
  • разъемы свечей предпускового подогрева
  • форсунки.

E2302437

Примечание: Тепловые экраны (В) установлены в незакрепленном виде в нижней части форсунок. Убедитесь, что экраны идут вверх вдоль форсунки.

Снятие кронштейна вспомогательных агрегатов

Выверните винты крепления насоса рулевого привода с усилителем из кронштейна вспомогательных агрегатов.Отложите насос рулевого привода с усилителем в сторону.Выверните винты, крепящие кронштейн вспомогательных агрегатов на блоке цилиндров.

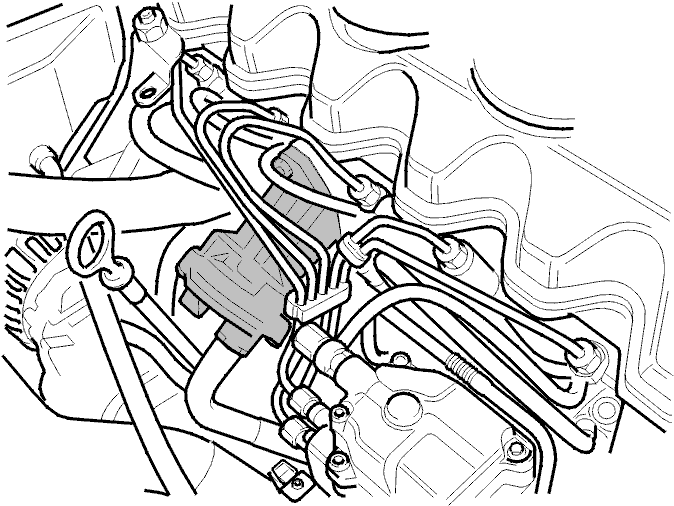

E2101995

Снимите

  • винты вакуумного насоса
  • вакуумный насос.

Примечание: У вакуумного насоса есть съемный толкатель! Заметьте, в каком направлении он установлен.

Снятие головки цилиндров

Выверните винты, крепящие головку цилиндров к блоку цилиндров. Начните с внешних винтов. Продвигайтесь к центру по кругу.Воспользуйтесь чьей-нибудь помощью для снятия головки цилиндров.

Осторожно: Не повредите сопрягаемые поверхности!

При замене или работе с головкой цилиндров

Снимите

  • распределительный вал
  • уплотнения распределительного вала
  • холостой шкив
  • трубу охлаждающей жидкости
  • свечи предпускового подогрева.

Осторожно: Не повредите сопрягаемые поверхности!

Очистка

Тщательно очистите поверхности прокладки. Используйте лезвие бритвы или пластмассовый шпатель.

Установка головки цилиндров

Очистите отверстия для винтов в блоке цилиндров сжатым воздухом. Тщательно вытрите поверхность прокладки.Установите новую прокладку головки цилиндров.Установите головку цилиндров.Убедитесь, что между головкой цилиндров и блоком цилиндров не зажаты провода или шланги.Смажьте и установите все винты. Используйте новые винты.

A2000135

Затяните винты по порядку, изображенному на иллюстрации.Затяните винты в следующем порядке.1. 35 Н·м2. 60 Н·м3. дозатяните на угол 90°4. дозатяните на угол 90°Используйте транспортир 🔧 VINKELMÄTARE.

При замене или работе с головкой цилиндров

E2200200

Установите

  • распределительный вал. Затяните крышку. Затяните до 20 Н·м
  • новые уплотнения распределительного вала. Используйте инструмент 🔧 DORN (VEVAXELTÄTNING FRÄMRE) D24
  • холостой шкив. Затяните гайку. Затяните до 25 Н·м
  • трубу охлаждающей жидкости. Используйте новую прокладку
  • свечи предпускового подогрева. Затяните до 15 Н·м.

Установка компонентов

E2302476

Установите

  • форсунки с новыми тепловыми экранами.

Примечание: При снятии или замене форсунки всегда необходимо заменять тепловые экраны.
- держатели, прокладки и винты. Затяните до 20 Н·м.

E2302706

Установите

  • разъемы датчика частоты вращения коленчатого вала
  • линии подачи форсунок. Начните с цилиндра 5 и продвигайтесь вперед. Затяните до 25 Н·м
  • разъемы свечей предпускового подогрева.

Установите

  • винты креплений топливопроводов в головку цилиндров
  • вакуумный насос.

Примечание: Убедитесь, что толкатель в вакуумном насосе установлен правильно.

Установка насоса рулевого привода с усилителем

Установите

  • винт, крепящий кронштейн вспомогательных агрегатов к головке цилиндров. Затяните до 25 Н·м
  • насос рулевого привода с усилителем. Затяните до 25 Н·м
  • внутреннюю крышку ремня распределительного механизма. Затяните винты M8. Затяните до 22 Н·м. Затяните винты M6. Затяните до 8 Н·м.

Проверка положения распределительного вала

E2101665

Установите плоскогубцы для натяжного устройства на распределительный вал.Выровняйте инструмент 🔧 TOLK (KAMAXELLÄGE) в канавке распределительного вала, поворачивая распределительный вал плоскогубцами для натяжного устройства

E2101666

Поворачивайте распределительный вал при помощи плоскогубцев для натяжного устройства до тех пор, пока он не упрется в инструмент.Измерьте люфт, образовавшийся на другом конце регулировочного инструмента при помощи щупа.Вставьте щуп на одинаковом расстоянии между концами.Снимите плоскогубцы для натяжного устройства.

E2101762

Установите шкив распределительного вала на стороне коробки передач, не затягивая. Затяните винт рукой.Установите ремень распределительного механизма.

Регулировка натяжения ремня распределительного механизма

B2101386

Следующее применимо при регулировке бывшего в употреблении ремня
Натяните ремень так, чтобы указатель достиг нижнего края установленной отметки. Используйте инструмент 🔧 NYCKEL 32 MM (REMSPÄNNING/SPÄNNRULLE) D5252T.

Примечание: Если ремень был снят, установите ремень с правильным направлением вращения.

B2101474

Следующее применимо при регулировке бывшего в употреблении ремня
Натягивайте ремень до тех пор, пока указатель не пройдет нижний край неподвижной отметки на 2 мм. Используйте инструмент 🔧 NYCKEL 32 MM (REMSPÄNNING/SPÄNNRULLE) D5252T.

Примечание: Если указатель зашел за отметку, натяжное устройство ремня должно быть полностью повернуто обратно. Затем ремень должен быть снова натянут по часовой стрелке от исходной точки. Регулировка путем поворота назад не разрешается!

E2101778

Проверните двигатель на два оборота по часовой стрелке, чтобы он вернулся в точку, непосредственно перед верхней мертвой точкой цилиндра 1.Точно отрегулируйте при помощи отвертки, установленной на маховик через проем снизу коробки передач (правая иллюстрация).Отметки на иллюстрации применимы для различных модификаций.

Осторожно: Регулируйте только в направлении вращения!

Примечание: Натяжение ремня должно быть отрегулировано при двигателе, имеющим комнатную температуру (макс. 30°С).

При проверке
Указатель должен находиться в пределах неподвижной отметки.

Подсказка: Используйте зеркало для того, чтобы видеть указатель прямо спереди.

Затяните

  • винт натяжного устройства ремня. Затяните до 20 Н·м
  • шкив привода распределительного механизма. Затяните до 100 Н·м.

Осторожно: Регулировочный инструмент 999 5190 не должен использоваться в качестве упора.

Используйте упор 🔧 MOTHÅLL (KAMAXEL/PUMPHJUL) D5252T или 🔧 MOTHÅLL (KAMAXELHJUL) D24 при затяжке шкива привода распределительного механизма.

Снимите регулировочный инструмент 999 5190.

Проверка положения распределительного вала

E2101666

Проверьте положение распределительного вала при помощи регулировочного инструмента 999 5190. Если положение неправильное, отрегулируйте См. Проверка положения распределительного вала.Указатель натяжного устройства ремня должен быть в пределах неподвижной отметки.

Установка шкива привода распределительного механизма насоса

Установите шкив привода распределительного механизма, не натягивая ремень. Затяните винт рукой.

Регулировка натяжения ремня насоса

E2101668

Отрегулируйте холостой шкив торцовым ключем таким образом, чтобы указатель был напротив фланца контура головки цилиндров.

E2101669

Отрегулируйте натяжение ремня, поворачивая натяжное устройство ремня против часовой стрелки ключем-шестигранником так, чтобы стрелки были напротив друг другаЗатяните винт. Затяните до 20 Н·м

Осторожно: Не регулируйте дальше стрелки. Регулировка путем поворота назад не разрешается!

Настройка насоса для впрыска топлива

E2101670

Выверните винт крышки на насосе для впрыска топлива.Установите циферблатный индикатор с адаптером 🔧 ADAPTER (INSTÄLLNING/DIESELPUMP) D5252T, как показано на иллюстрации. Установите циферблатный индикатор на предварительное натяжение в 2 мм.

Подсказка: Циферблатный индикатор заслонен вакуумным насосом. Используйте зеркало для облегчения работы.

E2302409

Ослабьте винт, удерживающий насос. Снимите прокладку.Настройте циферблатный индикатор на 0, поворачивая циферблат.

E2101796

Поверните шкив насоса назад и вперед при помощи накидного гаечного ключа или упора 🔧 MOTHÅLL (KAMAXEL/PUMPHJUL) D5252T.Когда достигнут нижний предел поршня насоса, стрелка циферблатного индикатора должна оставаться на нуле.Затем поверните шкив распределительного вала в направлении вращения двигателя до тех пор, пока циферблатный индикатор не покажет 0,275 +/- 0,02 мм.Удерживайте шкив насоса и заблокируйте насос стопорным винтом насоса.Затяните стопорный винт насоса. Затяните до 25 Н·м.Убедитесь, что циферблатный индикатор все еще показывает 0,275 +/- 0,02 мм.

E2101765

Затяните шкив распределительного вала Затяните до 160 Н·м. Используйте упор 🔧 MOTHÅLL (KAMAXEL/PUMPHJUL) D5252T.

E2302409

Ослабьте стопорный винт насоса на пару оборотов. Установите прокладку.Затяните стопорный винт насоса. Затяните до 12,5 Н·м.

Проверьте настройку насоса

E2101778

Проверните двигатель на два оборота по часовой стрелке, чтобы он вернулся в точку, непосредственно перед верхней мертвой точкой цилиндра 1.Точно отрегулируйте при помощи отвертки, установленной на маховик через проем снизу коробки передач (правая иллюстрация).Отметки на иллюстрации применимы для различных модификаций.

Осторожно: Регулируйте только в направлении вращения!

E2101796

Убедитесь, что циферблатный индикатор все еще показывает 0,275 +/- 0,02 мм.Если необходимо, повторите регулировку. См. Установка шкива привода распределительного механизма насоса.Снимите циферблатный индикатор и адаптер с насоса для впрыска топлива.Установите винт крышки. Затяните до 20 Н·м.

Установка компонентов

E2101674

Установите

  • крышку клапанов. Затяните до 10 Н·м
  • клапан вентиляции картера
  • коллектор с турбонагнетателем. Используйте новую прокладку. Затяните до 25 Н·м
  • переднюю выхлопную трубу. Затяните до 30 Н·м. Смажьте болты пастой 116 1408.

E2500927

Установите

  • трубку подачи масла турбонагнетателя. Затяните колпачковую гайку. Затяните до 30 Н·м
  • клапан EGR. Затяните гайки. Затяните до 25 Н·м. Затяните винты с внутренним шестигранником. Затяните до 22 Н·м
  • нижнюю внешнюю крышку ремня распределительного механизма. Затяните до 8 Н·м
  • верхнюю внешнюю крышку ремня распределительного механизма.

Установка ремня привода вспомогательных агрегатов

E2101624

Установите

  • натяжное устройство ремня с кронштейном. Затяните до 40 Н·м
  • холостой шкив ремня привода вспомогательных агрегатов. Затяните до 25 Н·м.

E2101389

Установите

  • ремень привода вспомогательных агрегатов
  • шланг датчика давления наддува на впускной коллектор
  • расширительный бачок со шлангами и разъемом для датчика уровня.

Установка компонентов

E2101639

Поверните назад и установите линии подачи между охладителем нагнетаемого воздуха и впускным коллектором. Плотно завинтите зажимы.

E2101731

Установите

  • нижнюю секцию корпуса воздухоочистителя
  • вакуумный шланг EGR
  • верхнюю секцию узла воздухоочистителя с клапаном управления турбонагнетателя и заборником свежего воздуха турбонагнетателя
  • трубу заборника свежего воздуха между передней частью и воздухоочистителем
  • шланг между продувочным клапаном и заборником свежего воздуха турбонагнетателя
  • шланг между клапаном управления турбонагнетателя и трубой подачи нагнетаемого воздуха
  • разъемы на датчик массового расхода воздуха и клапан управления турбонагнетателя
  • соединитель и шланг вентиляции картера
  • шланг к перепускному клапану
  • реактивную тягу. Затяните винты в опорных стаканах подвески. Затяните до 50 Н·м. Затяните винт и гайку крепления реактивной тяги в реактивной штанге. Затяните до 80 Н·м.

Установите

  • разъем датчика температуры охлаждающей жидкости двигателя
  • шланг вакуумного насоса
  • соединители нагревателей охлаждающей жидкости двигателя
  • шланг охлаждающей жидкости на корпус нагревателей охлаждающей жидкости двигателя
  • винты у реактивной штанги двигателя на впускной коллектор. Затяните до 10 Н·м.

Завершение

E2200154

Установите

  • крышку в правую надколесную дугу при помощи пластмассовых гаек
  • правое переднее колесо. См.
  • трубу подачи нагнетаемого воздуха на соединение к турбонагнетателю
  • зажимы подвески трубы подачи нагнетаемого воздуха
  • возвратный маслопровод турбонагнетателя. Используйте новую прокладку. Затяните до 25 Н·м.

E2200155

Установите

  • желоб масляного фильтра
  • желоб масляного фильтра.

Замените масло и масляный фильтр.Проверьте уровень моторного масла и охлаждающей жидкости.Прогрейте двигатель до открытия термостата.Проверьте двигатель на наличие утечек.Долейте охлаждающей жидкости, если необходимо.Убедитесь, что все на своих местах. Очистите моторный отсек.

Помогла статья?

Обсуждение и оценка

0

Пока нет комментариев. Будьте первым.
