Головка блока цилиндров/прокладка, цилиндры 2, 4, 6 и 8 (блок 2), замена

Отсоедините отрицательный провод аккумулятора. См.: Аккумуляторная батарея, отсоединение.

Для этой работы автомобиль должен быть поднят. См.:Гнезда для поддомкрачивания, кузов.

Снятие блока переменной синхронизации клапанов (VVT)

Снимите блоки переменной синхронизации клапанов (VVT). См. VVT-enhet, höger cylinderhuvud и VVT-enhet, vänster cylinderhuvud.

Снятие компонентов

Снимите крепежный хомут со шланга подачи хладагента

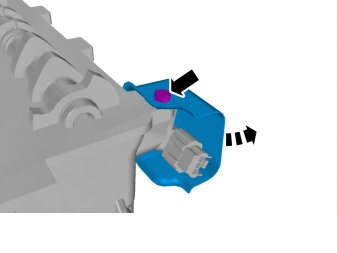

Снимите:

• винт M6.
• тепловой экран.

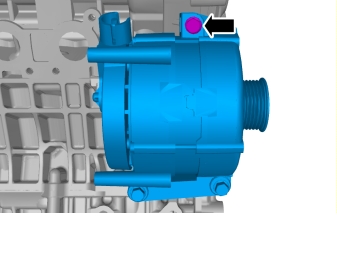

Выверните верхний крепежный болт M8 генератора.

Снимите жгут проводов с кронштейна двигателя, открыв крепежные защелки.

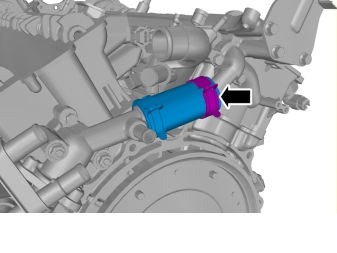

Снимите:

• разъем датчика распредвала
• вакуумный клапан, отодвинуть в сторону.

Снятие патрубка

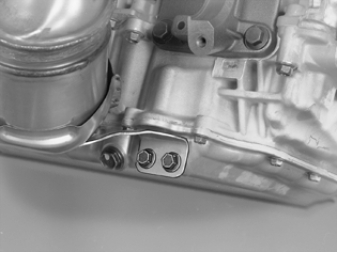

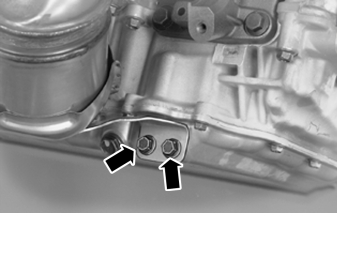

Выверните болты M8 (2 шт.).

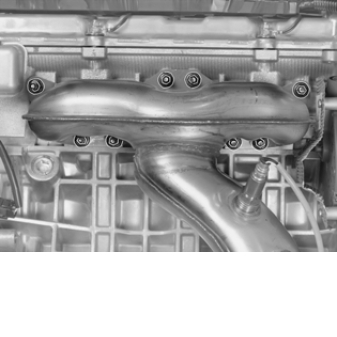

Свинтите гайки M8 (8 шт.). Выбросьте прокладку.

• каталитический нейтрализатор согласно Каталитический преобразователь тройного действия, замена.

Снятие головки цилиндров

При замене/работе на головке блока цилиндров: выньте толкатели клапанов. Используйте магнит или чашечный присос. Заметьте расположение.

Примечание: Старайтесь не повредить контактные поверхности деталей.

Снимите:

• 10 болтов M12
• головку блока цилиндров. Выбросьте прокладку.

Очистите и проверьте сопрягаемые с прокладкой поверхности на:

• перепускной канал охлаждающей жидкости
• впускной патрубок
• блок цилиндров
• крышка распределительного вала.

Примечание: Очистите масляные каналы начисто продувкой сжатым воздухом.

Установка головки цилиндров

Примечание: Проверьте затяжку всех болтов у выпускных отверстий. См. Момент затяжки.

Установите новую прокладку коллектора.Смажьте болты пастой, № по каталогу 116 1408.

Установите:

• новую прокладку головки блока цилиндров. Нанесите герметик 307 57050 на обе стороны. См. иллюстрацию.
• головку блока цилиндров.
• смазанные болты, используйте новые болты.

Затяните болты по кругу изнутри и снаружи. Используйте угломер 🔧 ТРАНСПОРТИР. Затяните. См. Момент затяжки.

Установка толкателей клапанов

Примечание: Если головка цилиндров была заменена, клапанный зазор следует отрегулировать, см.: Клапанный зазор, настройка/регулировка.

Установите:

• смажьте и установите все толкатели клапанов. Используйте ранее записанные положения.

Установка патрубка

Установите:

• новую прокладку
• новые гайки M8 (8 шт.).

Установите:

• винты M8, 2 шт.
• каталитический нейтрализатор тройного действия. См. Каталитический преобразователь тройного действия, замена

Установка компонентов

Установите:

• тепловой экран
• разъем датчика распредвала
• закрепите жгут проводов на кронштейне двигателя с помощью крепежных защелок.
• разъем датчика распредвала
• вакуумный клапан
• крепежный хомут шланга подачи хладагента.

Установка блоков VVT

Установите блоки переменной синхронизации клапанов (VVT). См. Узел переменной синхронизации клапанов впускного распределительного вала, замена и Узел переменной синхронизации клапанов выпускного распределительного вала, замена.
