Головка блока цилиндров, разборка/сборка (D4164T)

Осторожно: Убедитесь в том, что участок вокруг компонента чист.

Примечание: При превышении заданного значения компонент необходимо заменить.

См. информацию по техническим характеристикам Двигатель

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

1. Примечание: > Используйте только умеренное усилие.

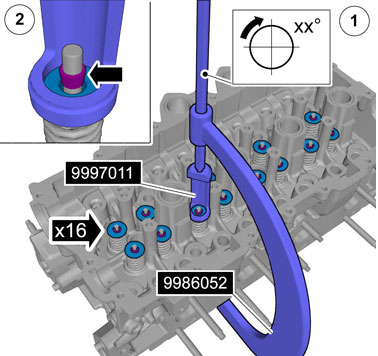

🔧 Инструмент для запрессовки, пружины клапанов, дизель🔧 КЛАПАННАЯ ПРУЖИНА B21 D16 D24

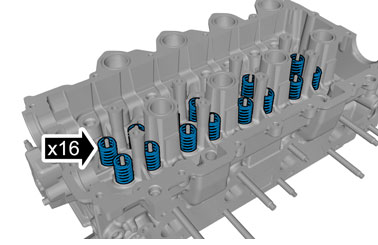

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

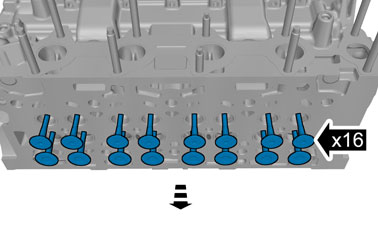

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

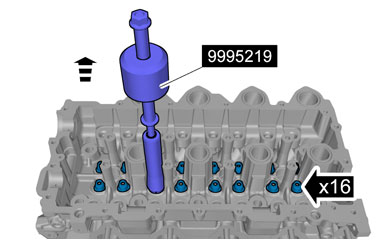

🔧 ЗАХВАТ (САЛЬНИК НАПРАВЛЯЮЩЕЙ КЛАПАНА)B21 B230 D24

Микрометр

Щуп

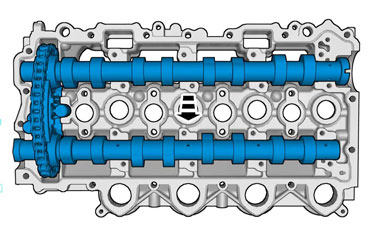

Осторожно: Перед тем, как будете демонтировать, запишите и отметьте положение компонентов.

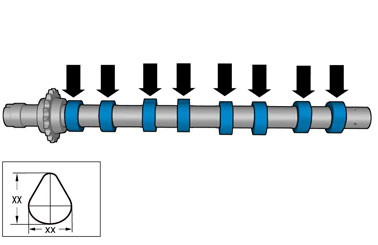

Микрометр

Микрометр

Примечание: Используйте только умеренное усилие.

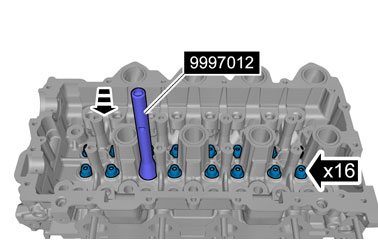

🔧 Оправка, уплотнение штока клапана, дизель

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

1. Примечание: > Используйте только умеренное усилие.

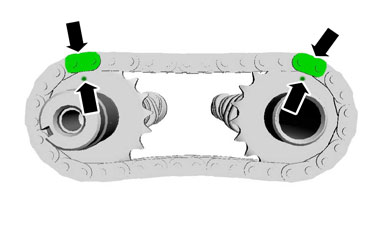

Осторожно: Убедитесь, что деталь устанавливается правильно по отношению к установочной маркировке.

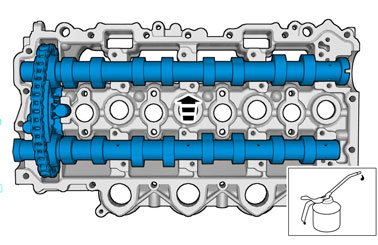

Моторное масло

Примечание: Убедитесь в том, что все компоненты установлены на своих местах согласно маркировки, нанесенной при снятии.

🔩 Момент затяжки: 10 Н·м
