Главный цилиндр, замена (D5244T4, D5244T5)

Снятие корпуса воздухоочистителя

Снимите корпус воздухоочистителя (ACL) в сборе со впускной трубой.См. Замена корпуса дроссельной заслонки. Вытяните корпус воздухоочистителя (ACL) из его креплений.

Снятие трубки сцепления

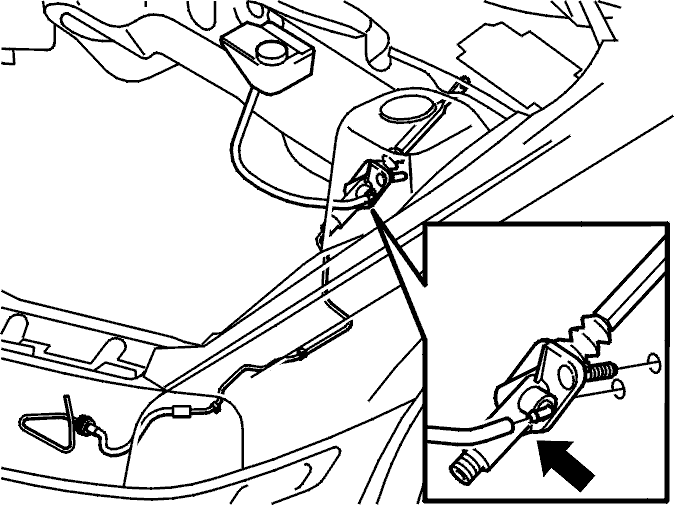

Заглушите шланг с помощью зажима шланга.Осторожно отсоедините трубку сцепления от креплений в кузове.Положите салфетку или ткань под соединение между кабелем и цилиндром.Отсоедините трубку от цилиндра, сняв стопорный зажим. Затем вытяните трубку из цилиндра.

Снятие звукоизоляционной панели и компонентов педали

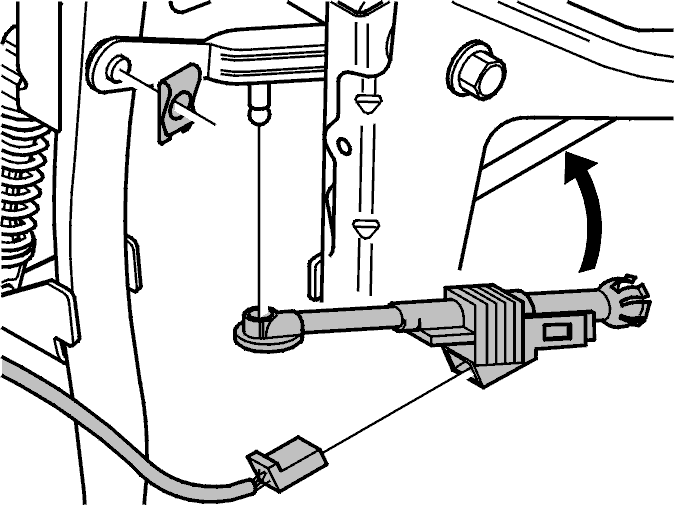

Снимите звукоизоляционную панель со стороны водителя. См. .Отсоедините разъем от датчика положения педали.Отсоедините датчик от педали и цилиндра.

Снятие толкателя с главного цилиндра

Снимите:

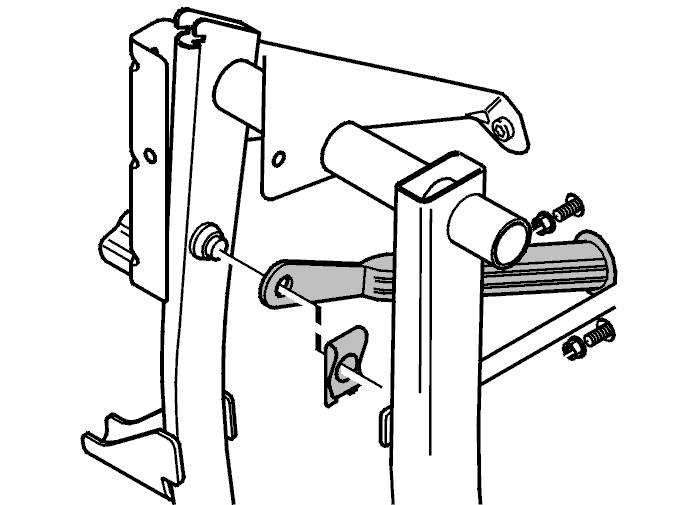

• крепежный зажим толкателя главного цилиндра. Отсоедините толкатель от педали
• винт Torx (TX 40) и контргайки, удерживающие цилиндр в корпусе.

Снятие главного цилиндра с теплоизоляционной перегородки

Поднимите цилиндр. Отсоедните шланг от цилиндра.

Установка главного цилиндра

Примечание: Убедитесь, что шланг не перекрутился при установке цилиндра.

Затяните главный цилиндр. Затяните до 25 Нм.

Установка компонентов на цилиндр

Установите:

• новую контргайку и винт Тorx. Затяните до 25 Нм
• толкатель на педаль сцепления. Используйте стопорный зажим.

Примечание: Убедитесь, что шар на толкателе цилиндра для датчика положения педали опущен и находится на правильной стороне педали.

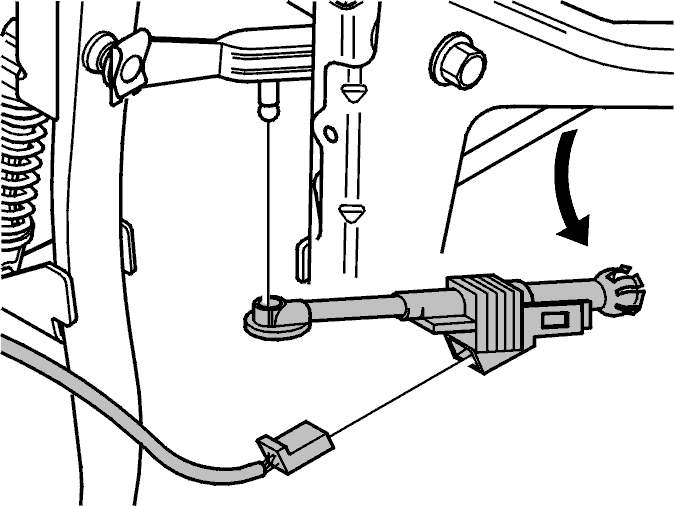

Установите датчик положения педали на педаль и цилиндр. Подсоедините разъем датчика.

Установка трубки сцепления на цилиндре

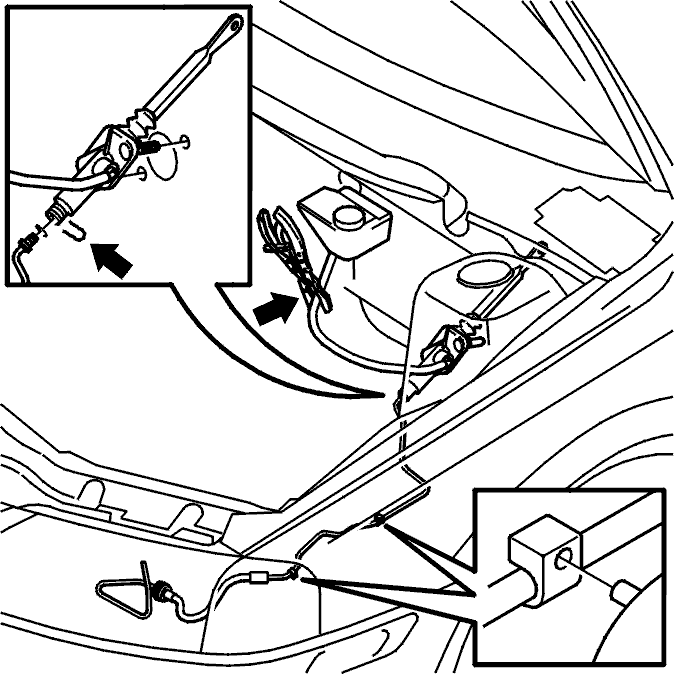

Используйте новое уплотнительное кольцо.Убедитесь, что стопорный зажим установлен в правильном месте.Вдавите трубку на свое место в креплении.Снимите зажим для шланга.

Прокачайте сцепление
Заключительная проверка
Проверьте уровень тормозной жидкости. Пользуйтесь только настоящей тормозной жидкостью Volvo (Volvo DOT 4+) при доливке.

Установка корпуса воздухоочистителя
Установите корпус воздухоочистителя (ACL), включая все шланги и электрические выводы, см.: Замена корпуса дроссельной заслонки.
