Гидромодулятор, замена (более поздний вариант)

Расположение

На рисунках показано расположение в автомобилях с двигателями B6304. Для некоторых вариантов двигателей гидромодулятор смонтирован на арке левого колеса.Убедитесь, что зажигание выключено.

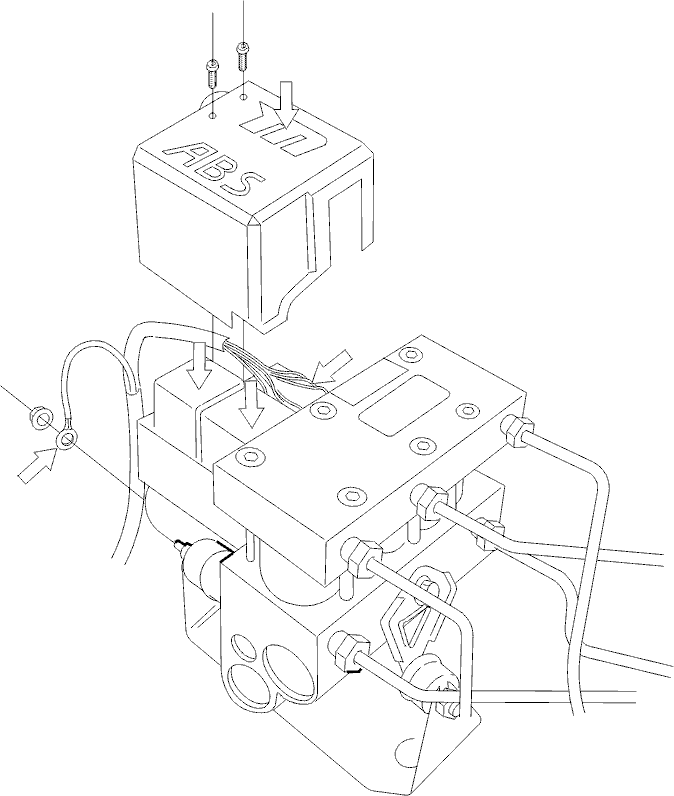

Снятие реле

Снимите:

• отрицательный провод аккумуляторной батареи
• крышку над гидромодулятором и расширительный бачок (только 960)
• крышку разъема
• реле клапанов и реле электродвигателя насоса

Подготовка к отсоединению трубки

• Отсоедините разъем (оттянув, освободите защелку).
• Отсоедините провод "массы" от гидромодулятора.

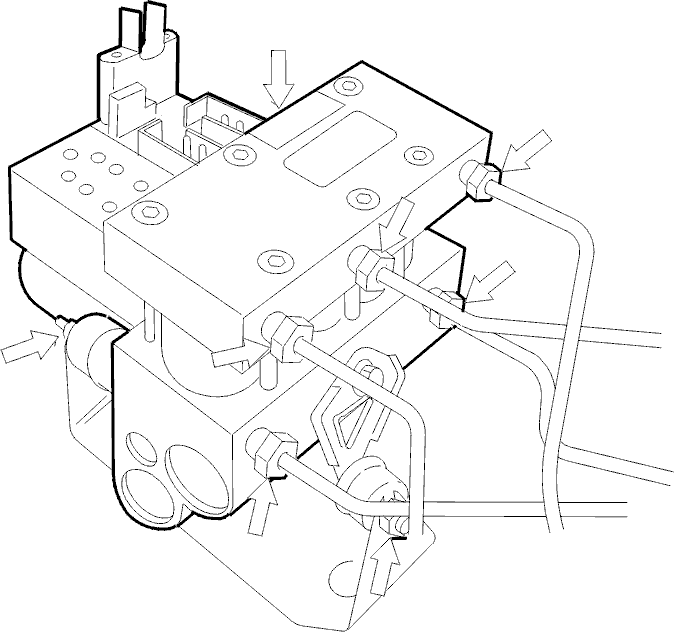

Отсоединение трубки

Тщательно очистите поверхность вокруг соединений трубок с гидромодулятором.Подложите под гидромодулятор ветошь для впитывания пролившейся тормозной жидкости.

Примечание: Пометьте положение соединений тормозных трубок. Будьте осторожны, чтобы не повредить трубки.

Снимите резиновые уплотнения.Отсоедините тормозные трубки от гидромодулятора.

Переставьте резиновые крепления и стойку на новый гидромодулятор

Убедитесь, что резиновые уплотнения в порядке.Поставьте гидромодулятор на свое место.Выньте предохранительные заглушки из отверстий соединителей тормозных трубок.Подсоедините тормозные трубки.

Примечание: Будьте внимательны, чтобы правильно подсоединить тормозные трубки и не повредить их во время выполнения работ.

Затяните гайки на резиновых уплотнениях.Уберите ветошь и тщательно протрите.Пролившаяся тормозная жидкость может повредить лакокрасочное покрытие.

Установка проводов и реле

• соединение. Убедитесь, что фиксатор защелкнулся.
• провод соединения с "массой"
• реле клапанов и реле электродвигателя насоса
• разъем и крышку реле
• отрицательный провод аккумуляторной батареи

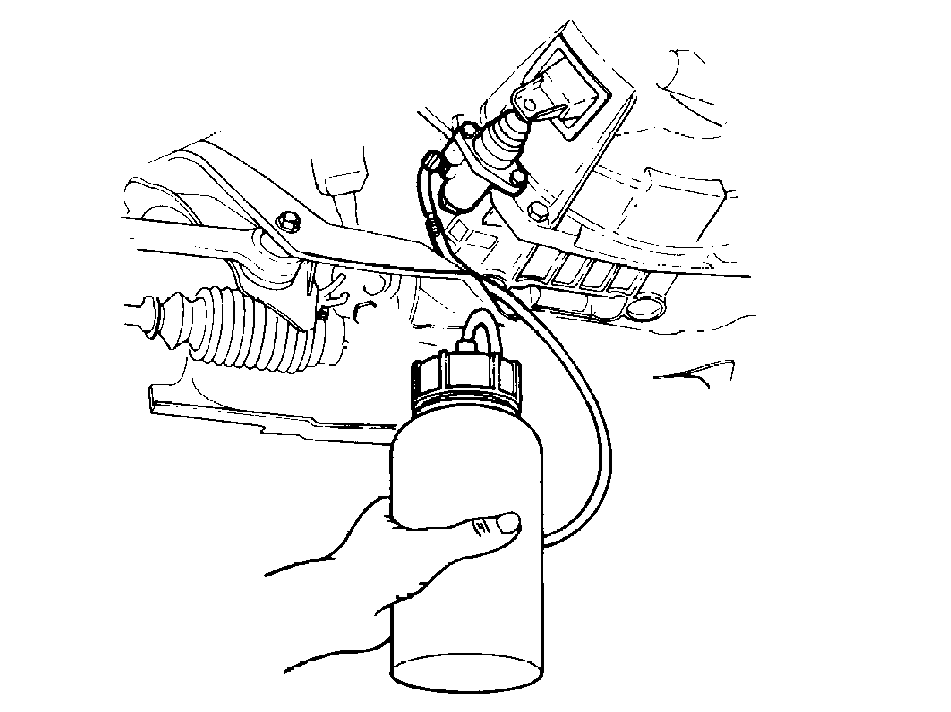

Прокачка тормозной системы

См. раздел Прокачка тормозной системы.Автомобили с гидравлическим сцеплением:Проверьте и при необходимости прокачайте гидравлическую систему сцепления.После прокачки осмотрите соединения тормозных трубок с гидромодулятором на наличие утечек.только 960:Поставьте крышку над гидромодулятором и расширительный бачок.Выполните дорожное испытание автомобиля согласно Дорожное испытание и убедитесь, что все функционирует нормально.
