Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S40 (-04) | B4164S | 1997–1999 |
| S40 (-04) | B4164S2 | 2002–2004 |
| S40 (-04) | B4184S | 1996–1999 |
| S40 (-04) | B4184S10 | 2001–2004 |
| S40 (-04) | B4184S2 | 2002 |
| S40 (-04) | B4184S3 | 2002 |
| S40 (-04) | B4184S9 | 2001–2004 |
| S40 (-04) | B4204S | 1996–1999 |
| S40 (-04) | D4192T | 1996–1999 |
| S40 (-04) | D4192T2 | 1999 |
| S40 (-04) | — | 2000 |
| V40 (-04) | B4164S | 1997–1999 |
| V40 (-04) | B4164S2 | 2002–2004 |
| V40 (-04) | B4184S | 1996–1999 |
| V40 (-04) | B4184S10 | 2001–2004 |
| V40 (-04) | B4184S2 | 2001, 2002 |
| V40 (-04) | B4184S3 | 2001, 2002 |
| V40 (-04) | B4184S9 | 2001–2004 |
| V40 (-04) | B4204S | 1996–1999 |
| V40 (-04) | D4192T | 1996–1999 |
| V40 (-04) | D4192T2 | 1999 |
| V40 (-04) | — | 2000 |
Подсказка: В случае утечки, цилиндр сцепления должен быть заменен как цельный блок.
Модель с дизельным двигателем. Снимите крышку двигателя

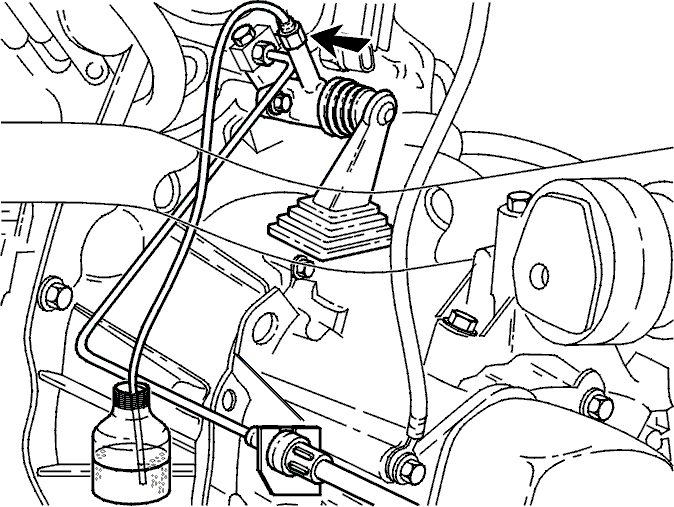

Слейте тормозную жидкость из гидравлической системы сцепления
Подсоедините шланг к спускному штуцеру цилиндра сцепления со стороны коробки передач.Ослабьте штуцер и опорожните систему. Соберите тормозную жидкость.Затяните штуцер.
Модель с бензиновым двигателем. Снимите впускной шланг воздушного фильтра
- Всасывающий шланг картера от шланга (А
- Всасывающий шланг картера с обратной стороны от шланга (В)
- Датчик воздуха (задний), разъем (С)
- Шланг воздушного насоса (D) от шланга
- Снимите хомуты шланга (2х).

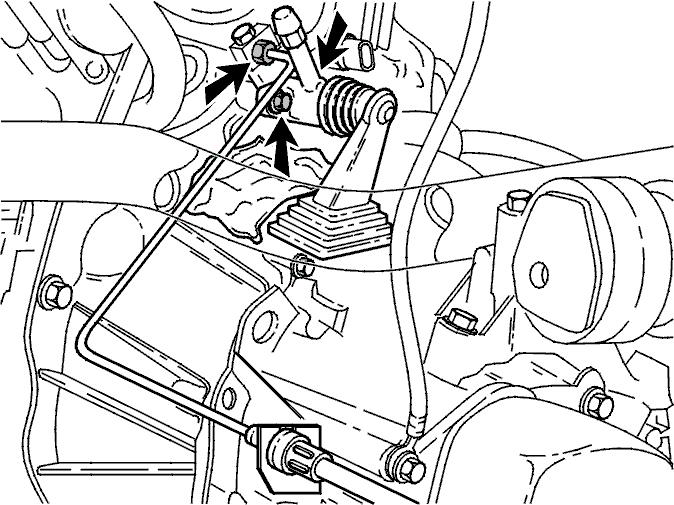

Снимите гидравлический цилиндр сцепления на коробке передач
Поместите тряпку под цилиндр.Выверните болт типа банджо и отложите трубку в одну сторону.Снимите два болта цилиндра сцепления.Снимите цилиндр.

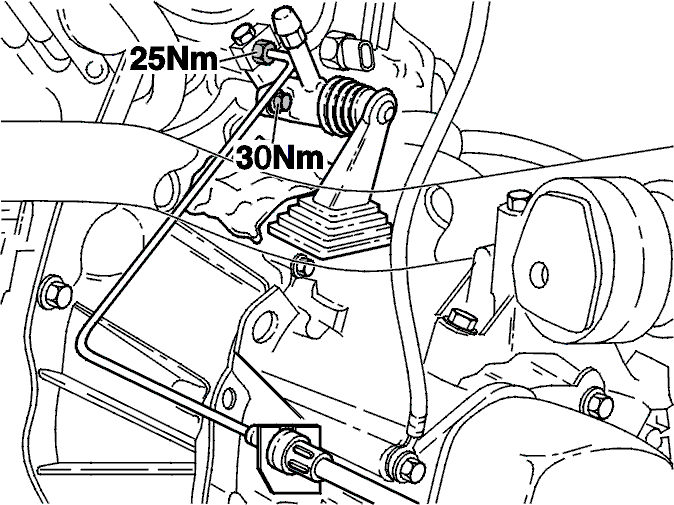

Установите цилиндр сцепления
Расположите цилиндр.Установите два болта и закрепите. Момент затяжки 30 Н·м.Расположите трубку с болтом типа банджо и новыми уплотнительными кольцами.Затяните болт типа банджо до 25 Н·м.
Залейте и прокачайте гидравлическую систему
См. Гидравлический цилиндр сцепления со стороны педали, замена.
Модель с бензиновым двигателем. Установите впускной шланг воздушного фильтра
Осторожно: Проверьте, не прилипает ли кулачок дроссельной заслонки к хомуту.
- Закрепите хомуты шланга (2х)
- Шланг воздушного насоса (D) от шланга.
- Датчик воздуха (задний), разъем (С)
- Всасывающий шланг картера с обратной стороны от шланга (В)
- Всасывающий шланг картера от шланга (А).
Модель с дизельным двигателем. Установите крышку двигателя
