Гидравлические трубы/шланги, рулевой механизм, замена (B5254T2, B5254T9, B6294T)

Подготовительные работы

Снимите провод аккумулятора. См.Заметьте при отсоединении/подсоединении провода аккумулятора.Установите фиксирующие плоскогубцы на подающем шланге насоса рулевого привода с усилителем.

Подсказка: Поместите бумагу или тряпку под линией подачи, чтобы впитать разлившуюся жидкость.

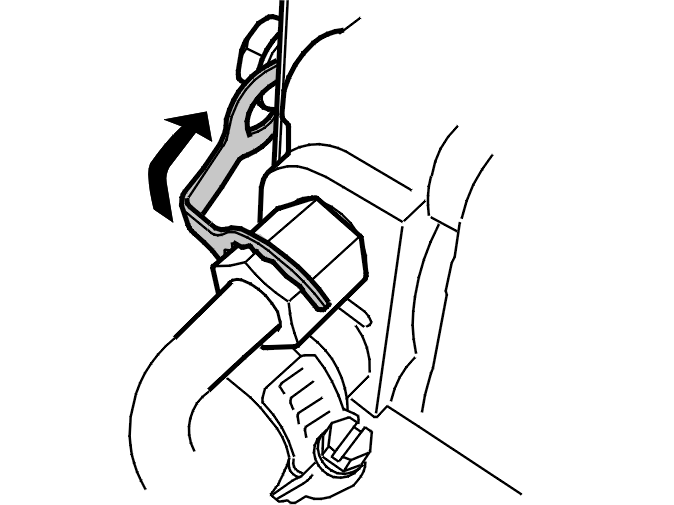

Снимите нагнетательный трубопровод с насоса рулевого привода с усилителем.

Только дизельные двигатели
Отсоедините зажим на стойке между насосом рулевого привода с усилителем/двигателем.

Снятие подрамника

Снимите подрамник. См.Подрамник, передний, замена или Подрамник, передний, замена для 5- или 6-цилиндровых двигателей.

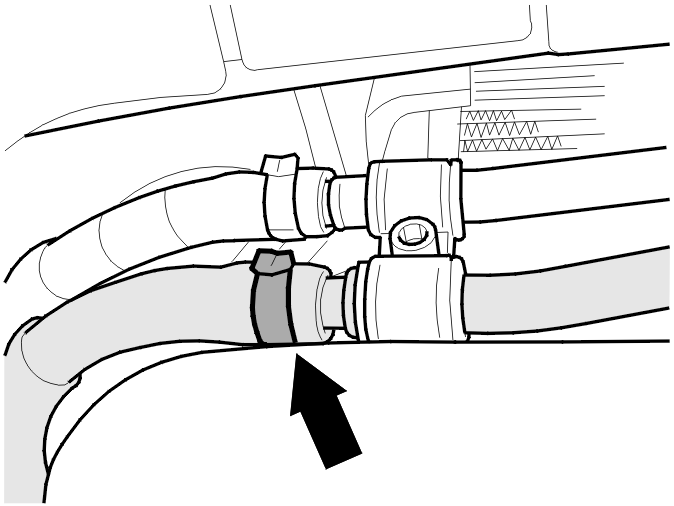

Снятие возвратного шланга

Снимите:

• зажим возвратного шланга масляного радиатора
• возвратный шланг.

Снятие возвратных трубопроводов и линии подачи

Подставьте емкость под рулевой механизм.

Снимите:

• возвратные трубопроводы с рулевого механизма и слейте жидкость
• линию подачи от рулевого механизма и слейте жидкость.

Снимите:

• зажимы, удерживающие трубы вместе
• возвратный трубопровод, нажав трубу влево и потянув вниз конец шланга из моторного отсека
• линию подачи, потянув конец шланга вниз из моторного отсека.

Примечание: Заметьте прокладку линий / шлангов.

Установка возвратного трубопровода и линии подачи

Установите линии согласно замеченной ранее прокладке.Затяните возвратный трубопровод и линию подачи на рулевом механизме. См.Момент затяжки.Снимите фиксирующие плоскогубцы с подающего шланга.

Примечание: Используйте новое уплотнительное кольцо на трубе на рулевом механизме.

Установите зажимы, удерживающие трубы вместе.

Установка подрамника

Установите подрамник. См.Подрамник, передний, замена или Подрамник, передний, замена для 5- или 6-цилиндровых двигателей.

Установка возвратного шланга

Установите возвратный шланг на масляном радиаторе.

Примечание: Используйте новый зажим.

Установка линий подачи

Установите:

• линию подачи на насос рулевого привода с усилителем. Затяните. См.Момент затяжки
• стопорную накладку, M6.

Снимите фиксирующие плоскогубцы с подающего шланга.

Примечание: Используйте новое уплотнительное кольцо на трубе у насоса рулевого привода с усилителем.

Только дизельные двигатели
Установите зажим, 1 x M6, на стойке между насосом рулевого привода с усилителем/двигателем.

Завершение

Подсоедините провод аккумулятора.Заполните бачок маслом.

Примечание: Используйте жидкость для рулевого привода с усилителем фирмы Volvo, номер 116 1529, чтобы обеспечить необходимый сорт масла.

Несколько раз поверните рулевое колесо до крайнего положения. Проверьте и, при необходимости, долейте масло.Опустите автомобиль.Задействуйте стояночный тормоз. Запустите двигатель.А: Медленно поверните рулевое колесо вправо. Держите в положении максимального угла поворота 2 секунды.В: Медленно поверните рулевое колесо влево и задержите его в положении максимального угла поворота управляемых колес на 2 секунды.Повторите операции А и В приблизительно 10 раз.
