Гибкий вал в спинке сиденья, замена

Подготовка

Осторожно: Установите устройство для безопасной транспортировки на модуль датчика надувной подушки SIPS. Смотрите Замена сиденья в сборе.

Демонтаж

Запишите код радио, если установлен радиоприемник с кодированием против кражи.Отделите:

• Провод к отрицательной клемме аккумулятора.
• Сиденье из автомобиля. См. операцию Замена сиденья в сборе.
• Обивку сиденья. См. операцию Обивка сиденья, замена.
• Противоударную защиту.

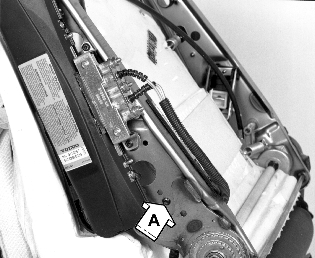

• Выверните винт (А) нижнего крепления электродвигателя и отверните электродвигатель.

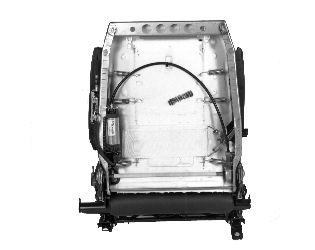

• Снимите ленточный хомут с обивки.

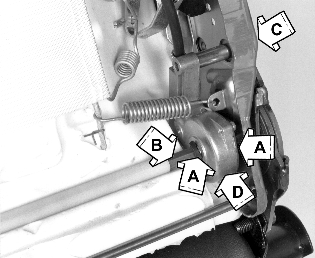

• Снимите стопорные кольца (А) поперечного вала с каждой боковой стороны кожуха механизма привода.
• Вытяните/выбейте поперечный вал из кожуха механизма привода.
• Снимите трубчатый защитный элемент
• Выверните винт (В) из кожуха механизма привода.
• Снимите кожух (С) механизма привода.

• Выверните четыре винта.
• Откройте корпус привода.
• Замените гибкий вал. Убедитесь, что новый гибкий вал имеет правильный номер детали.
• Заполните кожух механизма привода консистентной смазкой, номер детали. 116 1241-3.

Установка

Выполните установку в обратной последовательности.

• Убедитесь, что рядом с соединением с электродвигателем и механизмом привода, гибкий вал прямой.
• При установке противоударной защиты: убедитесь, что противоударная защита не касается газогенератора надувной подушки системы SIPS.

Снятие устройства для безопасной транспортировки с модуля датчика надувной подушки системы SIPS

Снимите устройство для безопасной транспортировки с модуля датчика и поставьте его на место в держатель с внутренней стороны панели управления.
