Форсунки/демпферы пульсаций, замена (B5244S6)

Подготовка

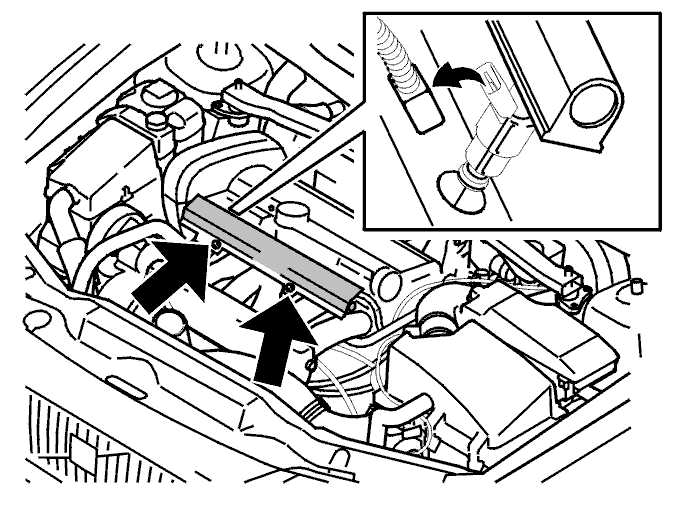

Опорожните систему впрыска топлива. См. Топливный бак, опорожнение.Снимите крышку над топливной магистралью.Отсоедините разъемы форсунок.Очистите поверхность вокруг форсунок сжатым воздухом.Выверните винты крепления из топливной магистрали.Разъедините быстросъемный разъем топливопровода. См.: Топливопровод, фиксатор.Нанесите распылителем универсальное или аналогичное ему масло вокруг выводов форсунок на впускном коллекторе.Вытяните топливную магистраль и форсунки. Для того, чтобы отсоединить, не расшатывайте их из стороны в сторону.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить сопла и иглы.

Снятие форсунок и демпферов пульсации

Снимите

• винты, крепящие монтажную планку к топливной магистрали
• монтажную планку
• форсунку и демпфер пульсации.

Осторожно: Все форсунки должны заменяться одновременно (продаваемые в комплектах). Это делается для того, чтобы обеспечить правильные уровни выбросов.

Установка форсунок и демпферов пульсации

Примечание: Моменты затяжки см. в Момент затяжки.

Смажьте уплотнительные кольца форсунки смазкой 116 1580.Установите новую форсунку.

Установка монтажной планки

Расположите монтажную планку. Для установки монтажной планки возможно потребуется оттянуть форсунки от топливной магистрали на несколько миллиметров.Притяните монтажную планку к топливной магистрали.

Завершение

Прижмите топливную магистраль вниз. Убедитесь, что все форсунки расположены правильно.Привинтите топливную магистраль на место. Используйте новые винты. Затяните.Сожмите быстросъемный разъем так, чтобы послышался щелчок. См. Топливопровод, фиксатор.Одновременно подсоедините все разъемы к форсункам.Установите заново крышку над топливной магистралью.Запустите двигатель. Проверьте на наличие утечки топлива.
