Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2005–2009 |
| S60 (-09) | B5244T4 | 2005, 2006 |
| S60 (-09) | B5244T5 | 2005–2009 |
| S60 (-09) | B5254T2 | 2005–2009 |
| S60 (-09) | B5254T4 | 2004–2007 |
| S80 (-06) | B5204T5 | 2005, 2006 |
| S80 (-06) | B5244T4 | 2005, 2006 |
| S80 (-06) | B5254T2 | 2005, 2006 |
| V70 (00-08) | B5204T5 | 2005–2007 |
| V70 (00-08) | B5244T4 | 2005 |
| V70 (00-08) | B5244T5 | 2005–2007 |
| V70 (00-08) | B5254T2 | 2005–2008 |
| V70 (00-08) | B5254T4 | 2004–2007 |
| V70 XC (01-) / XC70 (-07) | B5244T4 | 2005, 2006 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2005–2007 |
| XC90 | B5254T2 | 2005–2012 |
| XC90 | B5254T9 | 2013–2015 |
Снятие и установка
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовка

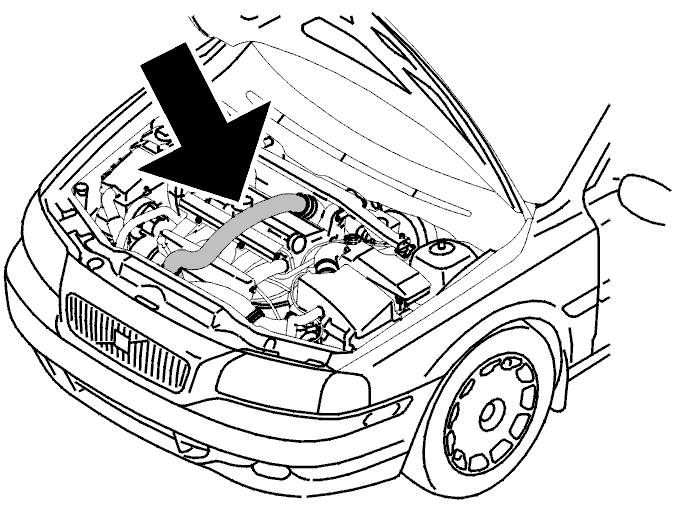

Разгрузите давление в топливной системе согласно ru-RU0900c8af8468c7b4#nev12547148n1.Снимите трубу подачи нагнетаемого воздуха над двигателем. Закупорьте отверстия.
Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить сопла и иглы.
Снимите крышку над топливной магистралью.Отсоедините разъемы форсунок. Очистите поверхность вокруг форсунок сжатым воздухом.Выверните винты крепления из топливной магистрали.Разъедините быстросъемный разъем топливопровода. См.: Топливопровод, фиксатор. Нанесите распылителем универсальное или аналогичное ему масло вокруг выводов форсунок на впускном коллекторе.Отсоедините разъем датчика давления топлива в конце топливопровода. Осторожно ослабьте топливную магистраль и форсунки. Закупорьте отверстия.Снимите ленточный хомут проводки датчика давления топлива.Осторожно ослабьте топливную магистраль и форсунки. Закупорьте отверстия.
Снятие форсунок
Снимите:
- винты, крепящие монтажную планку к топливной магистрали
- монтажную планку
- форсунку.
Установка форсунок
Примечание: моменты затяжки смотрите в Момент затяжки
Смажьте уплотнительное кольцо тонким слоем вазелина.Установите новую форсунку.
Завершение
Нажмите на топливную магистраль. Убедитесь, что все форсунки расположены правильно.Привинтите топливную магистраль на место. Используйте новые винты и затяните. См. Момент затяжки.Подсоедините разъемы форсунок и датчика давления топлива.Установите ленточный хомут для кабеля датчика давления топлива.Сожмите быстросъемный разъем так, чтобы послышался щелчок. См. Топливопровод, фиксатор.
Осторожно: Нагнетающий топливопровод должен быть на месте.
Установите заново крышку над топливной магистралью.
Снимите уплотнения с трубы подачи нагнетаемого воздуха. Установите заново трубу подачи нагнетаемого воздуха над двигателем.Запустите двигатель. Проверьте на наличие утечки топлива.
Расположите монтажную планку. Для установки монтажной планки возможно потребуется оттянуть форсунки от топливной магистрали на несколько миллиметров.Притяните монтажную планку к топливной магистрали. См. Момент затяжки.Смажьте уплотнительные кольца форсунок вазелином.
