Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5204T5 | 2003, 2004 |
| S60 (-09) | B5234T3 | 2003, 2004 |
| S60 (-09) | B5234T7 | 2003, 2004 |
| S60 (-09) | B5244T3 | 2003 |
| S60 (-09) | B5254T2 | 2003, 2004 |
| S80 (-06) | B5204T5 | 2003, 2004 |
| S80 (-06) | B5234T7 | 2003, 2004 |
| S80 (-06) | B5244T3 | 2003 |
| S80 (-06) | B5254T2 | 2004 |
| V70 (00-08) | B5204T5 | 2003, 2004 |
| V70 (00-08) | B5234T3 | 2003, 2004 |
| V70 (00-08) | B5234T7 | 2003, 2004 |
| V70 (00-08) | B5244T3 | 2003 |
| V70 (00-08) | B5254T2 | 2003, 2004 |
| V70 XC (01-) / XC70 (-07) | B5234T7 | 2003, 2004 |
| V70 XC (01-) / XC70 (-07) | B5254T2 | 2003, 2004 |
| XC90 | B5254T2 | 2003, 2004 |
Снятие и установка
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовка

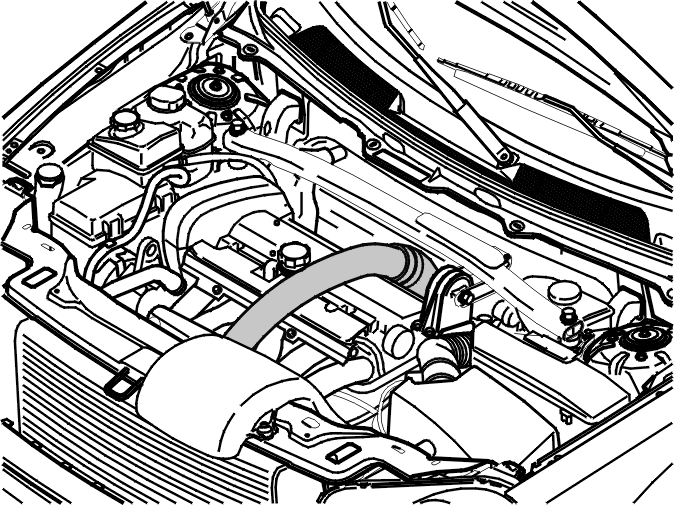

Снимите трубу подачи нагнетаемого воздуха над двигателем. Закупорьте отверстия.
Снимите крышку над топливной магистралью.Отсоедините разъемы форсунок.Очистите поверхность вокруг форсунок сжатым воздухом.Выверните винты крепления из топливной магистрали.Разъедините быстросъемный соединитель топливопровода.Нанесите распылителем универсальное или аналогичное ему масло вокруг выводов форсунок на впускном коллекторе.Осторожно ослабьте крепление топливной магистрали и форсунки.
Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить сопла и иглы.
Разгрузите давление в топливной системе согласно ru-RU0900c8af8468c7b4#nev12547148n1.
Снятие форсунок
Снимите
- винты, крепящие монтажную планку к топливной магистрали
- монтажную планку
- форсунку.
Установка форсунок
Примечание: моменты затяжки смотрите в Момент затяжки
Смажьте уплотнительное кольцо тонким слоем вазелина.Установите новую форсунку.
Завершение
Расположите монтажную планку. Для установки монтажной планки возможно потребуется оттянуть форсунки от топливной магистрали на несколько миллиметров.Притяните монтажную планку к топливной магистрали.
Смажьте уплотнительные кольца форсунок вазелином.Нажмите на топливную магистраль. Убедитесь, что все форсунки расположены правильно.Привинтите топливную магистраль на место. Используйте новые винты и затяните.Подсоедините все разъемы форсунок.Сожмите быстросъемный соединитель до тех пор, пока не услышите щелчок.Установите заново крышку над топливной магистралью.
Снимите уплотнения с трубы подачи нагнетаемого воздуха. Установите заново трубу подачи нагнетаемого воздуха над двигателем.Запустите двигатель. Проверьте на наличие утечки топлива.
