Форсунка / демпфер пульсаций, замена

Подготовка

Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.

• Разгрузите давление в топливной системе согласно ru-RU0900c8af8468c7b4#nev12547148n1.
• Снимите пластмассовые шланги между турбонагнетателем и охладителем нагнетаемого воздуха и между воздухоочистителем и турбонагнетателем. Отложите их в сторону и закройте отверстия.

Снятие топливной магистрали

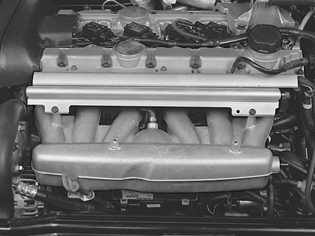

• Снимите защитную крышку над распылителями
• Отсоедините соединители от форсунок
• Выверните винты крепления из топливной магистрали
• Нанесите распылителем универсальное или аналогичное ему масло вокруг выводов форсунок на впускном коллекторе.

Осторожно ослабьте крепление топливной магистрали и форсунки.

Примечание: Обращайтесь с форсунками осторожно, чтобы не повредить распылители и иглы.

Снятие форсунок

Снимите:

• винты, крепящие монтажную планку к топливной магистрали
• монтажную планку
• форсунку.

Установка форсунок

Примечание: Моменты затяжки см. Момент затяжки.

Смажьте уплотнительное кольцо для новой форсунки вазелином.Установите форсунку.

Завершение

• Расположите монтажную планку
• Для установки монтажной планки возможно потребуется оттянуть форсунки от топливной магистрали на несколько миллиметров
• Притяните монтажную планку к топливной магистрали
• Придавите топливную магистраль вниз.

Примечание: Убедитесь, что все форсунки расположены правильно.

• Привинтите топливную магистраль. Используйте новые винты. Затяните с усилием в 10 Нм.
• Установите все соединители на форсунки
• Сожмите быстросъемный соединитель топливопровода до щелчка
• Установите крышку над распылителями
• Снимите уплотнения. Установите пластмассовые трубки между турбонагнетателем и охладителем нагнетаемого воздуха и воздухоочистителем и турбонагнетателем.
