Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | D5244T8 | 2007–2009 |
| C30 | D5244T9 | 2007–2009 |
| C30 | — | 2007–2009 |
| C70 (06-) | B5244S4 | 2006–2009 |
| C70 (06-) | B5244S5 | 2006–2009 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008, 2009 |
| C70 (06-) | D5244T8 | 2007–2009 |
| C70 (06-) | D5244T9 | 2007–2009 |
| S40 (04-) | B5254T3 | 2005 |
| S40 (04-) | D5244T8 | 2007–2009 |
| S40 (04-) | D5244T9 | 2007–2009 |
| S40 (04-) | — | 2004–2009 |
| V50 | B5254T3 | 2005 |
| V50 | D5244T8 | 2007–2009 |
| V50 | D5244T9 | 2007–2009 |
| V50 | — | 2004–2009 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие печатной платы/верхней панели и соленоида
Снимите:
- печатную плату/верхнюю панель. См.:Kretskort växelväljarställ
- соленоид. См.: Solenoid växelväljarställ.
Снятие
Снятие фиксаторов

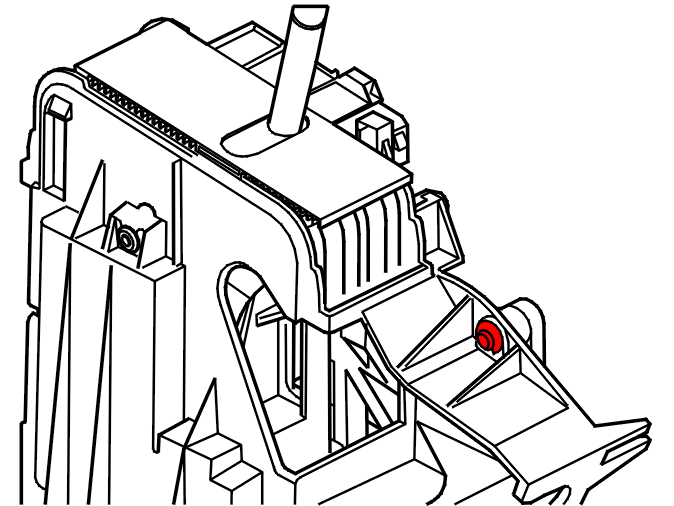

Снимите стопорную шайбу. Вытяните вал.

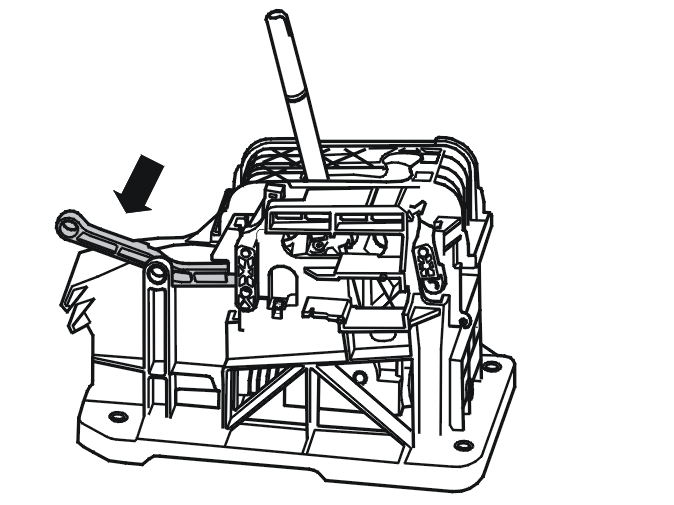

Выньте защитный элемент бокового элемента коробки передач. Установите рычаг в положение Geartronic.Вдавите пружину нижнего фиксатора при помощи отвертки.Снимите нижний фиксатор в направлении вперед.
Примечание: Пружина может выскочить.

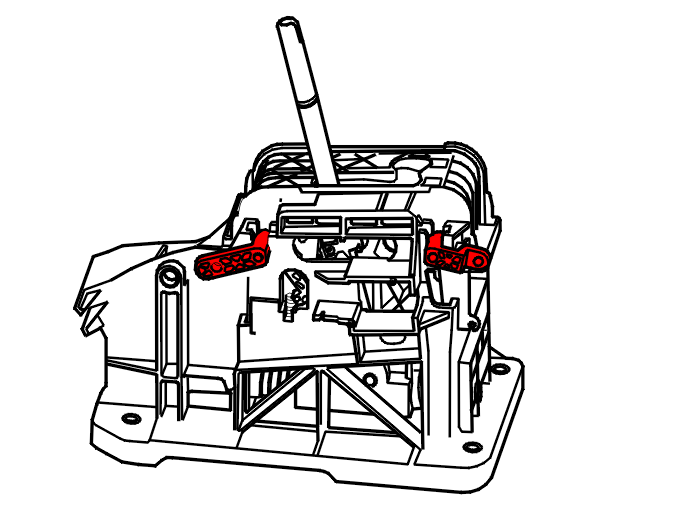

Поверните передние и задние фиксаторы как можно дальше. Поднимите фиксаторы прямо вверх.
Установка
Примечание: Моменты затяжки смотрите в Åtdragningsmoment.
Установка фиксаторов
Расположите фиксаторы. Поверните фиксаторы в их нормальное положение.
Вдавите пружину нижнего фиксатора при помощи отвертки.Установите нижний фиксатор.
Примечание: Убедитесь, что пружина правильно расположена на фиксаторе.
Установите защитный элемент бокового элемента коробки передач.
Установите вал нижнего фиксатора. Зафиксируйте вал в нужном месте при помощи стопорной шайбы.Проверьте механическое функционирование переключателя передач.
Примечание: Поднимите вручную фиксаторы там, где обычно захватывает соленоид.
Завершение
Установка соленоида и печатной платы/верхней панели
Установите:
- соленоид. См.:Solenoid växelväljarställ
- печатную плату/верхнюю панель. См.: Kretskort växelväljarställ.
