Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C30 | B4204S3 | 2009–2011A |
| C30 | B5244S4 | 2007–2011A |
| C30 | B5254T3 | 2007 |
| C30 | B5254T7 | 2008–2011A |
| C30 | D4204T | 2008–2010 |
| C30 | D5244T8 | 2007–2010 |
| C30 | D5244T9 | 2007–2010 |
| C70 (06-) | B5244S4 | 2006–2011A |
| C70 (06-) | B5244S5 | 2006–2010 |
| C70 (06-) | B5254T3 | 2006, 2007 |
| C70 (06-) | B5254T7 | 2008–2011A |
| C70 (06-) | D4204T | 2009, 2010 |
| C70 (06-) | D5244T8 | 2007–2010 |
| C70 (06-) | D5244T9 | 2007–2010 |
| S40 (04-) | B4204S3 | 2009, 2010 |
| S40 (04-) | B5244S4 | 2004–2010 |
| S40 (04-) | B5244S5 | 2004–2010 |
| S40 (04-) | B5244S7 | 2005–2010 |
| S40 (04-) | B5254T3 | 2004–2008 |
| S40 (04-) | B5254T7 | 2008–2010 |
| S40 (04-) | D4204T | 2008–2010 |
| S40 (04-) | D5244T8 | 2006–2010 |
| S40 (04-) | D5244T9 | 2007–2010 |
| S80 (07-) | B4204S4 | 2009 |
| V50 | B4204S3 | 2009, 2010 |
| V50 | B5244S4 | 2004–2010 |
| V50 | B5244S5 | 2004–2009 |
| V50 | B5244S7 | 2005–2009 |
| V50 | B5254T3 | 2004–2007 |
| V50 | B5254T7 | 2008–2010 |
| V50 | D4204T | 2008–2010 |
| V50 | D5244T8 | 2006–2010 |
| V50 | D5244T9 | 2007–2010 |
| V70 (08-) | B4204S4 | 2009 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Подготовительные работы
Снятие компонентов
Снимите:
- центральную консоль. См.: напольная консоль Golvkonsol Golvkonsol Golvkonsol напольная консоль
- ручку переключателя передач. См.: Knopp växelväljare.
Снятие
Снятие верхней панели в комплекте

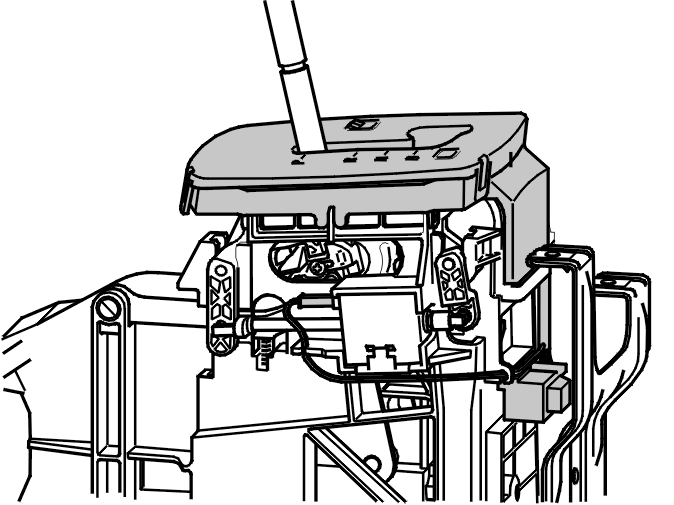

Отсоедините:
- контакт жгута кабеля и снимите контактный разъем
- контакт соленоида.

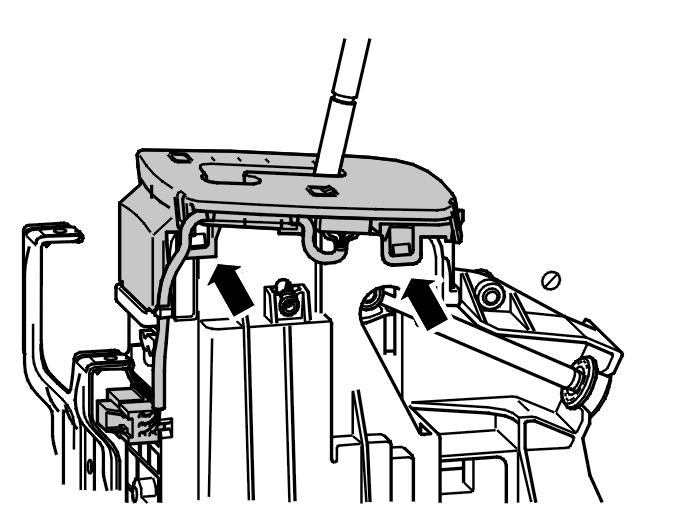

Осторожно освободите захват. Поднимите немного панель.

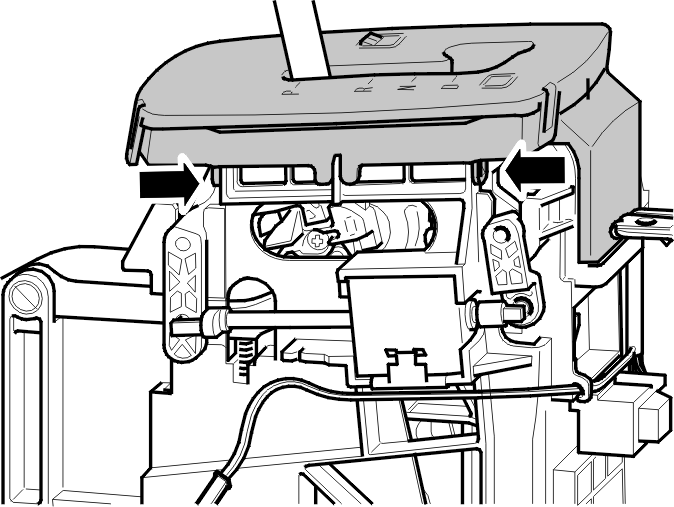

Осторожно освободите захваты.Снимите верхнюю панель в комплекте с проводом и печатной платой.
Установка
Установка верхней панели в комплекте

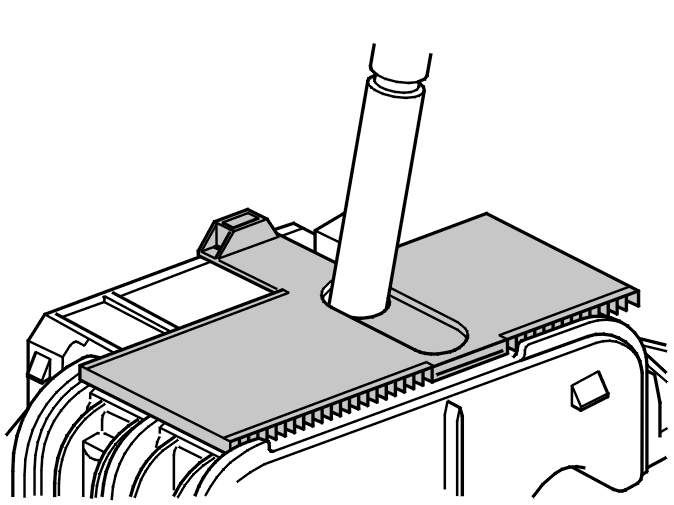

Проверьте, чтобы защита переключения передач лежала в правильном положении.
Положите панель на место и прижмите захваты, 4 шт., в каждом углу. Установите контактный разъем и подсоедините контакт кабеля проводки. Подключите контакт соленоида.
Завершение
Установка компонентов
Установите:
- ручку переключателя передач. См.: Knopp växelväljare
- центральную консоль. См.: Golvkonsol напольная консоль Golvkonsol Golvkonsol напольная консоль.
Примечание: Калибровка встроенного датчика положения узла рычага выбора передач должны выполняться после замены или снятия узла.
Если заменяется датчик положения, новый датчик положения необходимо откалибровать. Выполните калибровку согласно разделу VIDA, Автомобильная коммуникация, Функциональная зона 4, Трансмиссия, Модуль управления коробки передач (TCM).
