Применимость
| Модель | Двигатель | Год |
|---|---|---|
| C70 (06-) | — | 2006–2013 |
Примечание: Иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и/или моделей. Могут быть некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Примечание: Процессы снятия, описанные в этой процедуре, могут содержать операции установки.
Фиксатор дуги крыши, замена
Снимите панель с элемента лобового стекла, как описано в Panel vindruta balk övre.
Примечание: Пометьте расположение деталей для облегчения их последующей установки.

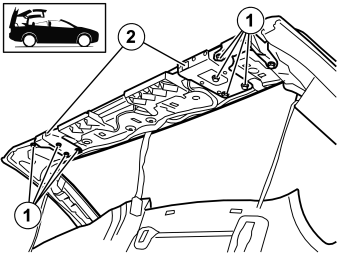

Снимите:
- 4 винта М6 фиксирующей панели (1)
- датчики с неустановленного компонента (2).
Момент затяжки согласно: Åtdragningsmoment.
Фиксатор на передней кромке передней панели крыши, замена
Примечание: Пометьте расположение деталей для облегчения их последующей установки.
Снимите 4 зажима с передней кромки внутренней обивки крыши (1) и 4 потайных зажима с позиции (2).Отогните вниз переднюю кромку.

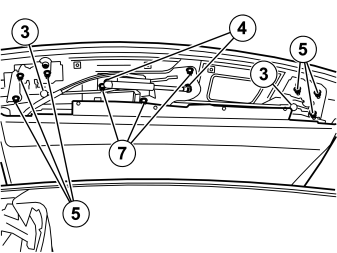

Снимите:
- скобы (3)
- гидравлический цилиндр с крепежных элементов (4)
- гайки (5) фиксатора (по 3 винта М6 с каждой стороны)

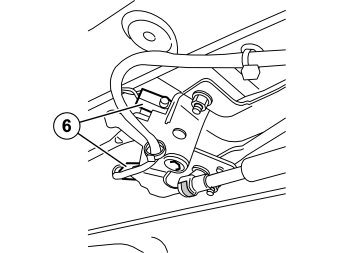

- датчики (6)
- модуль фиксации, 3 винта М6 (7).
Фиксатор на задней кромке передней панели крыши, замена
Примечание: Пометьте расположение деталей для облегчения их последующей установки.

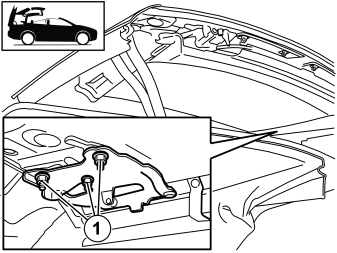

Отверните и снимите 3 гайки М6 с позиции (1).Момент затяжки согласно: Åtdragningsmoment.
Примечание: Моменты затяжки указаны в Åtdragningsmoment
Проверьте и отрегулируйте замок на передней потолочной панели. Lås främre takplåt
Установка производится в обратном порядке.

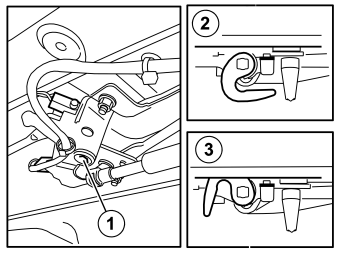

Проверьте, что фиксатор зацепляется и освобождается при повороте винта (1).(2) указывает закрытое положение, а (3) - открытое положение.Отрегулируйте крышу, как описано в Tak, justering.
