Фиксатор передней панели крыши (2006, 2007)

Проверка фиксатора передней панели крыши

Осторожно: Будьте внимательны, неправильно отрегулированный замок может стать причиной повреждений.

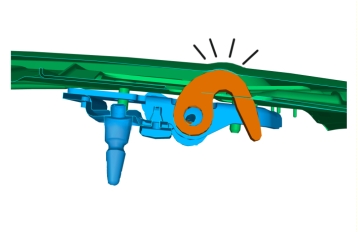

Всегда проверяйте замыкая вручную после выполненной работы.

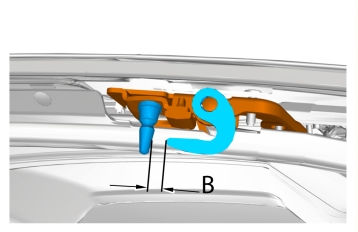

Проверьте размер (В), см. рис.Внутренний размер между левой и правой стороной может отличаться не более, чем на 0,5 мм.При проверке, размер (B) должен быть 7,2-9,5 мм.После выполненной работы, размер должен быть в пределах 8-8,5 мм.

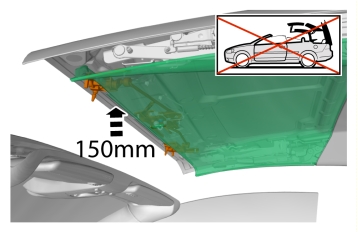

Переведите замок на исходные значения перед тем, как будете маневрировать крышей.

Регулировка фиксатора передней панели крыши

Осторожно: Будьте внимательны, неправильно отрегулированный замок может стать причиной повреждений.

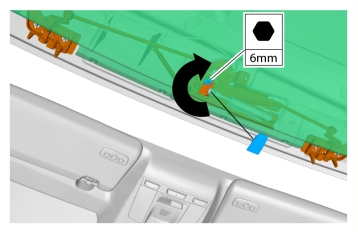

Отрегулируйте фиксирующие тяги. Размер (В) должен быть в пределах 8 - 8,5 мм.

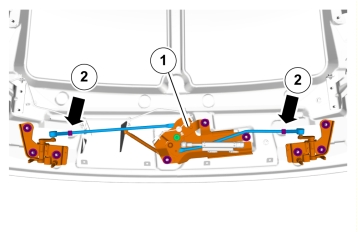

Всегда ввинчивайте одинаково на обеих тягах (2), за исключением случаев регулировки, когда выполняется только один оборот на одной тяге с целью выравнивания фиксирующих узлов (1).Внутренний размер между левой и правой стороной не должен отличаться более, чем на 0,5 мм. Он выравнивается перемещением фиксирующего узла (1).Всегда проверяйте замыкая вручную после выполненной работы.
