Применимость
| Модель | Двигатель | Год |
|---|---|---|
| S60 (-09) | B5244S | 2003–2006 |
| S60 (-09) | B5244S6 | 2003–2006 |
| S60 (-09) | B5254T2 | 2004–2009 |
| V70 (00-08) | B5244S | 2003–2007 |
| V70 (00-08) | B5244S6 | 2003–2006 |
| V70 (00-08) | B5254T2 | 2004–2007 |
Примечание: Так как иллюстрации в этой информации по техобслуживанию используются для различных модельных лет и / или моделей, могут иметь место некоторые расхождения. Несмотря на это, основная информация в иллюстрациях всегда правильная.
Снятие системы выпуска выхлопных газов
Снимите:
- систему выпуска выхлопных газов с каталитического преобразователя тройного действия и в направлении назад. См.Система выпуска выхлопных газов, замена.
Снятие теплоизоляционного щитка
Снимите:
- левое заднее колесо
- пластмассовую гайку облицовки крыла. Отогните облицовку крыла в сторону.
Высверлите заклепку теплоизоляционного щитка на левой задней втулке подрамника.
Снимите:
- две пластмассовые гайки (1)
- винт (2)
- теплоизоляционный щиток.

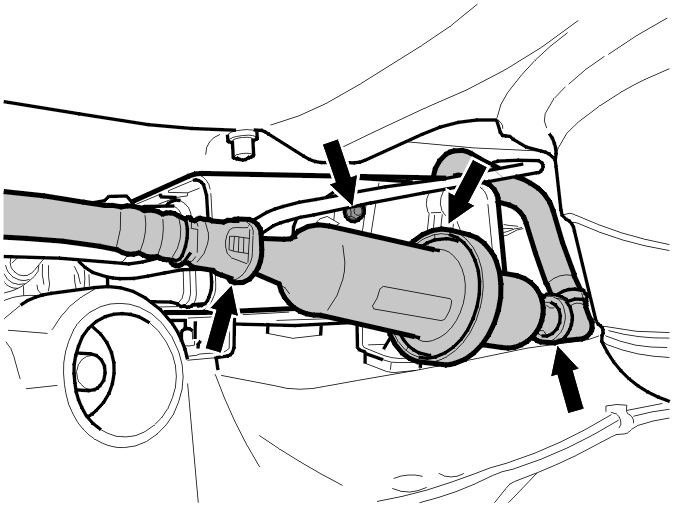

Снятие емкости угольного фильтра
Снимите:
- шланги
- две гайки
- емкость угольного фильтра.
Момент затяжки
Моменты затяжки см. в Момент затяжки.
Установка емкости угольного фильтра
Установите:
- емкость угольного фильтра
- две гайки. (M6)
- шланги.
Установка теплоизоляционного щитка
Установите:
- теплоизоляционный щиток
- две пластмассовые гайки (1)
- винт (2).
Прикрепите заклепками тепловой дефлектор выхлопной трубы к левому заднему креплению подрамника.Установите облицовку крыла. Затяните облицовку крыла пластмассовой гайкой.Установите заднее колесо. См.Установка колес.
Установка системы выпуска выхлопных газов
Установите систему выпуска выхлопных газов, начиная с каталитического преобразователя тройного действия и продвигаясь в направлении назад. См.Система выпуска выхлопных газов, замена.
